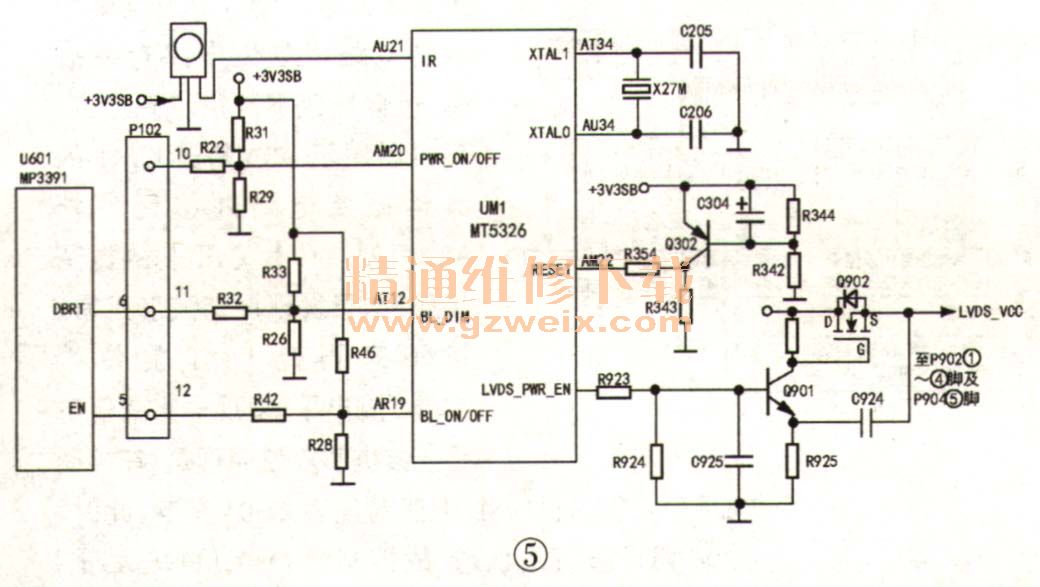

接通电源开关后，红色待机指示灯点亮。再按遥控开机键，待机指示灯不能熄灭。测插座P102⑩脚无3V的高电平开机信号。再测主控芯片UM1的AM20脚也未输出高电平开机信号。查UM1相关端子供电情况，结果均未发现异常。由上述的开机过程可知，如果MCU内嵌CPU外接的时钟电路或复位电路存在故障，也会导致不开机。于是，在开机后用示波器测量UM1的时钟振荡电路外接元件端AT34、AU34（参见图5）的振荡波形，结果发现振荡波形正常。接下来再查UM1复位端AM22脚电平，发现一直为低电平。该机芯复位原理是：在接通电源开关后，＋3.3VSB电压对电容C304充电，此时，C304相当于短路状态，故控制管Q302 （PNP型管）基极为高电平→Q302截止→UM1的AM22脚为低电平叶随时间推移，在C304充电即将结束时→Q302的b -e结偏压低于-0.6V→Q302导通→UM1的AM22脚为高电平→复位过程结束。对复位电路元件进行检查，发现电阻R354一脚虚焊。重焊后试机，故障排除。
