根据故障现象，判断电源电路有问题。指示灯亮，表示5VSB电压形成电路工作基本正常，故障可能出在VAMP、A12、VG、D5V和PFC及VS、VA电压形成电路。将电源板上的全部短接点脱开，测量5VSB电压为5.2V，正常；短接PS-ON到地，测量VAMP、A12V、VG、D5V等各组输出电压均正常，测PFC电压为395V．也正常。再将VS-ON短接到D5V，测量VS、VA电压为OV，由此说明是VS、VA电压形成电路未工作或有故障而导致机器保护。

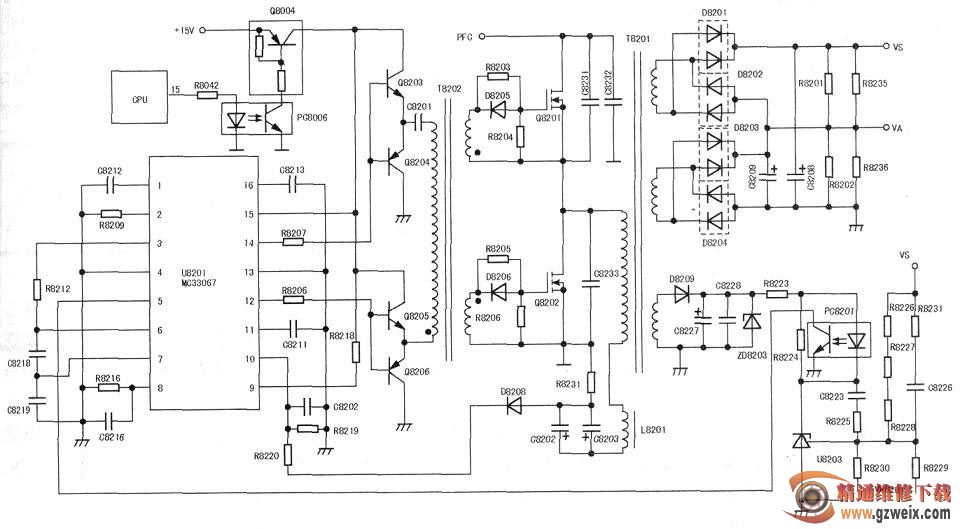

　　该机电源VS、VA电压形成相关电路见下图。在A12V、VG、D5V电压工作正常后，D5V为逻辑板提供工作电压，逻辑板工作后反馈一个VS-ON电源启动信号，该信号为5V高电平，送到CPU(12)脚，经CPU识别处理后，由(15)脚输出一个高电平，通过光耦PC8006控制Q8004导通，+15V电压通过Q8004发射极和集电极后分为两路：一路直接送到U8201(MC33067)(15)脚，作为其工作电源；另一路分别加到Q8203、Q8205的集电极，作为由Q8203、Q8204、Q8205、Q8206组成的射随放大器的工作电源。

　　U8201得到15V电压后开始工作，(12)脚和(14)脚输出信号极性相反、相位相同的两个矩形波脉冲信号。当U8201(12)脚输出高电平驱动控制信号时，(14)脚输出低电平驱动控制信号，Q8205、Q8204导通，Q8206、Q8203截止，其工作电流由15V经Q8205集电极和发射极、T8202的初级绕组、C8201、Q8204发射极和集电极到地形成回路，于是T8202的初级绕组中就形成下正上负的感应电压，由T8202次级绕组中感应的信号电压使Q8201导通，Q8202截止。PFC电压经过Q8201的D、S极．T8201初级绕组、L8201、R8231为C8203、C8202充电。当U8201~脚输出低电平驱动控制信号时，⑩脚输出高电平驱动控制信号，Q8205、Q8204截止，Q8206、Q8203导通，其工作电流由15V通过Q8203、C8201、T8202初级绕组、Q8206发射极和集电极到地形成回路，在T8202初级绕组中形成上正下负的感应电压，由T8202次级绕组中感应的信号使Q8201截止，Q8202导通，于是C8202、C8203经L8201、T8201初级绕组、Q8202的D、S极、R8231形成放电回路。

　　Q8201和Q8202轮流工作，在开关变压器T8201的次级绕组中感应的脉冲电压，经D8201、D8202桥式整流，C8208滤波后得到VS电压。开关变压器T8201的另一次级绕组中感应脉冲电压，经D8203、D8204桥式整流C8209滤波后得到VA电压。电路中D8209、C8227、R8223等为光耦提供初级偏压。波动检测取样电路由R8226～R8230和微调电位器VR8201组成。VS波动电压经取样电路检测的波动信号接入精密检测器U8203，输出误差信号接入光耦初级，经光耦转换成电流送入U8201⑤脚，经比较电路控制IC内部从(12)、(14)脚输出方波脉冲频率，从而实现对VS及VA电压稳压控制。VS电压的保护电路由R8296、R8298和CPU②脚组成；VA电压的保护电路由R8292、R8299和CPU②脚组成。

　　经上述电路分析后，通电瞬间测量U8201(15)脚电压为0V；继续检查Q8004的发射极和集电极电压，发现发射极电压为15V，正常，而集电极却无电压。重点检查Q8203、Q8204、Q8205、Q8206，发现Q8203、Q8204集电极与发射极之间均已击穿损坏，电容C8201、电阻R8218也已损坏。更换上述损坏元件后，通电试机，VS、VA电压恢复正常，故障排除。
