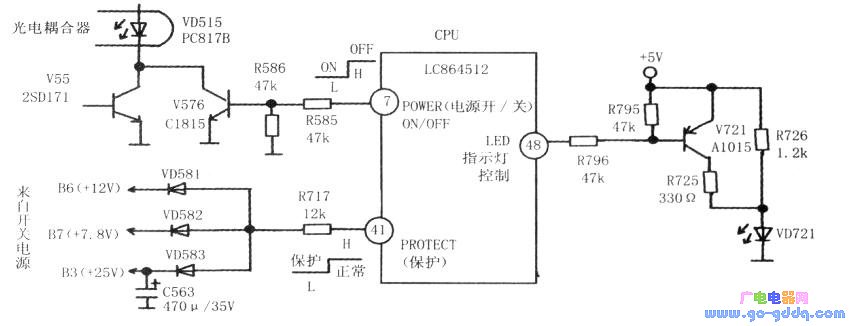

长虹A2116型彩电，过载保护检测电路、电源开/关机(待机)以及指示灯控制电路如下图所示。
　　
　　长虹A2116型彩电cPU/D70l采用CHT0405(LC864512)，其（41）脚为保护检测端子，外接VD581、VD582、VD583三个隔离检测二极管，分别与B6(+12V)、B7(+7．8v)、B3(+25V)电压输出负载相接。在正常工作时，VD581、VD582、VD583三个检测二极管反偏而截止；CPU⑺脚为开机/待机控制端，正常时为0V低电平，因此CPu⑺脚外接开机/待机控制管V576截止，对开关电源正常工作无影响。当开关电源输出电压，如：B6(+12v)、B7(+7．8v)、B3(+25V)之一负载出现短路过载时，对应的隔离保护检测二极管则导通，CPU(D701)（41）脚电压变为低电平(<1．2V低电平)时，在软件控制下，立即使D701⑺脚(待开控制端)输出高电平(4．6V左右)。经R585(47kΩ)、R586(47kΩ)分压后，使V576饱和导通，其集电极电压近似为OV，使开关稳压电源误差放大管V553c极为0V，使光电耦耦合器VD515发光二极管负极接地，发光电流增加，经VD515光敏三极管耦合使开关电源(V511、V512饱和导通、V513截止)停止振荡，处于待机状态(各路无输出电压)，达到过载保护的目的。
　　
　　此时，D701（48）脚(指示灯控制端)变为低电平，使V72l(A1015一PNP管)饱和导通(V72lc—e极之间相当于短路)，使R725(330Ω)和R726(1_2kΩ)并联，其阻值变小为230Ω。+5V电压经R726//R725(并联电阻减小)，使VD721发光二极管发光强度增加，因此待机保护状态发光最亮(正常工作状态，D701（48）脚输出高电平，V721截止，+5V电压通过R726/1．2kΩ大阻值电阻，使流过VD721发光二极管电流变小，致使发光强度变减弱而发光亮度变暗)。
　　
　　经检查发现，开关电源除B4(+5V)电压正常之外(以指示灯亮为证)，其他的电压如：+B1(+130V)、B2(+190V)、B3(+25V)、B6(+12V)、B7(+7．8V)等均无输出。测CPU(D701)⑺脚(开/关机控制端)电压约为4．9V，（41）脚(电压保护检测输入端)电压为0．3v低电平，说明该机已保护，CPU发出了关机指令。
　　
　　从上述保护检测电路来看，电源保护电路主要设在：+12V、+7．8V、+25V三组电压输出端，它们分别经VD581、VD582、VD583连接到CPU(D701)（41）脚电源过载检测端上，说明+12V、+7、8V、+25V三路电源之中有一路过载，使相应的二极管导通，使D70l（41）脚变为低电平(O．3V)→D70l⑺脚输出高电平→V576导通→开关电源停振而保护关机(待机)。采用“电阻法”
　　
　　测上述三路电源电压输出端电阻，发现+B(+25v)端对地电阻较低．检查发现C563(470μF/35V)电容严重漏电短路，更换后一切正常，故障排除。
