该机在冷机状态下，开机图像基本正常，收看约30min后，图像亮度逐渐增大，调整亮度和对比度不起作用，满屏有回扫线，屏幕出现的绿色字符明显拖尾图像模糊不清，彩色淡薄等，但伴音始终正常。
　　
　　此机的故障特征之一：故障随开机时间延长而出现，冷机状态正常，热机状态有故障，这是典型的元器件热稳定性变坏故障。常见于电解电容，有时也发生于瓷片电容和二、三极管，极少数时也会发生在集成电路上。
　　
　　故障特征之二：图像亮度变大，满屏回扫线等。结合以往的维修经验来看，很像行输出变压器提供给显像管的加速极电压偏高于正常值。
　　
　　于是，重点检测了显像管的各极工作电压，发现显像管的加速极电压为100V左右，不是偏高，而是偏低于正常的580V；而显像管的三个阴极电压却均偏低为90V左右（正常值为130V）。由此看来，故障范围是在视放供电电源部分。转测视放电源电压果然为95V（低于正常的180V）。
　　

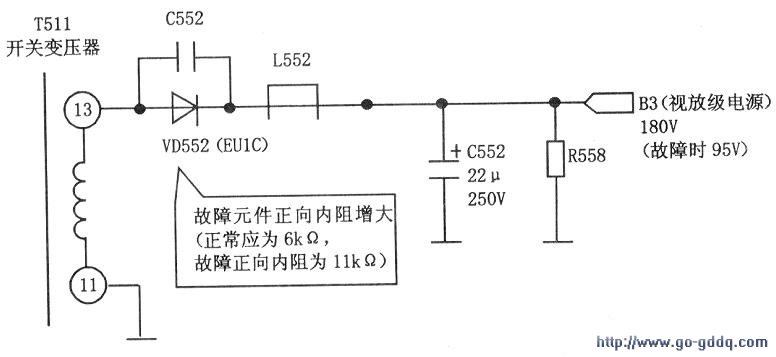

　　该机采用了三洋A3机芯电路，视放电源电路如下图所示。按以往的检修经验，采用一只相同参数的电容并接在视放电源的滤波电容C552(22uF/250v)引脚焊盘上，如果故障消失，证明C552已变质失容损坏。但检查结果却出乎意料之外，故障依旧。又怀疑C552存在漏电隐患，取掉原机C552后，再更换新电容，故障依旧。
　　
　　检查视放电源的整流二极管VD552(型号为EUIC)，为了排除VD552在路其他元件的并联电阻的影响，笔者的检查技巧是用指针式万用表的R×10Ω档，分别检测VD552的在路正、反向电阻，发现VD552的在路正向电阻为300Ω（偏大于正常的40Ω），在路反向电阻为无穷大属正常值。于是又取下原机VD552整流二极管用RXlkΩ档检测正、反向电阻，发现正向电阻为11kΩ（偏大于正常的6kΩ）。由此看来，故障起因是VD552的正向电阻变质增大，引起该管的热稳定性能变差，导致上述故障现象。
　　
　　EUIC(原机VD552)的主要参数：最高耐压VWM为400V，最大电流Im为0.25A，开关时间（又称反向恢复时间）trr为500ns。作用为HFR高频开关二极管。
　　
　　由于手头没有同型号的二极管，作为应急修理，用RUl(400V、0.25A、400ns参数指标)进行代换。通电试机，却发现故障现象转变为“黑屏”，有字符出现时不再拖尾。经调整亮度、对比度和色饱和度后，图像出现，满屏回扫线已消失。但图像亮度仍然较暗，还有什么故障隐患呢？
　　
　　回想起检修初期测量显像管的加速极电压偏低为100V，于是，重新又调整了加速极电压，使图像亮度恢复正常。
