排查，发现接收盒上的蓝色工作指示灯不亮，电源适配器上的红色灯也不亮，将电源适配器从接收盒上拔下其上面的红灯依旧不亮，很明显是电源适配器损坏引起的故障。

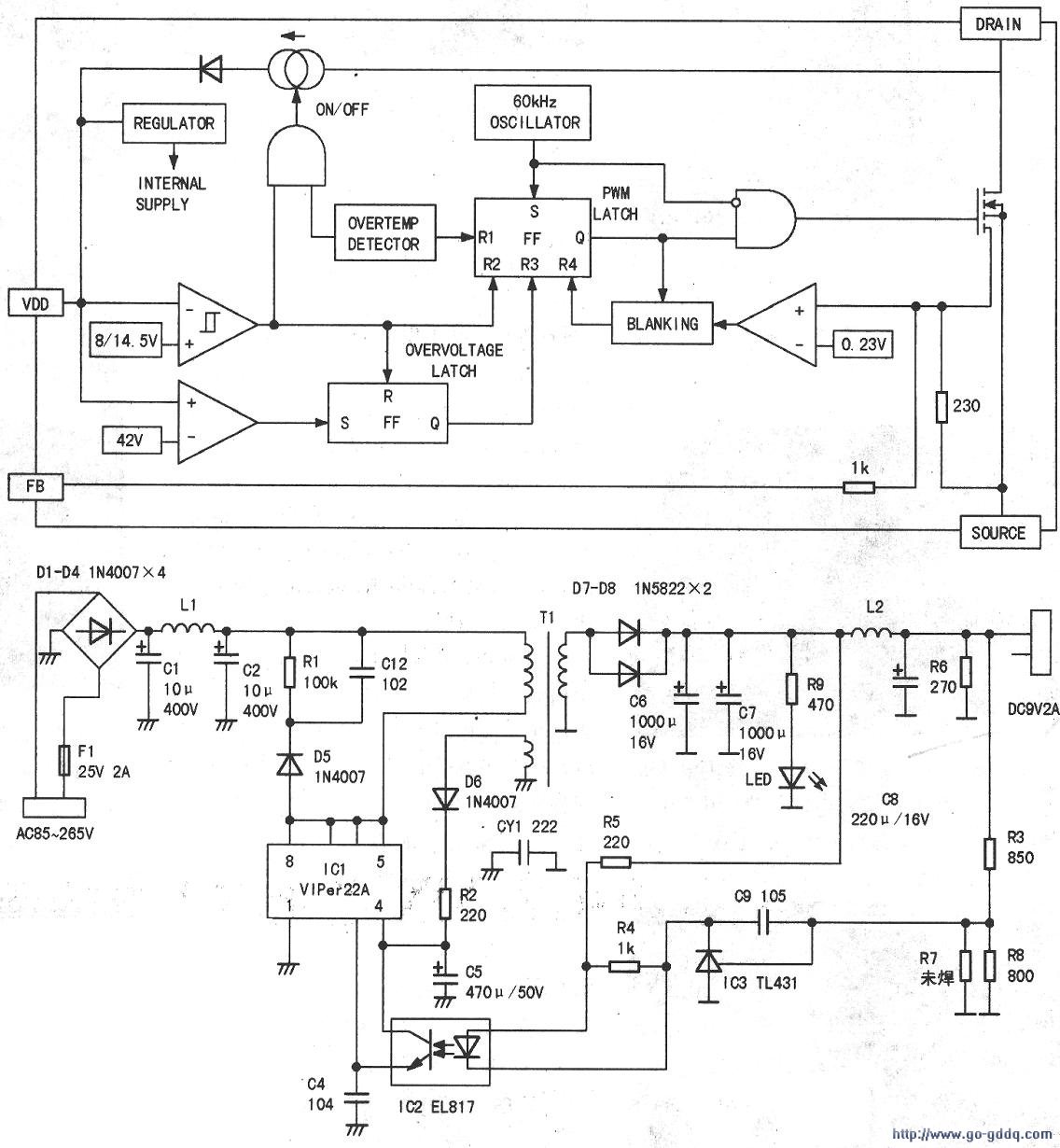

　　适配器比香烟盒稍小，铭牌上的标识是JLT-A343P，估计是代工产品，输入电压是85V～265V，电流0,2A，输出是9V/2A。撕掉适配器上的铭牌松开螺丝就打开了该适配器，使用ST公司SIP8封装的VIPer22A为核心的开关电源，VIPer22A在一个芯片上整合了一个专用电流式PWM控制器和一个高压功率场效应MOS晶体管，外围电路简单，它还因待机功率小于1W而符合蓝天使和能源之星等节能标准，各引脚名称见右图，内部方框图参见上图，整个适配器的原理见下图所示，在此不再用文字叙述。

　　通电试机，用万用表测输出电压为o，仔细观察整个电路板并没有发现元件烧坏，输入端的熔丝也完好无损。测量IC1⑤脚电压为310V也正常，因此断定初级部分并没有发生类似击穿等现象，也即初级部分是完好的。重点转移到次级整流及稳压部分，从铭牌上的标识可知其输出电流较大，而电板上使用两只1N5822并联整流也说明了这点，于是用数字万用表的“二极管挡”

　　测量D7、D8两端，发现接近O，焊下两只分别再测量，有一只正反阻值均为O，明显击穿无疑，在废旧的ATX电源盒中找到一只1N5822换上，试机一切恢复正常。

　　最后要说明的是1N5822系肖特基二极管，参数是3A/40V，其正向导通电阻比普通二极管要低得多，在测量时要注意，以免发生误判现象，因电流大要留意吃锡一定要饱满。若一时找不到1N5822，也可以用ATX电源盒中T0-220封装的肖特基二极管来代替，如YG802C06等，但千万别用普通的整流二极管来代换。
