荣事达电脑控制全自动洗衣机顺时针方向旋转无力,排水后不脱水,电机有噪音
来源:本站整理  作者:佚名  2010-11-25 10:56:32



    该机接通电源后洗涤波轮反时针方向缓慢旋转,按下启动/暂停按钮。进水正常,波轮旋转停止,进入洗涤程序,波轮反时针方向旋转正常,顺时针方向旋转缓慢无力(指有水无衣的空载状态,加载后顺时针方向不转),排水正常,排水后不脱水,电机有噪音。

  检查离合器正常。电机导线也无破皮短路或漏电的地方。

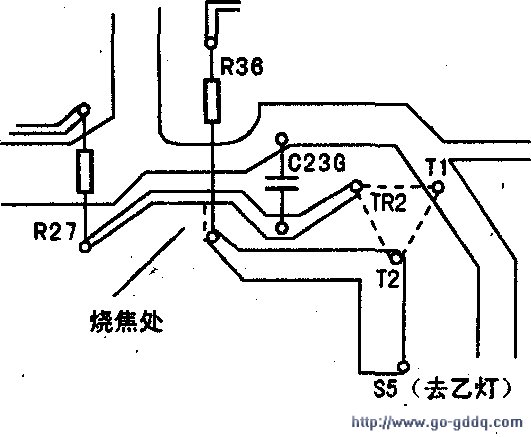

  电容器充放电正常,确定电脑板有故障。拆下电脑板用模拟电路试验。接通电源后有一只洗涤指示灯(称为乙灯)点亮,但亮度明显不足,电压只有一百多伏。按下启动按钮,乙灯熄灭,进水指示灯点亮。扳动开关K进入洗涤程序,洗涤甲灯正常周期点亮,乙灯常亮不熄,排水后乙灯仍常亮不熄。根据以往经验,某只灯常亮不熄是该灯关连的可控硅击穿短路、漏电或电路板T1、T2焊点漏电所致,但不能解释本例故障为什么与进水与否有关,也不能解释洗涤时反时针旋转正常,顺时针不能洗涤,且不脱水。该机电脑板参考前面图3。根据故障现象决定以洗涤可控硅为中心进行检查(电脑板中散热片最大的两只可控硅是洗涤可控硅。散热片较小的是排水可控硅,没有散热片的是进水可控硅),以散热片端部为准横向切断密封胶,再把切断的部分小心地整块揭下来(见下图)。从电路板查知,与乙灯相关的可控硅编号为TR2,拆下TR2(拆卸时电路板正面相应部位的密封胶也要撬开,工作结束后再密封),用万用表R×1k挡测TR2、T1与T2两焊点间未短路。怀疑触发信号及其传递电路有故障,把可控硅焊在电路板后面。且只焊T1、T2两脚,控制极悬空不焊,通电试验,故障不变,排除集成块及信号传递电路发生故障的可能。取下可控硅,再通电试机,故障依然,至此已断定电路底板漏电无疑。以T2焊点为中心,彻查与T2焊点相连接的铜箔及元件焊点,发现R36的焊点处烧焦。用万用表测T2、G两个焊点的电阻,表针有指数(正常时表针应不动)。因此处不容易进行绝缘处理,只得把这段铜箔全部刮掉,用绝缘导线把R27焊点与C23焊点直接连接起来,通电试验乙灯不亮,焊好可控硅,用模拟电路进行洗衣全过程运行试验,一切正常,再装机进行全过程试验。正常。对电脑板予以妥善密封后把洗衣机全部复原,再次试机无误后交用户使用。
