冠捷5569P彩显行输出电路行幅大
来源:本站整理  作者:佚名  2010-05-07 06:59:32



  分析与检修:该故障现象说明仃幅控制或枕形校正电路异常。

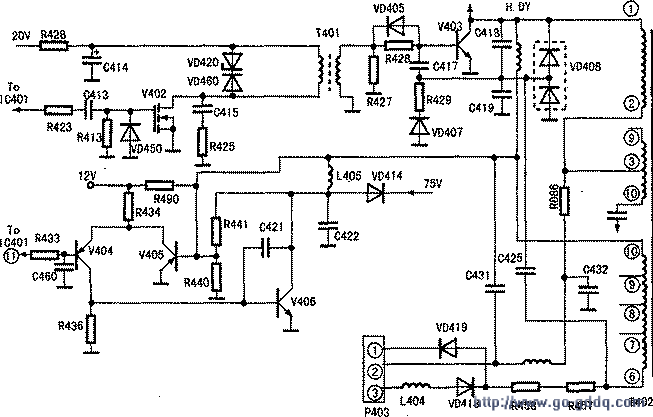

  用万用表Rx1Ω挡在路检查(如图所示),发现枕形校正、行幅控制管V406的ce绌阻值近似为0Ω。焊下V406检查,没有击穿。检查与V406的ce极并联的元什时,发现C422击穿。用容量为0.68μF、耐压大于160V的无极性电容更换后故障排除。
