十、等离子屏的坏点及其合格条件的检测------等离子彩电

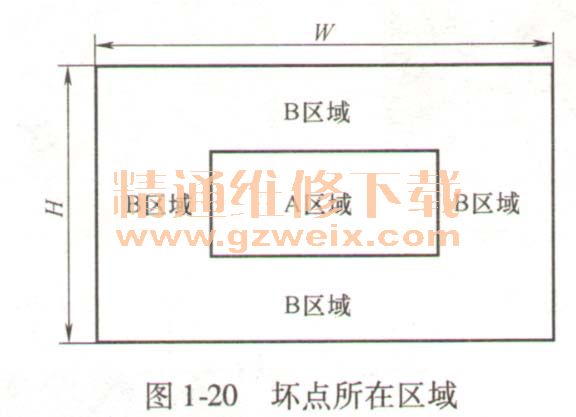

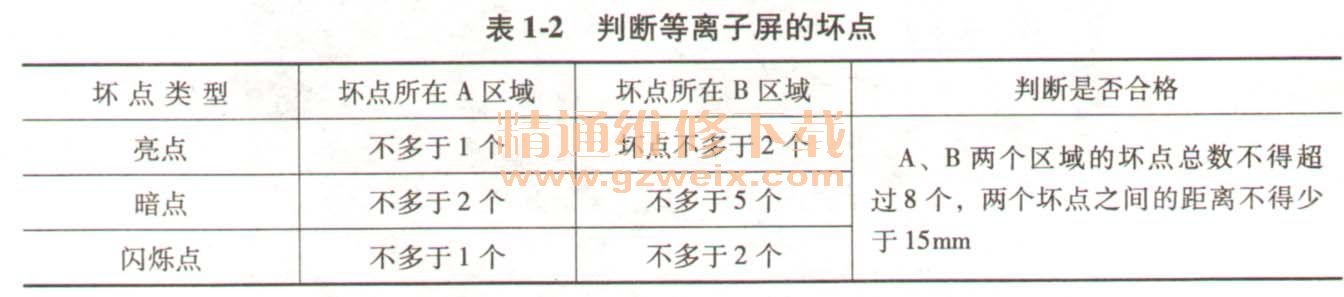

    等离子屏的坏点通常用有三种：亮点（一直亮着）、暗点（不发光点）、闪烁点（一直闪烁点）。判断等离子屏坏点是否超标，应根据坏点所在区域（见图1-20）和坏点的多少进行判断。判断等离子屏的坏点见表1-2。



    提示：上表为PDP屏坏点是否合格的一般判断标准。不同的厂商，判断标准不完全一样。仅供参考。

    十一、等离子彩电电源板的检测------等离子彩电
    检测等离子屏电源板的方法如下：

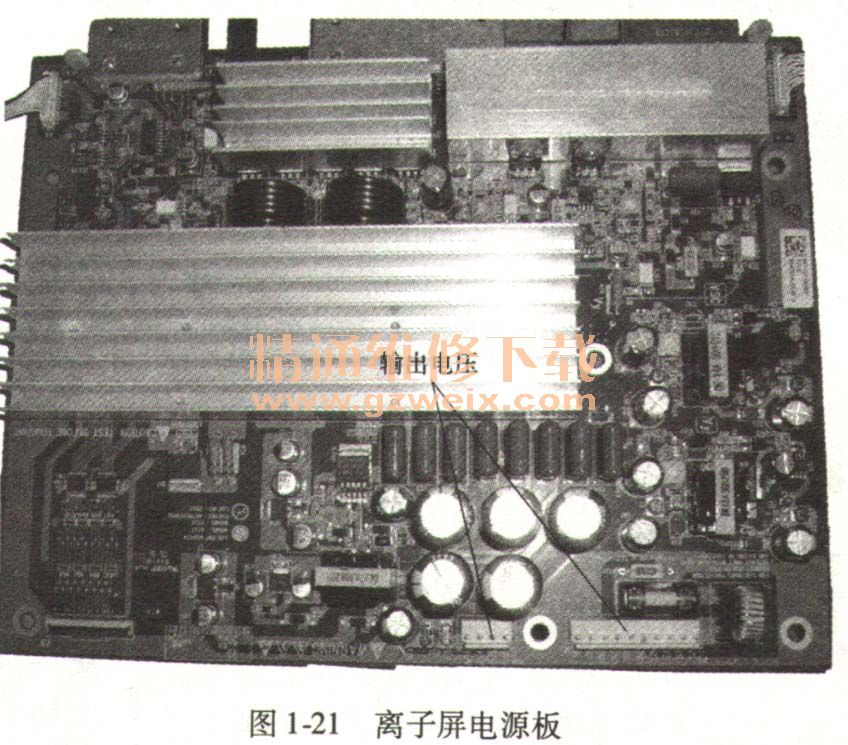

    1) 测量电源板的各路输出电压（见图1-21）是否与屏上贴的贴纸里标的电压一致。若所测的电压与屏上标的不一致，则说明电源板本身损坏或电源板的负载存在故障。若无驱动电压输出或驱动电压太低将会出现黑屏故障。

    2）拔出电源的输出插头线，以断开后级电路，再测量电源插座的输出电压是否正常。若正常，则说明故障出在后级电路；若不正常，则说明故障出在电源本身。
    3）检测时必须先将大容量的电容放完电，并注意检测电压时的冷地和热地，同时必须严格按照防静电规则进行操作。

    十二、×驱动板检测方法------等离子彩电
    检测PDP屏的×驱动板可采用以下方法：
    1）先关机，将×驱动板与其他电路全部脱开，再开机，若屏幕图像无变化，则说明×驱动板已损坏。
    2） ×驱动板上的熔丝管熔断是×驱动板的常见故障，应作为重点检查对象。
    3） ×驱动板损坏的常见故障为图像暗淡、对比度差、黑屏或图像上有色斑等。若出现此类故障应重点检查×驱动板。

    十三、Y驱动板检测方法-------等离子彩电
    检测PDP屏Y驱动板的方法如下：
    1）检测PDP屏Y驱动板时应重点检查Y板上的上、下选址板。这是常见故障部位。
    2）重点检查Y驱动板上的熔丝管是否熔断。
    3） Y驱动板损坏引起的常见故障现象为全黑屏、上半部黑屏、下半部黑屏、花屏、水平亮线、水平黑线、水平亮带、水平黑带、上半部亮屏、下半部亮屏等。当出现此类故障时，应重点检查Y驱动板。

    十四、逻辑板和COF板的检测方法-----等离子彩电
    1）当PDP屏出现花屏、黑屏、水平和垂直方向上的竖线、横线、竖带或横带、控制失效、无图像等现象时，应重点检查逻辑板是否存在故障。
    2）当P DP屏出现垂直方向上的竖亮线、竖亮带、竖黑线、竖黑带时，应重点检查COF（软板连接芯片组件）选址电路和COF擂头是否存在故障。
