七、逻辑板故障检测方法------液晶彩电
液晶彩电逻辑板是否有故障，必须通过对各种相关信号、电压等进行检测才能判别，并且只有根据检测结果进行分析才能确认故障。下面介绍判断液晶彩电逻辑板故障的方法。
1）电阻检测法。电阻检测法就是利用万用表的电阻挡测量逻辑板上的一些可疑元器件、可疑点及集成电路各引脚对地的电阻值，对所测的数值与正常值作比较来确定故障。如检测逻辑板上的熔断电阻器是否开路、逻辑板上的晶体管是否漏电或接触不良、逻辑板上相关集成电路的电源和地间是否击穿等。
提示：电阻检测法是在驱动板不通电的情况下进行检测的。
2）电压检测法。电压检测法是用万用表通过测电路或电路中元器件的工作电压并与正常值进行比较来判断故障部位或故障元器件的一种方法。一般来说电压相差明显或电压波动较大的部位，就是故障所在部位。电压检测法一般是检测关键点的电压值。根据关键点的电压情况，来缩小故障范围，快速找出故障元器件。检测逻辑板电压（采用上电测试法）主要有以下几个部位：
①检测上屏电压（就是给屏上逻辑板供电的电压）是否正常。不同型号的屏，上屏电压存在差异，一般有5V与12V两种。
②检测逻辑板上DC-DC转换电路产生的3.3V、2.5V、1.8V供电电压是否正常。
③检测逻辑板上DC-DC转换电路产生的VDA、VGH、VGL电压是否正常。对这三个电压，不同屏厂商的标注不相同，电压也有些差异，通常VDA电压为15. 8V左右、VGH电压为18～27 V、VGL电压为-6.3～-5.3V。
④检测逻辑板上伽玛电路产生的伽玛电压是否正常。不同屏的伽玛电压各不相同，通常是以VDA电压为基准，逐渐递减。
⑤检测逻辑板上时序控制芯片产生的各控制信号（POL、OE、TPl、STH、STH-R、STV、STV-R、CKV、VSCM）是否正常。
3）逻辑板电路判断法如下：
①逻辑板上数字图像处理电路的判断。检测逻辑板上由数字图像处理电路送来的输入视频信号波形是否正常，有正常的波形输入则说明前面的数字图像处理电路工作正常。
②电源供电电路的判断。检测逻辑板上由电源输入的电压是否正常，若输入电压正常，说明电源供电电路工作正常。
③逻辑板电路的判断。检测逻辑板上屏线接口输出的液晶屏驱动信号波形是否正常，若无正常的液晶屏驱动信号波形输出，则有可能是逻辑板电路有故障。
4）对照法。对照法就是用一块好的逻辑板与坏逻辑板进行对比测试。此方法可获得第一手维修资料，迅速地排除故障
5）替换法。如检测逻辑板上各检测点电压正常，屏幕出现很多无规则的竖线、灰屏或只有一半图像，则需要更换逻辑板来判断是屏的问题还是逻辑板的问题。
八、电源板的检测-------液晶彩电

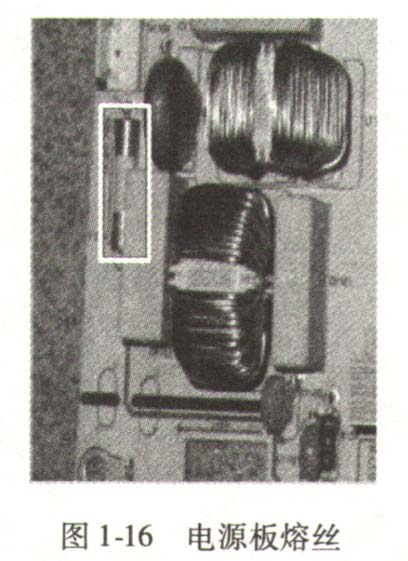

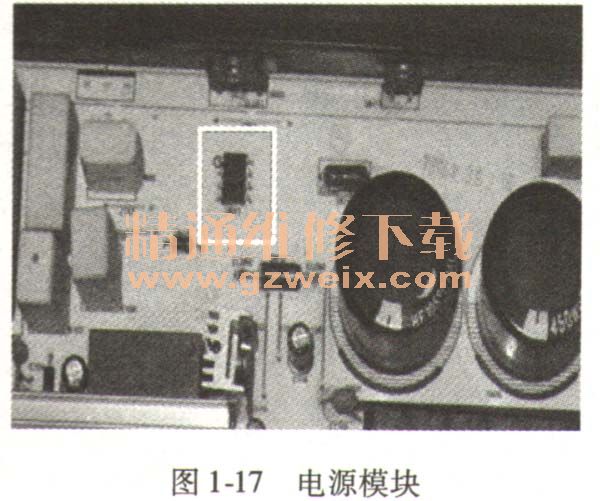

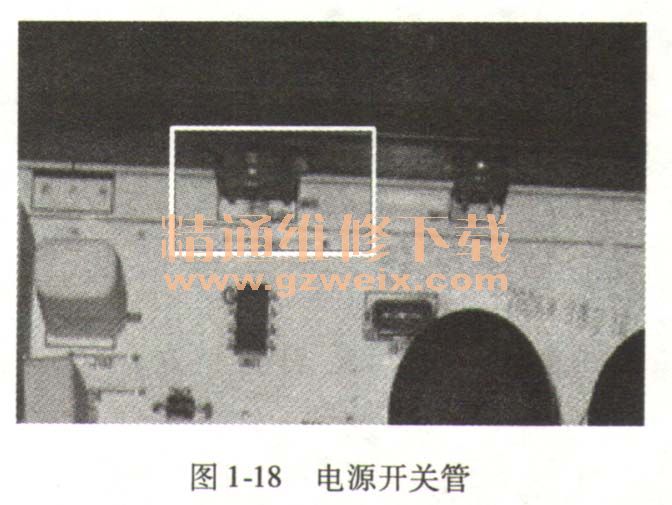

检侧液晶彩电电源板一般使用静态测试法与动态测试法两种。静态测试法是指在切断电源的情况下，用万用表的电阻挡或二极管挡测试电源板上的元器件，找出故障点。该方法主要用于检查熔丝是否烧断（见图1-16）、器件有无明显被烧坏的情形，以及判断电源模块（见图1-17）及开关管（见图1-18）是否有故障。动态测试法是指通过万用表的电压挡测试电源板关键点的电压，再根据测得的电压来判断故障元器件的方法。该方法主要用于无明显器件烧坏、熔丝完好、继电器有“滴答”声、有部分电压输出，以及用“静态”法无法测试无法查出故障的场合。其中，动态测试法操作步骤如下：

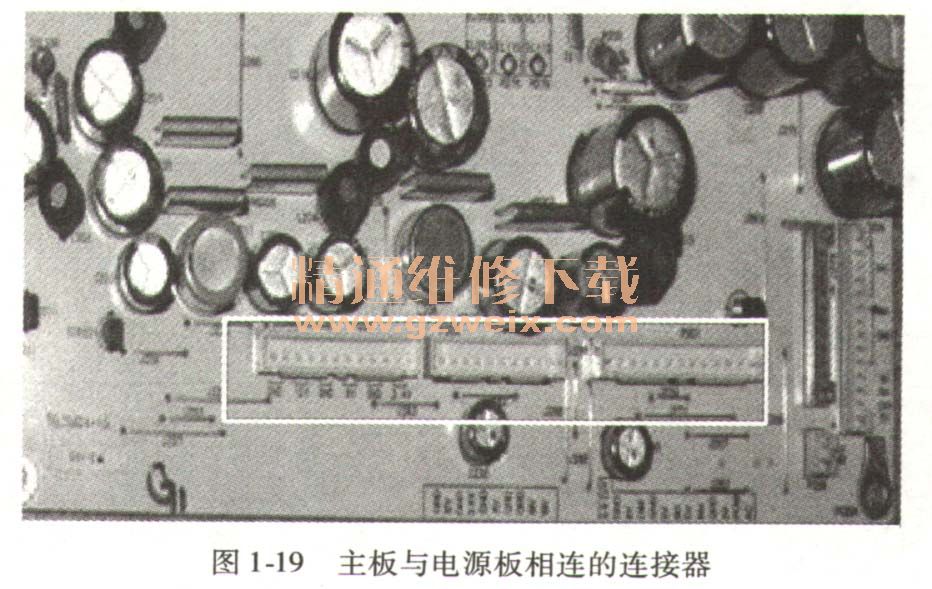

1）步骤一。断开负载，即拔掉主板与电源板相连的连接器（见图1-19），查看实物电板上印刷字符找到STB（电源控制脚）引脚，将STB引脚强制接地。
2）步骤二。接通电源，继电器接通，测各组输出电压找出异常电压组（一般情况下，正常应有5V、12V、24V三组电压），再测相应的关键芯片各引脚电压，再根据异常点找出不良元器件。
提示：将STB引脚强制接地后，继电器闭合后又随即“滴答”一声断开，此时需先确定电压输出端是否有对地短路或过电压引起保护电路启动。如知路时，可用测试对地电阻来查找故障点，如未发现有上述现象，可分别断开保护电路来查找故障，同时需注意继电器的动作。
九、主板（信号处理板）的检测-----液晶彩电
主板故障判定主要是检测其电源接口和LVDS上屏接口的电压来判定。LVDS信号的正常与否可用带宽不小于100MHz的示波器检测。在实际维修中，可用万用表测上屏线中数据引脚电压，对比在有无信号输出时电压的差异，再结合故障现象来判断故障部位。
