    四、液晶屏的检测------液晶彩电
    液晶屏的故障主要表现为,开机后图像、伴音、色彩均正常,只是在屏幕某一部位出现无光栅区(即黑块)、白屏、花屏、黑屏、屏暗、发黄、白斑、亮线、亮带、暗线、暗带、外膜刮伤等。检查时,先关机断电,用10倍放大镜对屏幕进行仔细观察,看屏幕的无光栅区有无轻微的裂纹痕迹。若有,则可判断该液晶屏因受外力冲击造成局部损坏。液晶屏局部损坏后不可修复,只有更换新屏。
    对于液晶屏的上述故障,不同的故障现象可采用不同的方法进行处理:
    1)液晶屏暗其实就是灯管老化造成的,直接更换就行,更换灯管时要注意安装到位,避免漏光。
    2)液晶屏发黄和白斑是背光源存在故障,通过更换相应背光片或导光板即可解决。
    3)液晶屏外膜刮伤是指液晶玻璃表面所覆的偏光片受损,更换即可。
    4) LCD白屏、花屏和黑屏大多是由于电路故障产生的。应重点检查屏线是否断裂,测量3. 3V电压是否已经加到液晶屏上,检查后级是否有高压及负压输出、主控制芯片是否有驱动输出等。
    在液晶屏故障中黑屏故障较为多见,故障原因也相对复杂,以下重点进行说明:
    1)电源电路不正常引起黑屏,故障表现为按面板按键无任何反应,指示灯不亮,此类故障首先应检查12V电压是否正常。再检查5V电压是否正常。如果没有5V电压或者5V电压变得很低,一般是电源电路输入级存在故障,也就是说12V转换到5V的电源部分不良,重点检查熔丝管和稳压芯片。少数情况下,此故障是由于提供高压板点背光用12V电压异常所致。
    2)电源电压正常,按面板的按键反应也正常,但屏幕出现黑屏。此类故障说明电源电路部分工作是正常的,重点检查背光灯和驱动背光灯的高压板及控制高压板开关的功能电路。

    五、背光灯的检测-----液晶彩电
    液晶彩电背光灯损坏的主要表现为无光线发出。若液晶屏上有淡淡的图像显示,则说明背光灯相关电路有问题(升压线圈内部短路或断路)。若背光灯电路完好,则说明显示电路部分存在故障,通常可以从液晶屏后面观察到有明亮的白光发出。检查时,首先通电,再观察是否出现上述现象。若是,则观察液晶彩电电源指示灯是否亮绿色,且液晶屏只有淡淡的图像显示,则说明背光灯已老化,需更换新的背光灯(图1-13所示为小屏幕液晶彩电背光灯管)。

    提示:1)以上检查需要以高压电路正常工作为前提。
   2)正常的背光灯管其亮度和颜色都比较刺眼,老化的灯管则发暗、发黄、关机时屏幕都会有阴影,这都是背光灯管老化的表现。

    六、背光灯驱动板的检测-----液晶彩电
    背光灯驱动电路板(又称高压板)是液晶彩电中最重要部件之一,判断液晶屏背光灯驱动电路板好坏的方法如下:

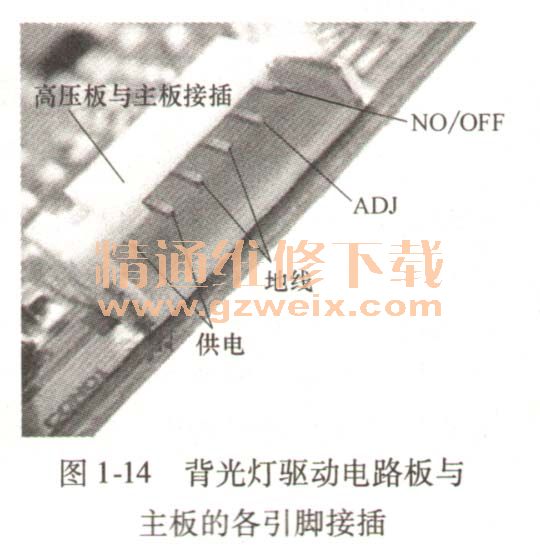

    1)外观检测法。外观检测法主要检查背光灯驱动电路板上是否有元器件或集成电路烧黑、炸裂;检查驱动板上的贴片元器件是否掉落;检查背光灯驱动电路板上高压变压器的外观是否有损坏、高压变压器铁心是否破碎、其引脚附近是否有打火现象;检查背光灯驱动电路板上相关的插座、变压器引脚是否有虚焊。检测输入电压、灯管开关电压、灯管电流等参数是否正常。例如,普通4灯管15in、17in、19in、22in、24in等宽屏液晶彩电的高压板,其输入电压(INPUT)一般为12V;开关电压一般为,OFF  0~1.3V, ON  1.5~5V;灯管电流一般为2~7. 0mA;灯管频率一般为40~ 60kHz。同时要检查背光灯驱动电路板上来自主图板的各引脚(见图1-14)电压是否正常。

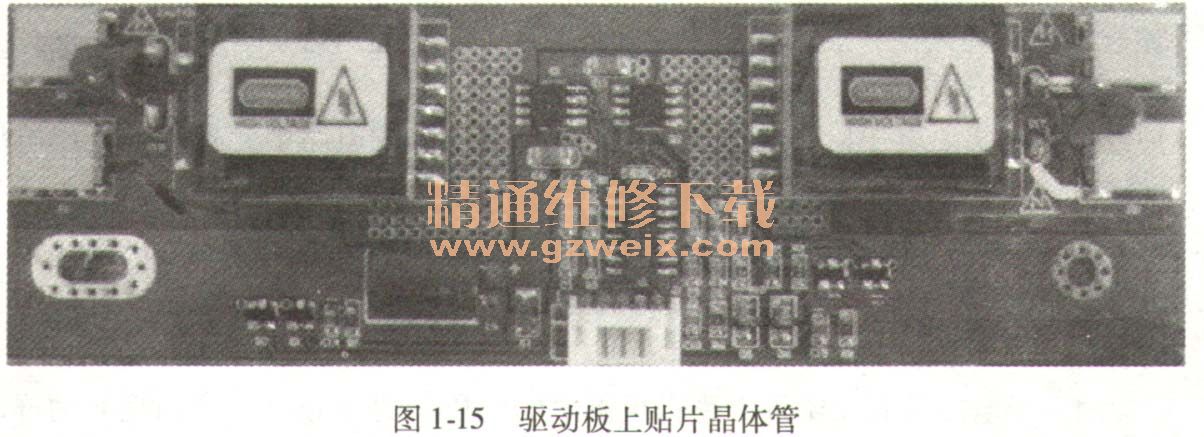

    2)电路检测法。电路检测法主要检查背光灯驱动电路板上的熔丝是否开路;检查驱动板上相关集成电路的电源和地间是否击穿;检查驱动板上变压器二次绕组阻值是否异常;检杳驱动板上的贴片晶体管是否漏电或接触不良,如图1-15。

    提示:电路检测法基本上是电阻检测,是在背光灯驱动电路板不通电的情况下进行的检测。对于驱动板上变压器的二次绕组阻值,在不知正确值的情况下,可直接测原板上其他变压器一次侧引脚间电阻得知(因为驱动板上有多个高压变压器,不可能完全损坏)。
    3)上电测试法。上电测试法主要判断背光灯驱动电路板质量的好坏。由于背光灯驱动板装在整机上,工作状态受整机数字主板控制,当数字主板存在故障时,将影响背光灯驱动电路板的正常工作。因此,在上电检测中,有时还应切断整机的数字主板对背光灯电路板的控制。
    提示:在实际维修中,可以从背光灯驱动板和数字主板的连接插座中,断开背光灯开启和关闭的控制信号,从5V电源串接一个电阻,直接送入5V电压到背光灯驱动电路板的背光开启和关闭控制端,为驱动板提供电源。若该板无故障,则液晶屏的背光灯将点亮。
    4)对比测试法。对比测试法指的是通过将正常的电路(或元器件)与可疑元器件进行测试比较,从而来判断故障。如液晶彩电灯管均为4个以上,多数厂商在设计时左右灯管均采用双路输出,即灯管对应相同的电路,此时,两个电路就可以采用对比测试法,以判定故障部位;有时是一块背光板分左右相同的两部分驱动电路,也同样可以采用对比测试法。
