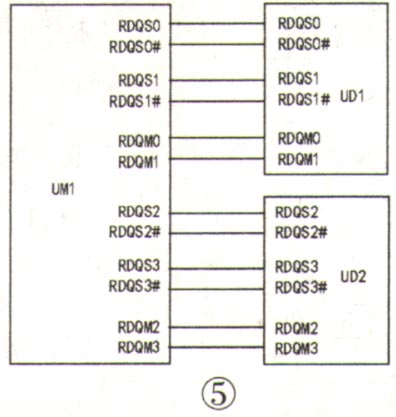

地址线在图纸上一般标注为以RAD开头，比如：RAO-RA11是指DDR的12根地址线，数据线的标注一般为RDQ开头，比如：RDQO-RDQ31是指DDR的32根数据线，控制线就比较麻烦点了，比如：RCAS为列地址控制，RR.AS为行地址控制，RDQS为数据选通脉冲，RDQM为数据屏蔽，RWE为写使能控制，RCLKE为时钟信号等等。见图2～图5所示。







    3.DDR芯片的应用
    在智能电视中，DDR有用到2片、3片、4片、甚至6片，那么维修就必须了解DDR在实际电路中的分工。由于主程序和引导程序位于不同的偏移地址，只有了解引导程序和主程序偏移地址在哪（不同DDR芯片厂家，设计习惯也不一样），再结合打印信息和检测，才能快速地锁定故障点。
    在Mstar方案里，需分清BISTO、BIST1的位置，对于MSD6A928、MSD6A938还需分清BIST2的位置。
    下面以乐视X50AIR的MSD6A918方案中“BISTO”和“BIST1”为例说明：
    若打印信息出现如图6所示“BISTO-FAIL”，说明BISTO初始化失败，需要检测主芯片左侧的DDR工作状态、供电、基准电压以及通讯是否正常。

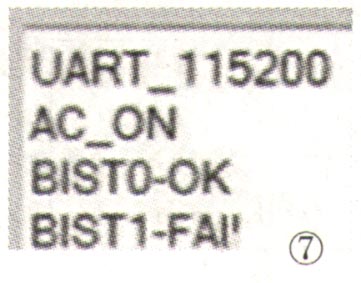

    若打印信息出现如图7所示“BIST1-FAIL”，说明BIST1初始化失败，那么就需要检测主芯片顶部的DDR工作状态、供电、基准电压以及通讯是否正常。
