5．峰值电流补偿
    由于IC电路内部信号的传送存在延时现象，则会使电流采样反馈值发生较大变化，从而导致电感电流发生过冲。又加之信号传送延时的时间并不因输入电压变化而变化，但电感电流的过冲量随输入电压升高而陡增，这就使得在高输入电压和低输入电压条件下的最大输出功率相差甚远。同时，在尖峰电流控制模式中，随着驱动脉冲占空比的不同，电感电流的平均值亦不同。

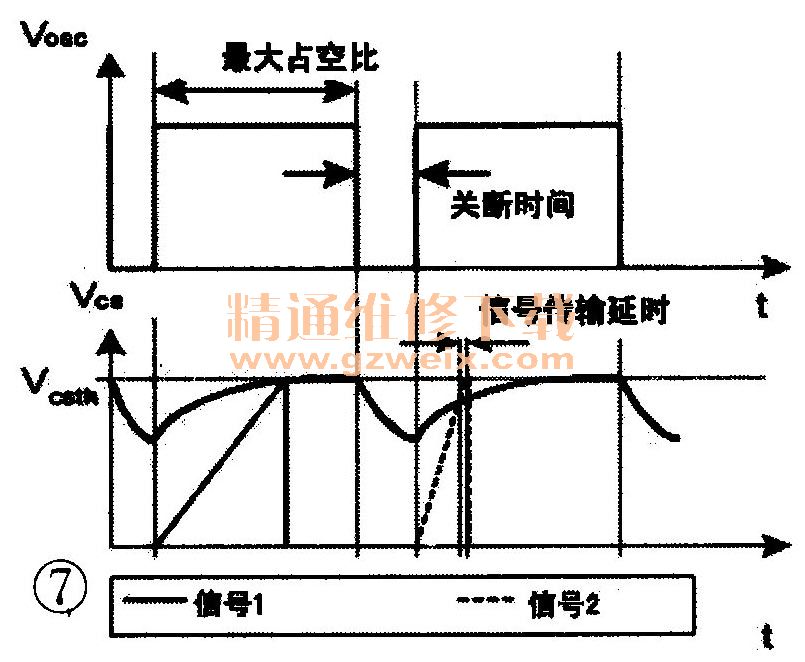

    为解决这一问题，TM5101内置斜坡补偿电路，通过引入一个动态变化的斜坡电压来均衡高低压输出特性，并获得不同占空比下尽可能一致的电感电流。这样，TM5101的⑤脚电压会随脉冲占空比的变化在0.8V～1.0V之间变化，如图7所示。

    6.料坡补偿
对于峰值电流控制的电路，当占空比大于50％时，扰动电流引起的电流误差越来越大，这将导致电路工作不稳定，进入次谐波振荡状态。TM5101内置斜坡补偿电路可有效防止次谐波振荡的出现，从而使电路工作稳定。

    7.VDD过压、欠压保护
    当TM5101的③脚VDD电压高于23V时，电路会进入过压保护状态，立即停止驱动脉冲输出，直到VDD电压低于欠压阑值后，电路才重新启动。

    另外，TM5101的③脚内还设置有钳位电路（钳位电压为25V），防止过高的VDD电压损坏IC内部其他元件。如果VDD电压低于8.5V时，电路将会进行欠压保护状态，电路停止工作。

    8．逐周期电流限制保护
    在每个工作周期中，TM5101内部电路将对峰值电流进行检测，若电流达到其设定A值时，输出功率不再增加，这时会导致①脚的反馈电压升高，将进入过载保护状态。

    9．过载与输出短路保护
    由TM5101组成的开关电源，当发生开环（反馈环路开路，如光耦开路）、过载或输出短路时，其①脚的反馈电压会上升，当大于3.7V时，输出功率将维持恒定状态，如果此异常状态维持时间超过50ms，电路停止工作，直到 VDD电压低于欠压阂值后，电路才重新启动。
