改进型无线耕牛防盗器的制作
来源:本站整理  作者:佚名  2011-12-19 09:21:33



  实践证明,无线耕牛防盗器这种项圈型防盗器防止耕牛和大牲畜被盗,是一种非常可行可靠的好办法。但从笔者长期使用这类防盗器和了解到的许多使用情况来看,耕牛自身容易损坏防盗器是使用中存在的突出问题。从产品样本和信息资料分析,可发现其损坏的普遍原因是防盗器装有发射机的盒了体积较大,安放突出,容易碰坏,加上方形盒体的机械强度远不如圆柱体的牢固,发射机壳和项圈交连不牢,项圈材料选择不当,机壳材料不够坚固等。

  针对上述问题,笔者研制出了一种坚固耐用,小巧可靠的新型项圈型耕牛防盗器,见图1,经过长期在强壮活泼的牛身上使用,尚无损坏现象发生,从6层楼顶下抛10次作破坏性试验,仍完好无损。现将其制作方法介绍给读者和生产使用者参考。

  一.发射电路

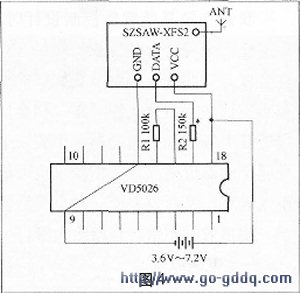

  发射机主体是发射机模块和编码器,见图2,还需要发射机外壳和发射机项圈与其配套构成,见图3。发射机模块必须选用微型的,笔者选用的是深圳产的SZSAW-XFS2微型模块,其大小尺寸仅为16mm×11mm,编码器采用一般常用的,对其他外围元件亦无特殊要求,发射机电路原理见图4。发射机天线可用一段适当长度的胶皮导线与发射机焊接好,待发射机装入机壳时,将天线插入与机壳相连的项圈胶管中即可。发射机的线路焊接好后,通过调整发射机电路中的R2使其和接收机的相互作用距离达到要求的防盗报警距离(一般设定20m左右)。发射机用的充电电池应选用直径不超过φ14mm、长度不超过50mm的镍氢或锂电池。

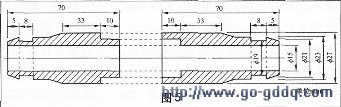

  发射机外壳必须用金属材料加工,可选用合适的钢材和合金铝材,加工的形状和尺寸参见图5。要注意机壳两端装紧箍扣处的加工,必须保证项圈两端能和发射机壳牢靠地固定。在加工好的发射机壳连接扣处的一侧或两对侧攻丝,以便使用时连接扣对好合在一起后,用螺丝将其固定牢靠。

  发射机的项圈材料可选用外径φ15mm高压气泵用的胶管,这种胶管3元钱1m,非常结实耐用。若把电源连线穿入自行车的闸线钢丝套中,用钢丝套将电源线加以保护,再把电源线穿入项圈胶管中,则会更加可靠。最后把负端电池架焊在项圈一端的电源线上,项圈另一端电源线和发射机供电的负极焊好,再把发射机供电的正电极与正端电池架连焊好后,参照图3,将其从发射机壳的管端分别插入机壳中,电池架、项圈两端均用胶和发射机外壳粘牢,把紧箍扣套在发射机外壳两端的紧箍扣槽中,拧紧固定螺丝即可。若把发射机的电路元件用环氧树酯封固在机壳的圆管中则更加牢固可靠。为了防止项圈在牛脖子上滑动,可在项圈上部用铁管套上一个定位弧套,定位弧套应用胶和项圈粘在一起。

  二、接收机

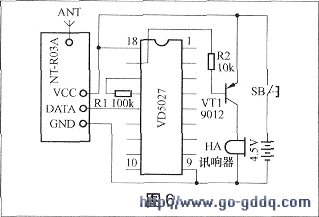

  接收机主要由市场上最容易买到的NT-R03A接收模块和VD5027译码器组成,其原理图见图6。电路上无特殊要求,提醒一点,译码器VD5027的15、16脚内置振荡器的外接电阻值,必须和编码器VD5026内置振荡器的外接电阻值一致,其误差不应超过10%,否则不好译码。

  三、使用方法

  使用时把发射机项圈套在牛脖子上后,把电池对应发射机的正负极装入电池仓中,扣好发射机壳扣,上紧固定螺丝,打开接收机电源开关即可进入防盗待机状态。发射机耗电很省,700mA的充电电池如仅每天夜晚使用,一般每7~10天充一次电即可。
