在EMC设计中进行的地线设计是解决EMC问题的最有效、最廉价的方法。下面对三大类接地方式分别进行详尽讨论。

　　1．保护接地
　　
　　接地作为一种措施，起源于强电技术，由于强电电压高、容量大，容易危及人身和设备的安全。因此，从安全的角度考虑，电气设备的金属外壳、底盘、机座都应与大地良好地连接成等电位，从而在故障状态下保证人身和设备的安全。电气设备的保护接地有两种方式：

　　(1)保护接零。三相四线制供电系统中的中性线即为保护接零线，它是电路环路的重要组成部分。

　　(2)保护接地。除零线以外，另外配备一根保护接地线，它与电子电气设备的金属外壳、底盘、机座等金属部件相连。一般情况下，保护接地线是没有电流流动的，即使有电流流动也是非常小的漏电流，所以说，在一般情况下，保护接地线上是没有电压降的，与之相连的电子电气设备的金属外壳都呈现地电位，保证了人身和设备的安全。

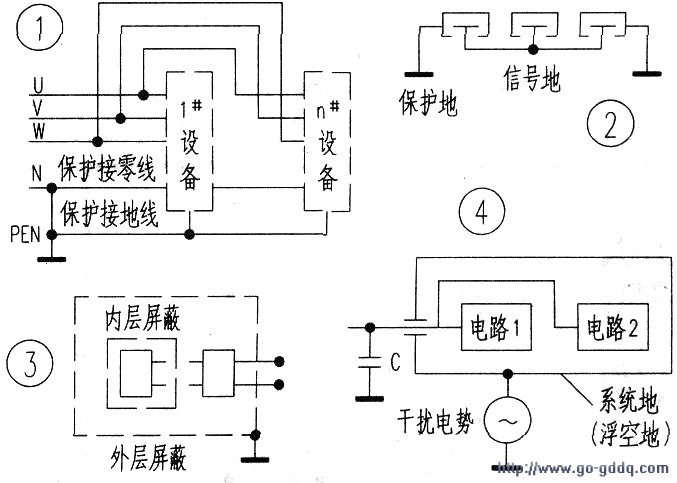

　　我国的三相四线制配电系统，设备的金属外壳有一根保护接地线，该线与底盘等金属部件相连。当发生故障时，例如负载的绝缘被击穿损坏，保护接地线上瞬间将有大电流流过，电路中的熔丝或断路器由于大电流流过将很快把电路切断，从而保证了人身和设备的安全。如图1（三相四线制）所示。

　　2、系统接地
　　
　　除了上面介绍的从安全角度出发而考虑的保护接地外，还必须处理好设备内部系统中各个电路工作的参考电位，这类基准参考电位的连接线称为“系统接地”。系统接地线既是各电路中的静态动态电流通道，又是各级电路通过共同的接地阻抗而相互耦合的途径，从而形成电路间相互干扰的薄弱环节。

　　因此，正确的接地是抑制噪声和防止干扰的主要途径，它不仅能保证电子电气设备正常、稳定和可靠地工作，而且能提高电路的工作精度。

　　电子电气设备的系统接地方式有三种：

　　(1)浮空地。“浮空”就是不接大地，任其悬浮的一种方式，它的实质是使电路的某一部分与“大地线”完全隔离，从而抑制来自接地线的干扰。由于没有电气上的联系，因而也就不可能形成地环路电流而产生地阻抗的耦合干扰。图2及图3是两种浮空地。浮空地方式具有这一主要优点，但也有其不足之处。一个较大的电子电气控制设备，由于存在较大的对地分布电容，它的基准电位将会受电磁场的干扰（通过分布电容），使得电路产生位移电流，而难以正常工作。在电子电气控制设备的工作速度提高，感应增大、输入输出增多或加长的情况下，其对他分布电容就会增大，继而加大位移干扰电流。另外，由于分布电容的存在，容易产生静电积累和静电放电，在雷电情况下，还会在机箱和单元之间产生飞弧，甚至使操作人员遭到电击。所以对于比较复杂的电磁环境，“浮地方式”是不太适宜的。图4所示电路中的分布电容C，在外界干扰的作用下会产生干扰电势e。

　　(2)系统地直接接大地。这种接地方式的优缺点恰好与“浮空地”方式相反，当电子电气控制设备的分布电容较大时，宜采用直接接大地方式，但要注意选择接地点的位置及其接地点的多少，只要合理选择，便能把干扰降低到最低程度。

　　(3)电容接地方式。经电容把系统地与大地连接起来，接地电容多为高频电容，它提供对“系统地”至“大地”高频干扰分量的通路，相当于一个高通滤波器，从而抑制了由对地分布电容所造成的影响。这种接地方式只适合于低频系统，所用电容应具有良好的高频特性和足够的耐压值，电容量一般为2μF~lOμF。
