用PCF8563芯片制作的数字时钟
来源:本站整理  作者:佚名  2011-11-26 19:36:33



  一、概述

  PCF8563是PHILIPS公司推出的一款工业级、内含IIC总线接口功能,且具有极低功耗的多功能时钟,日历芯片,还具有多种报瞽功能、定时器功能、时钟输出功能,以及中断输出功能等,能完成各种复杂的定时服务,甚至可为单片机提供看门狗功能。内含时钟电路、振荡电路、低电压检测电路以及两线制IIC总线通讯方式。

  二、硬件连接应用

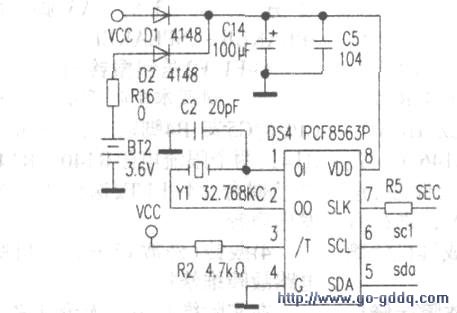

  PCF8563制作数字时钟可靠实用,配合其超低维持功耗(典型值为0.25μA.Vdd=3.OV.Tamb=25℃).只要有一维持电池就可以长时间掉电保持实时时间计时,笔者选用3.6V锂电池。利用其第(3)脚的中断输出触发单片机中断.当计数完60次后去读取PCF8563中的时间寄存器数据,以实时更新数码显示,电路上见图。

  显示部分选用4只普通LED数码管.注意第3个数码管设计为反装,以便配合第2个数码管显示时间中间的两点,这两点闪动,可利用PCF8563可编程输出的CIX信号实现,电路见下图。显示采用动态扫描方式。

  三、软件接口

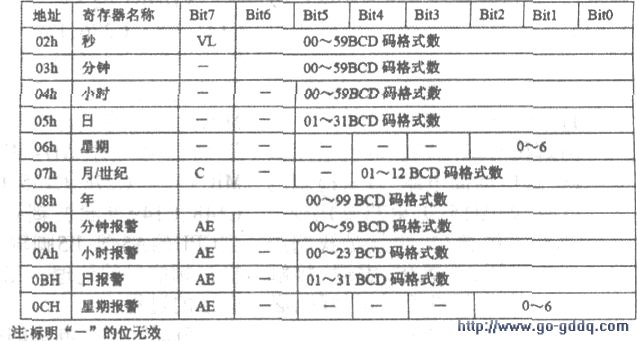

  PCF8563共有16个寄存器,其中OOH-OIH为控制方式寄存器.09H—OCH为报警功能寄存器.ODH为时钟输出寄存器.OEH和OFH为定时器功能寄存器.02H~08H为秒时间寄存器。其中附表列出的寄存器是以BCD码的形式存储的:所以读取显示和修改时间时要进行格式转换。相关子程序如下:

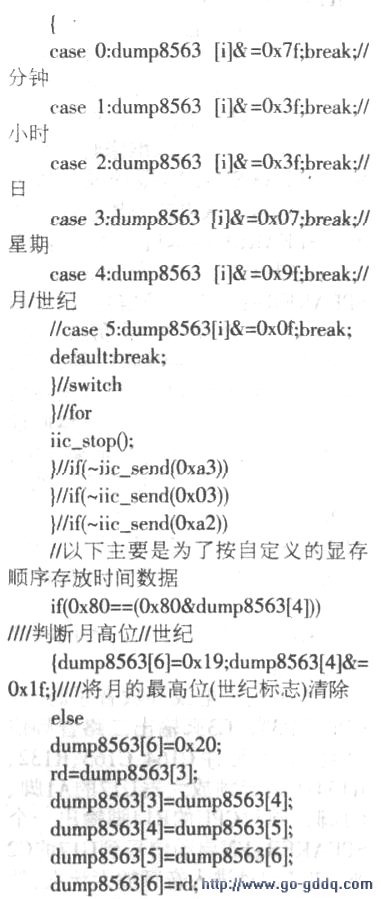

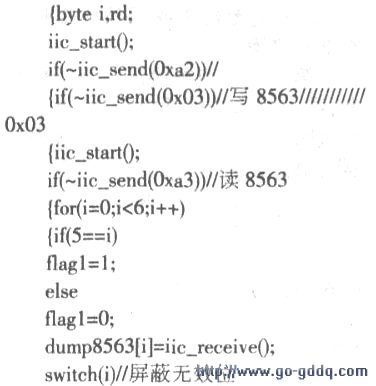

  1、读取PCF8563时间寄存嚣的干程序voidread85630//读出后转换放入显存

  四、焊接和调试

  焊接时,如果使用了维持电池,则要特别小心D2的方向,千万别焊反,并且保证D2良好,即反向没有击穿,否则维持电池可能会爆炸!

  为防万一,可以适当调大电阻R16的阻值。通过调节C2的容量使振荡频率为32.768kHz,有条件的朋友可以用秒脉冲测试仪,调节C2使其误差尽量小。

  五、扩晨和提高

  设计的单片机是STC12C5204AD,预留有PWM语音报时接口,感兴趣的读者可以扩展程序;或者可以设计为电压显示表,或者按设计要求做成其他实验电路等。
