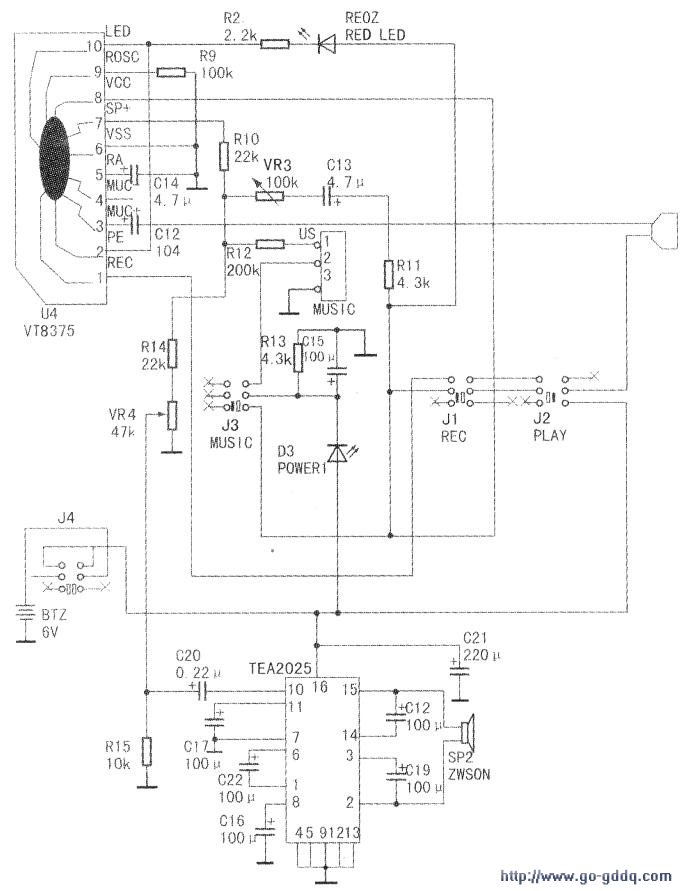

录音喊话器设计如下图所示，录音喊话器在外部使用上有四个琴键开关，分别是：电源开关(J4，POWER)、音乐开关(J3，MUSIC)、录音开关(Jl，REC)、喊话／放音开关（J2．PLAY）。另外有一个音量调节电位器，用以调节音量大小。
使用也非常简单，用户打开电源开关通电，直接就能对着话筒喊话，声音被扩音而出；用户按下音乐开关，就会发出很大的音乐声，作为提醒或警示用；用户按下录音开关，录音灯亮，就可以对着话筒说话进行录音，录音结束时恢复录音开关；用户按下放音开关时，喊话器就会反复播放刚才的录音，直到切回放音开关到喊话功能位置。
喊话器电路包括几个部分：电源电路、录放音电路、音乐电路、功放电路。
其中最重要的电路就是录放音电路，这里ISD1810采用喊话器专门的COB设计，只有单列10个脚，型号编为VT8375。它完成录音、放音的工作。
在录音状态时，话筒捡拾外界声音信号进入VT8375录放音IC并存储起来；在放音状态时，VT8375将存储的信息还原出来，输出声音信号。声音信号通过VR4电位器调节音量大小，送入功率放大器集成电路TEA20250这是一个10W的立体声功放，它接成BTL方式以双功放推动一个喇叭，以实现低电压下(3~6V)有较大的声音输出(5～10W)。
