一、电路结构

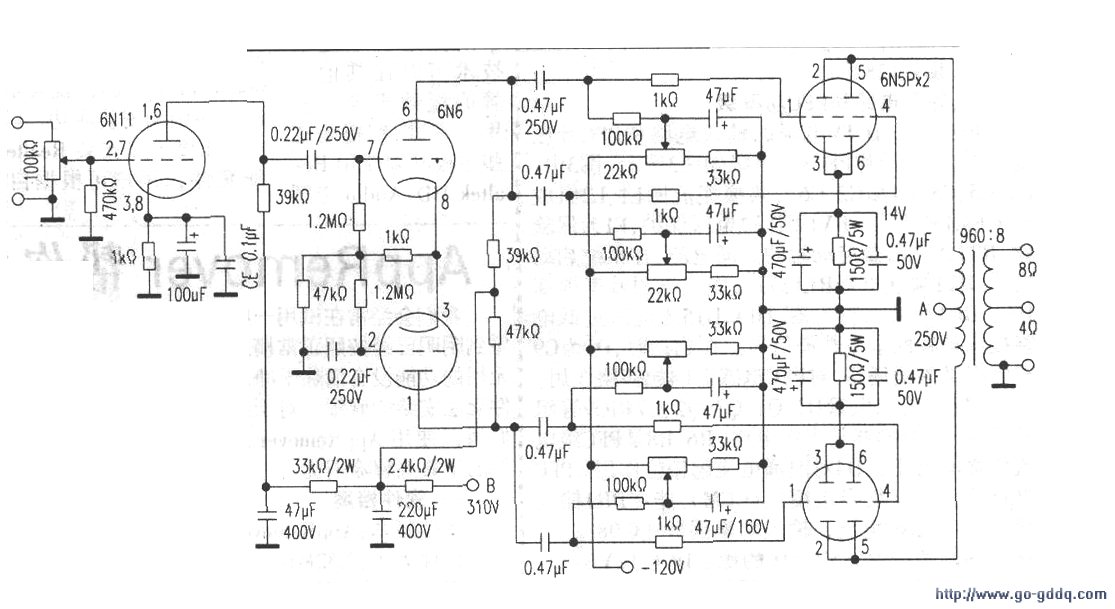

本功放电路原理见下图，图中是一个声道的线路，另一声道完全相同。由Vl构成输入电压放大级，V2构成倒相推动级，V3、V4构成推挽输出级。
由于前置输入电压放大级对整机的信噪比指标起决定性作用，所以V1的品质非常重要。为此，采用了6N11发烧名管担当此任。该级采用经典的三极管放大形式，工作可靠，线路简洁，更具音响性。推动级采用6N6阴极裂相电路。
在业余条件下，共阴极裂相电路容易获得一对幅值相等的正负信号。
本级承上启下至关重要，为功放级工作在低失真、高效率状态奠定了基础。
输出级由6N5P担任，该管系低内阻、大电流双三极管。实践证明，用它作音频功率输出很好。功放输出级采用双偏置电路结构，这种方式既能提高电路的稳定性，又能随心所欲地对末级功放工作状态进行调校（该管离散性较大，用自给偏压难以达到最佳状态）
