2、流程图
设置切换及状态0、状态1、状态2、状态3的流程图分别见下图(a)、(b)、(c)、(d)．计数显示延时子程序的流程图见下图( e)。而状态4～6的流程图结构分别与状态1～3相同，不同的只是输出端口的符号。将状态1～3流程图中的输出端口符号P3改为PO，P1改为P4，P2改为P5，就可以得到状态4～6的流程图了。为了节省图的空间，笔者将一些顺序语句指令合并到一个框中，但仍然是一行与一条指令对应，很适合读者对照阅读。

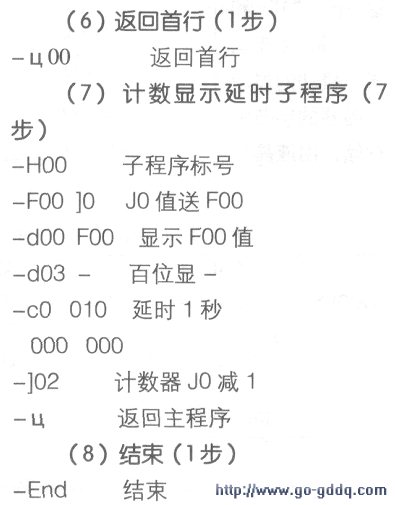

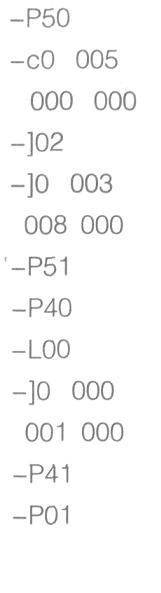

3、程序及注释
注：一条指令超出2字节，从第3字节起换行书写。
(1)设置切换及状态0(13步)
