用监控云台制作的中九自动寻星器
来源:本站整理  作者:佚名  2011-11-14 10:41:43



  1、器材准备按照下表中所列清单选择合适你的器材。

  2、组装寻星座把天线组装到云台,然后将天线高频头输出孔用F头将云台上的一根细高频线做好,再在云台的底部侧面开两个直径8mm孔,一个用来安装F头螺旋座,该口是连接馈线到接收机的端口;另一个口用来安装一个快速电缆连接插口,一般如果不需要将手动按钮安装到接收机的话,只要连接2芯线的插口就可以了,否则考虑选择5芯电缆的连接口。连接2芯电缆只是用了云台中的一根公共线和一根自动线(我们下面用到的就是这两根)。

  3、寻星驱动板的安装元件使用很少,自己用一块6cmx5cm万用线路板,按照原理图将元件布置好后,再用跳线或焊锡把元件照图连接起来,全部安装并连接好后再仔细检查几篇,保证万无一失下进入下一步调试。

  4、寻星驱动板的调试驱动板启动部分由R6、PH2、R2、VR2、Q2、D2、J2组成,自动寻星部分由R5、PH1、Rl、VR1、Ql、Dl、Jl组成。

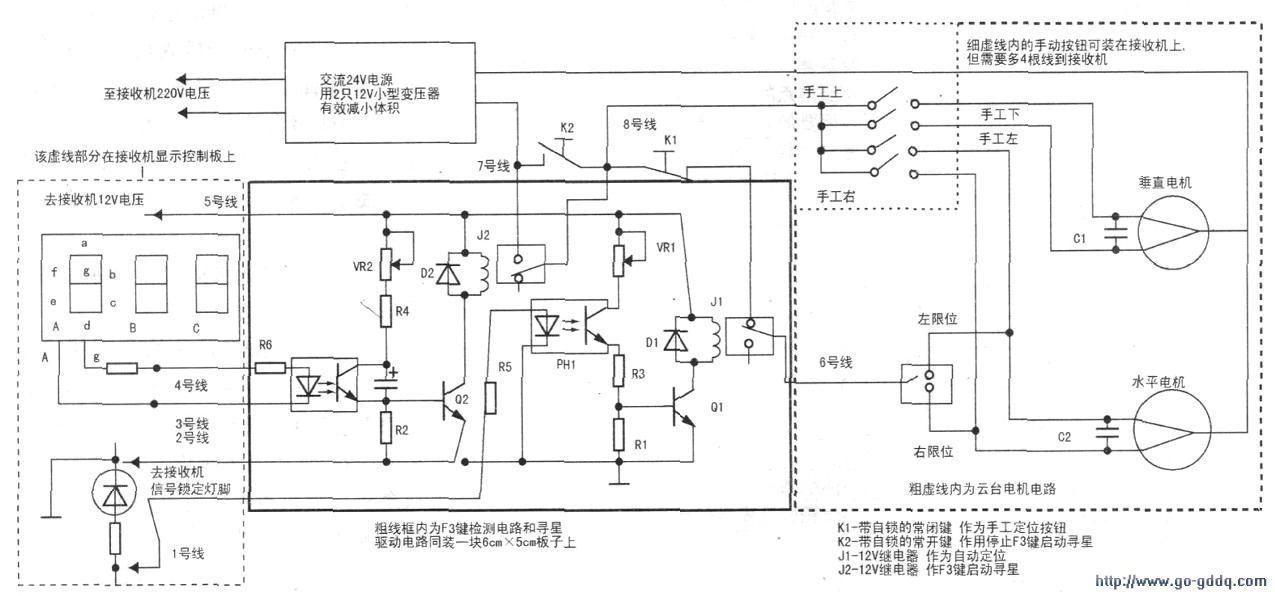

  调试时先把板子12V电源连接好,寻星驱动板寻星部分用镊子短路一下PH1输出端,此时继电器应有吸合声,否则说明Ql推动电路有问题,可以调整一下上偏电阻VR1。启动部分调试短接一下PH2输出端,同样应有继电器吸合声,否则说明Q2推动电路有问题,适当调整一下上偏电阻VR2即可正常。整个驱动电路极为简单,很容易一次成功,推动电路正常后再找一台已经收到信号的接收机,拆开机壳卸下显示面板找到最左边的一位数码管,从中间引出信号送入R5端,信号锁定灯上引出信号送入R6端(详细见右图)。下图为利用支台制作的简易静中通电路原理图。

  5、接收机F3快捷键启动寻星电路原理先把驱动板与云台的两根线连接好,打开接收机接通24V交流电源,按遥控器F3快捷键进入调星菜单(注意有的接收机按F3不能直接进入,那就需要通过系统设置菜单才能进入),此时接收机数码显示为POO或POOO,由于我们从P字数码管中间一行引出一个电平,送入驱动板的R6端子,让PH2光耦隔离后经Q2推动J2吸合,启动方位旋  转电机开始自动寻找卫星信号,一旦找到卫星信号后,由接收机的信号锁定等提供引出的电平信号,通过R5送入PH1光耦隔离后,经Ql推动J1吸合,电机断电立刻停止,采用F3键自动启动寻星系统有个两个好处,一是自动寻星时能直观地反应信号大小,中途可按F3快速地退出寻星状态,真正做到打开寻星菜单和启动寻星同步功能,二是我们都知道这不是动中通一没信号就能够快速对上卫星的,因此通过寻星菜单启动电机工作是有效避免不必要的误动作,这样即使当天线前方被遮挡时不会立刻就启动电机了,克服了一没信号就启动的现象。
