对单元楼宇对讲门铃户内机的改装
来源:本站整理  作者:佚名  2011-04-16 09:14:21

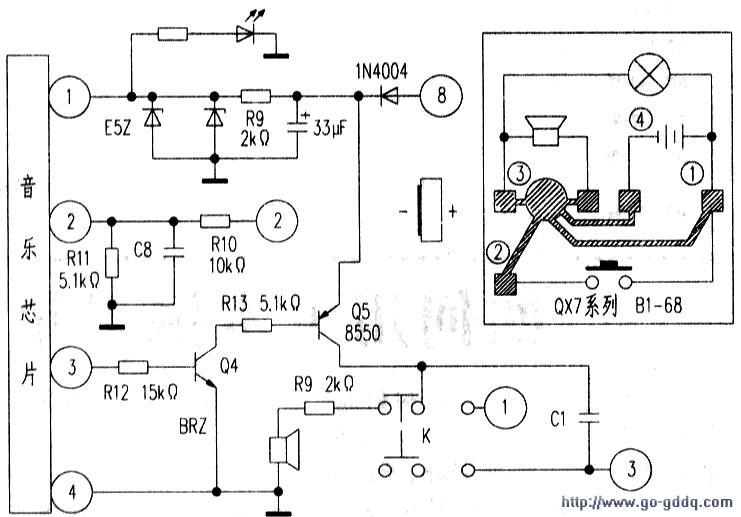

  这套对讲系统是“视得安”牌。打开分机后对振铃电路进行了测绘,发现比较简单,电路如附图所示。振铃芯片是一片软封装的小电路板,完全可以用玩具手机中的音乐芯片进行代换。原叮咚音乐芯片是四只引脚,经笔者编号分别是:①电源、②触发端、③音频输出、④地(外围电路的序号3和8是分机电路板实际标注的)。图中,E5Z是两只并联的贴片稳压二极管,将主电源从12V降压、稳压到3V,所以芯片的供电电压是3V。引脚②外接得两电阻构成串联分压电路,将12V电压降压、分压后送入芯片触发端,注意,这个电路是高电平触发,如果是低电平触发的话,可以加一级三极管反相器转换。按动主机的呼叫按钮测试②脚的电压变化就可以判断出是什么触发方式。③脚是音频输出端,注意这类电路采用的是直接耦合方式,直接推动三极管进行功率放大,在挂机状态下,开关K左侧的触点闭合,扬声器发音,同时音频信号通过电容Cl传送到主机话音放大电路进行同步振铃。

  接下来对玩具手机电路进行测绘。如图电路板型号为QX7系列、Bl-68型。不难判断出这个电路的4只关键引脚,并标出序号,注意纽扣电池的正负极性,这款电路实际是用了4.5V供电,降压到3V使用也是没问翘的,触发端通过按钮直通电源正极,所以,触发方式是高电平触发,音频输出端有两个端子,估计是BTL放大方式,测试其中音质最好的一个输出端子可作为改装需要的音频输出端子,附图已经标出。

  由于验证两块芯片的参数相符,所以可以按序号直接代换。操作时注意:拆下分机时,先标注连线的颜色和序号,拆一个线头就要用绝绿管套住来绝缘。在取出原芯片时,可用多股铜丝和松香吸除焊锡,可轻松完成。玩具手机的电路板比较大,可将其外接元件全部去除,然后用斜口钳对电路板进行剪裁,去掉按键矩阵部分,再用导线进行正确接线就可以了。

  接下来是对门铃分机的外壳进行装修。这种门铃的形状和壁挂电话桐似,只有两个按钮,一个是开锁按键,另一个是呼叫中心按键(未用)。白色的塑料外壳比较单调,笔者将开锁按钮拆卸下来,将上面的钥匙凹形标记用小钻头镂空,然后镶人一只接好线的,旧呼机照明用的绿色贴片发光二极管。接下来用熔胶枪将热熔胶棒加热后,挤涂在按钮的表面,要按顺时针从按钮中部向边缘作画圈,尽量减少气泡,最后在按键表面形成透明的一层胶垫,冷却后将按钮装回,并将发光二极管串接限流电阻后,如图接入电路,这样开锁按钮就具备了电源指示功能,并且具有磨砂质感,在傍晚发出迷人的淡淡绿光。
