这款红外线音乐信号发射与接收电路。其发射与接收的距离约10米，如上图、下图N所示。

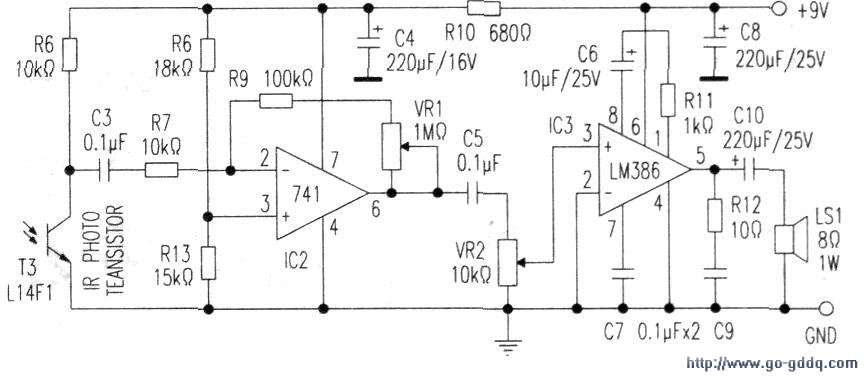

　　上图是红外线音乐发生器电路，电路中的IC1（UM66）是一种常见的音乐集成电路（即音乐片），它能输出连续的音乐信号。IC1的输出经电阻R2和R3加到由三极管T1、T2组成的驱动器电路。以驱动红外发射二极管LED2和LED3，以发射红外线（IR）束。驱动器T2基极上的发光管LED1（红色）是一种指示器，一旦上图电路加上电源工作，LED1会随IC1的音乐信号而闪亮，以指示电路正常工作。下图是红外线（IR）接收电路，该电路由光电三极管T3（L14F1），运算放大器IC2（741）、音频功率放大器IC3（LM386）、8Ω扬声器以及相关阻容元件等组成。该电路工作时，光电三极管T3将上图的红外线发射管LED2、LED3发送的IR信号（非电量）接收后变成电量，经电容C3和电阻R7耦合到IC2的反相端（2）脚。经IC2放大。IC2（741）是一种标准的线性放大器（反相放大）。电位器VRl是用于增益调节的。IC2将T3的光电信号放大后。

　　通过电容C5和VR2耦合后加到IC3（LM386）进行音频功率放大。由IC3的输出推动扬声器LS1发声，音量大小由电位器VR2可调。

　　上图、下图电路只要按图示参数进行组装。一旦安装正确。无需调试即可正常工作。

　　这里介绍的红外线（IR）发射、接收电路。很适合职校学生自制。以学习光——电转换（非电量到电量变换）。上图中的IC1可用任何一种音乐片代换。
