直流电焊机和交流电焊机的本质区别是前者输出为直流电。

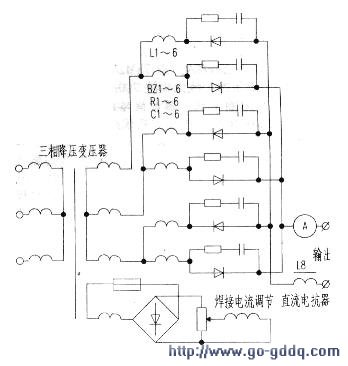

　　硅整流电焊机作为弧焊电机的节能换代产品，主要由三相降压变压器、磁放嚣和输出电抗器组成（如下图所示）。

　　磁放大器是其核心部件。它决定焊接所需的陡降外特性和焊接电流调整。L7分绕在I1—L6中。改变L7中的直流电流可改变电抗器的饱和程度。从而改变饱和电抗器的阻抗。也就改变了焊接电流。每只硅整流管和一只饱和电抗器串联，6个支路组成磁放大器。硅整流管两端并接阻容支路作为该管过压保护。输出电抗器为直流电抗器，作用是减小电流的脉动程度。使焊接电流更加平直，电弧稳定安静，同时改善了焊机的动特性。

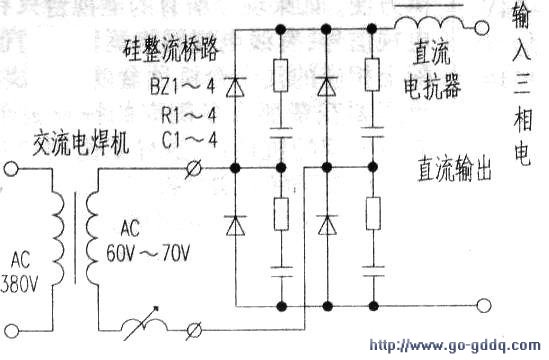

　　现成的交流电焊机可以改为直流电焊机。只要加上整流桥路和直流电抗器就可以了。只是脉动比前者要大。如下图所示。

　　现以直流输出150A以下的焊机为例来说明改制情况。

　　首先要求交流焊机有优良的陡降外特性。四只硅整流管选取金封螺拴型，耐压在300V以上，电流200A；电阻R1—R6为10Ω/2W；电容Cl—C6为O.5μF/300V。硅整流管根据通风条件选择散热器。如果采用通风机。散热器体积可以大大减小。

　　如自然冷却，每只管子需铝散热器重1kg以上。如果凑巧交流电焊机次级线圈为相同两股并绕，除线头外互相绝缘，可以采用2只整流管。
