利用电脑串口捡测遥控器编码电路的制作
来源:本站整理  作者:佚名  2010-10-15 08:59:03

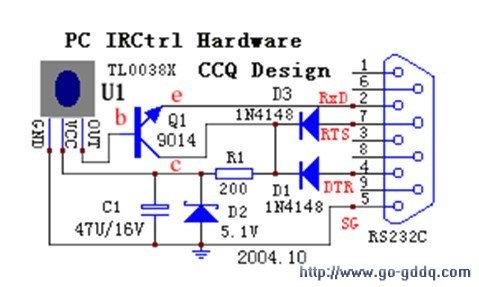

      串口接收器电路很简单(如图),只要有一点电子元件、焊接及万能表电压测量知识,就可能进行自己DIY接收器电路。 下面介绍元器件的作用:

  • U1接收头可以用TL0038A或TL0038B型号,其主要是管脚定义不一样,功能是相同。TL0038A的标记N处是一个缺脚,接收头TL0038B没有缺脚,只要拿到接收头管脚排列和其中的那一种管脚排列一样,就说时其管脚的定义就一样;
  • Q1(9014)的作用是提高接收头拉电流能力,保证当串口2脚有较大拉电流时,不至于接收头拉电流太大使其电压下降到无法正常接收电压;
  • D1、D3(1N4148)的作用是串口中4、7脚对地(5脚)在没有运行程序时一般电压为-6V—-13V,当运行程序时 电压为+6V—+13V,二极起隔离负压的作用;
  • R1(200欧电阻)的作用是限流电阻,其选取范围可以从100到470欧(200为最佳),根据串口4、7电压高低选择,电压高选大一些,电压低选小一些,推荐用200欧电阻。其功率标称不管是1/4、1/8的电阻都可能用,因为功率很小所以都没有关系;
  • D2(5.1V稳压管)的作用是保存5V电压恒压.滤波电容保证5V供电稳定。有两种功率标称1W和0.5W,这两种都可能用;
  • C1(47UF/16V)的作用是滤波电容保证5V供电稳定。其容量可以在47UF--220UF范围选取。耐压只要在10V以上都能用。

元器件参数及外观列表:

位号

元件名

元件描述

外观

U1

TL0038A
TL0038B

1.一体化红外线接收头,电视机或VCD等里面都有。
2.接收头有两种管脚定义.只要你买的接收头管脚排列如图所示的一种,相对应的管脚定义如图所示。
3.TTL0038A与TL0038B只是作者用型号,其它型号都以用,只要管脚定义一样、VCC电压为5V就可以通用。
4.TL0038A、TL0038B判断就看接收头管脚排列是否有空脚(标记N处),有就TL0038A型号。

     TL0038A

                TL0038B

Q1

9014

9014为NPN型三极管,其管脚定义如图所示,E、B、C分别对应电路图中的三极管E、B、C。

D1、D3

1N4148

1N4148二极管,图中(-)端对应电路图中的1N4148二极管箭头左边的黑线。图中(+)端对应电路图中的1N4148二极管箭头右边的黑三角。

R1

200欧电阻

200欧稳压限流电阻,可用选择100欧到470欧之间电阻(推荐用200欧电阻),1/4W、1/8W电阻匀可使用。

D2

5.1V稳压管

5.1V稳压管的管脚判断与1N4148二极管一样,5.1V稳压管功率标称有1W(图左)或0.5W(图右)在这电路中都可以用。

C1

47uF/16V电容

47uF/16V电容为滤波电容,容量为47uF-220uF耐压、耐压在10V以上匀可使用权。如图所示电容上的白线(-)端为电路图中C1黑线(负端)。

RS232C
及三芯
电缆线

串口9芯母头
及三芯电缆线(2米左右)

1.串口9芯母头就是9孔的接头,电脑上的串口接头是9针,购买时注意这个就可以了。
2.图中是一次成品的串口母头,我们要买的是串口9芯母头及外壳。
3. 串口9芯母头引脚判断,一、可以根据接头上所标的数字判断;二、可以把接头对着自己,上面5个孔、下面4个孔,上面5个孔是从右到左为1--5、下面4个孔是从右到左为6--9。

购买以上元器件后你就可以准备制作:

  1. 准备电烙铁、焊锡、助焊剂、万能表制作工具;
  2. 因电路很简单就用做电路板,直接在串口头搭焊元器件即可;
  3. 电源部分:在串口4,7脚个焊上(D1、D3)1n4148正端,把(D1、D3)1N4148两个负端与(R1)200欧电阻的一端焊上,再把(R1)200欧电阻另一端与电容的正端、稳压管的负端焊在一起,接着把电容负端及稳压管正端焊到串口5脚,这样5V电源就好了;
  4. 接收部分:(Q1)9014三极管的E极接来串口2脚上,C极接到(D1、D3)1N4148两个负端及电阻的一端焊处,把2米的三芯线的一端三根线分别接到(R1)200欧电阻另一端与电容的正端、稳压管的负端焊处给接收头提供5V供电、串口的5脚提供接地、接到(Q1)9014三极管的b极起来接输入,把2米的三芯线的另一端三根线分别接到接收头的VCC、GND、OUT各管脚;
  5. 把焊好电路的9芯串口母头放入串口外壳安装好后,电路就算已经完成了。
  6. 运行IRCTRl程序后保证软件中打开的串口为你接接收器的串口并在串口接入收接器电路。要进行电路中5个电压点检测,分别是接收头的VCC电压为4.5V以上、接收头的OUT电压为3.7V以上、串口的2脚电压为3V以上、串口的4脚电压为6V以上、串口的7脚电压为6V以上,如果这5个点电压不符合要求请回来第3步重新查找,如果这5个点电压对了就说电路连接正常了。

接收指示灯及电源指示灯如图:

      接收指示灯电路电在原有电路基础上增加的元件,电源指示灯电路代替原有电路中的5V1稳压管。


遥控测码程序
