一种长寿命低噪声的电磁制动控制电路
来源:本站整理  作者:佚名  2010-09-04 09:55:06

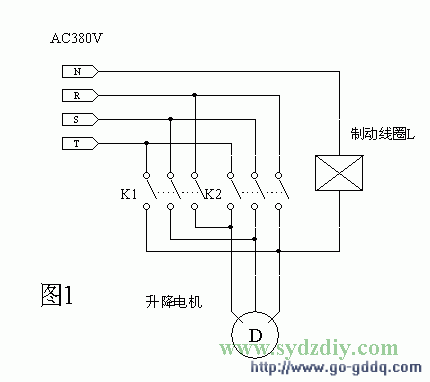

  图1是机电设备中一种常见的电磁制动电路,其工作原理是当K1(或K2,电机运转方向不同)闭合时电机D得电工作,同时制动线圈L得电打开刹车。使用中发现,如果该电路长时间工作时,制动线圈很容易被烧毁,并且正常工作时也伴有嗡嗡的低频叫声。通常制动器工作时,都需要制动线圈有较大的电流制动器才能打开,当制动器打开后较小的电流便能维持其工作。而图1中制动一种长寿命低噪声的电磁制动控制电路线圈一直工作在制动器打开的模式,其电流大,长时间工作温度升高,易导致烧毁,如果制动线圈的制作工艺差,流过制动线圈的交流电很容易带来50Hz电磁振荡声。为此,本人制作了一种以大电流打开、小电流维持其工作的电磁制动控制电路(见图2),经使用该电路性能稳定,无噪声,一直延用至今三年多从没出现过故障。

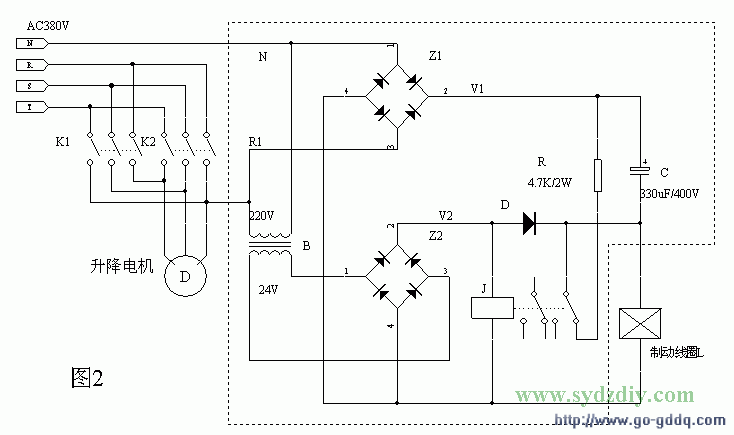

  工作原理:当电机工作时(K1或K2闭合)R1~ N两端220V的交流电,一路经Z1整流在V1端产生220V脉动直流电,经C流过制动线圈L,由于C的电流特性是从大到小,在上电瞬间的大电流流过制动线圈L打开制动器,同时电机D得电工作;另一路经变压器B变压后输出24V交流电,经Z2整流后输出24V脉动直流电,经D流过L线圈,C充电结束后用这一较小电流继续维持L工作。由于制动线圈中流过的是直流电流,电磁铁的磁力线方向不变,所以吸合好,无噪声;当K1(或K2)断开时,电机失电,同时B失电,制动线圈L无电流流过,制动器动作,电机停转。为了使本制动系统能反复快速的多次启停,加入了放电回路J和R,电路工作时V1端24V直流电压使J吸合,J的常闭触点断开,放电回路不工作;电路停止工作时,J失电,C的电压经R和J的一组常闭触点放电,为制动器下一次启动作好准备。D为保护二极管,在电路启动时防止C的充电流流过J和击穿Z2。


一种长寿命低噪声的电磁制动控制电路


  元件选择:所有元件均无特殊要求,Z1用600V/3A桥堆,Z2用600V/1A桥堆,C用330uF/400V电容,B用220V/24V/20W工业变压器,J为普通小型继电器,R为47K/2W碳膜电阻,D为1A/1000V普通二极管,此电路只要组装无误,无须调试便可工作。
