用二手锂电池自制随身电源
来源:本站整理  作者:佚名  2010-08-29 08:00:36



  近日同事的笔记本电脑电池出了故障,欲将其扔掉。本人将其打开取出电芯,原为LG的2400mAh锂电,型号为1865,即长为65毫米。直径为18毫米。

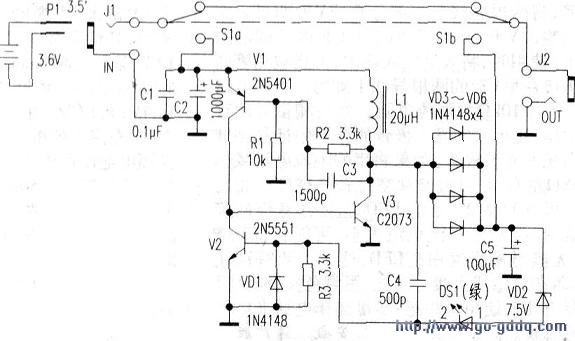

  一共挖出四节,性能很不错,经测试,有一节短路,有一节断路,两节完好无损。于是决定用此自制一个随身电源。由于锂电的充电电路复杂,不便自制,便用手机的万用充电器充电,但只可充3.7V的电池,于是采用两节并联,并加以开关升压器的思路。电路见附图。

  电池用一个φ3.5mm的插头和升压器相连。充电时用手机充电器夹住充电。由于容量大,充满要一天半的时间,升压器采用反激式结构。这种结构可以不用自制变压器,用成品电感即可。

  C1、C2是滤波电容,V1和V3构成正反馈回路。R1、R2对V1提供偏压和反馈,当电池电压低于2.8V时,V1的偏压不足,V1截止。电路停止工作。起到保护电池的作用。C3、C4是加速电容,起到减小开关管功耗的作用,且C4和L1构成谐振,可以有效降低开关管关闭的功耗,提高带载能力。VD2是稳压调整管,使电压稳定在7.5V同时,由下C4的存在,V2能很快地放掉V3基极的电荷,提高V3的关断速度。由于手头只有1N4148开关管,如果只用一只1N4148,由于大电流下二极管的反冲效应,影响关断速度; 二极管发热,将影响效率,有烧毁的危险,于是四只并联,方解决问题。J2 可接上万用插头和手机插头,方便实用。此电路简单,用面包板即可搭焊。接上电源绿灯点亮,此时电压为7.8V。电流19mA。在输出500mA电流时,仍有6V以上的电压(此时灯不亮),完全达到要求。元件尽最用优质小型元件,电感尽量用体积大的。本电路效率为70%。三极管V3若用内阻更小的高频开关管,效率还可提高。三极管加散热嚣,输出500mA时温度为56℃(室温32℃),长期工作没有问题。

  在J1、J2间还可加一个卣通开关S1,当用电器的电压较小时跳过升压器,免得空耗电能。整个电路和电池装入一个眼镜盒,开关和插头露在外面。本电源十分好用,在外野营时,手机可连续使用几周,且携带方便。
