多媒体有源音箱修理心得体会
来源:本站整理  作者:佚名  2010-08-19 09:51:32



  本人从二手店花60元钱购得一款上海产牌子为斯倍力的有源多媒体音箱,标注最大功率为240W,此音箱为高效防磁设计,两只独立正方形白色箱体,里面分别装有三只高效防磁喇叭,功率为10W4Ω,15W4Ω,30W4Ω。

  连接好主副音箱线输入信号试机,发现副音箱无声,调节四只电位器有很大的阻力像被卡住,打开主音箱取出电路板,先将四只电位器用无水酒精清洗了一遍,转动感觉灵活多了。

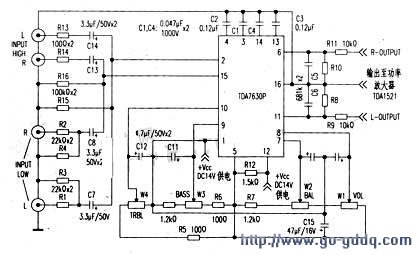

  四只电位器修好后,便开始寻找另外一声道副音箱无声的原因,此音箱分别为两块独立设计的电路板,一块为前置音量音调处理板,以TA7630为核心,工作外围电路如图所示,另外一块为功率放大器,以TOA1521为核心,工作外围电路在此没有绘出。从功率放大板到前置处理板之间是使用接插排线连接传递电源及信号共5根线,由于此两块板上除集成电路,其外围元件很少,所以判断很有可能为接插器排线接触不良所致,于是在没有断电情况下来回拔插了几下接插器,当时两只音箱发出了声音之后突然又没有了,可能是在通电工作中拔插时产生的小脉冲导致新的故障出现,后来将信号直接输入到后级功率放大板上两只音箱都正常,问题应该出在前置板上,于是测试了前置板除TA7630P外所有外围电路元件都正常,怀疑可能是TA7630F损坏,将其代换后故障排除,最后试听正版CD音乐时感觉音质非常不错,层次分明音质饱满有力。

  修理总结由于本人在修理过程中不细心,在通电工作中来回拔插接插器排线导致前置处理板上TA7630P损坏,好在功率放大TDAl521没事,因此望广大同行今后修理类似的问题时多加注意,以免产生不必要的麻烦。以上这篇稿子有写得不正之处还请广大师傅同行们提出宝贵的意见。
