自制多功能通用编程器
来源:本站整理  作者:佚名  2010-07-19 14:10:25

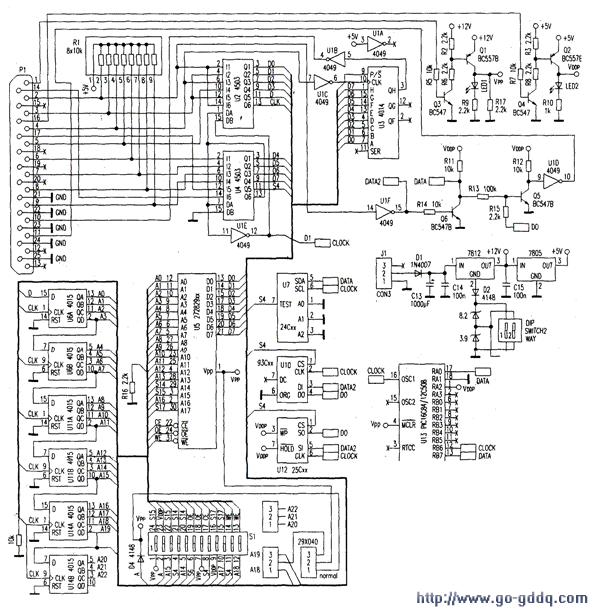

  本多功能通用器功能强大,支持超过400种常用的芯片的编程,包括MCS-51系列、PIC系列、  AVR系列单片机,以及EPROM、EEPROM、FLASH、I2c、93Cxx等系列。电路原理如附图所示,分为编程电压调节、写数据、地址数据控制、寻址、读数据和串行编程等六个单元。

  1.编程电压调节单元
    编程器采用24V稳压直流电源供电。利用二极管串接在7812接地脚拉高地电平来升高输出电压。可以用2位DIP开关的不同组合将二极管接人或短接。例如:当2位DIP开关都处于ON位置时,7812接地端串联了lN4148,输出电压是12.7V;当2位。DIP开关都处于OFF位置时,7812接地端串接lN4148和8.2V稳压管,输出电压变为2lV。

  编程电压Vpp和VCC只在编程和读芯片的时候处于接通状态,通过计算机并口的PINl和PINl6来控制编程电压。当PINl/16处于低电平时,Q4、Q2处于截止状态;当PINl/16变为高电平时,Q4、Q2导通,在Q2集电极获得编程Vpp/Vcc。

  2。写数据单元及地址、数据控制
    写数据单元由2片4503控制写入字节及编程器的寻址。4503有6个缓冲器,通过计算机并口控制。U2控制低4位(D0~D3)及移位寄存器的寻址部分(D和CLK);U4控制离4位(I)4一D7)、读写及编程脉冲。

  3.寻址单元
    寻址单元由三片4015组成地址寄存器,在每次读写操作之前填充正确的地址。

  4.读数据单元
    读数据单元主要用于从芯片中读出数据及编程时校验数据。由8级同步并人/串出移位寄存器4014组成。并行输入用于连接EPROM数据总线。

  5.串行编程单元
   串行编程单元用于支持24系列、25系列、93系列及部分PIC单片机的编程。
