制作会应答的红外遥控接收装置
来源:本站整理  作者:佚名  2010-07-13 09:58:24



  笔者家中有一台海信29英寸彩电,每当遥控时,彩电上有一只蓝色发光二极管闪烁,以表示接收到遥控信息。

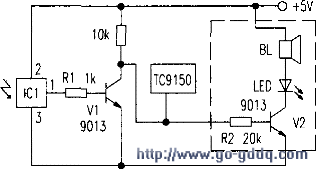

  受此启发,笔者将自己制作的各种红外遥控装置也增加了该功能,只需增加4个元器件,非常简便易行。图中虚线内是增加的元器件,ICl是三端红外遥控接收头,平时输出高电平,经Vl反相输出为低电平,V2截止。当接收到红外遥控信号时,ICl输出的数据经V1倒相,一路送到接收解码集成电路TC9150,另一路经限流电阻送到V2,驱动发光二极管及电磁讯响器发出声光应答,反应很灵敏。

  由于声光应答部分对红外接收信号有分流作用,故图中限流电阻R2不能过小,否则会影响TC9150接收灵敏度。V2放大倍数也越大越好。发光二极管尽量采用高亮度的,颜色可自取。电磁讯响器可用石英闹钟里的,以便增加的部分,尽量体积小巧加装方便。
