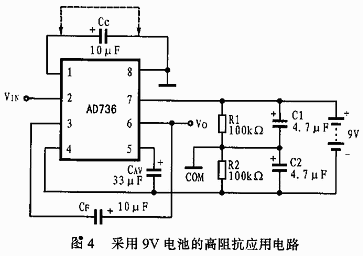

图4为采用9V电池的供电电路。R1、R2为均衡电阻，通过它们可使VCOM=E/2=4.5V.C1、C2为电源滤波电容。上述图3和图4电路均为高阻抗输入方式，适合于接高阻抗的分压器。

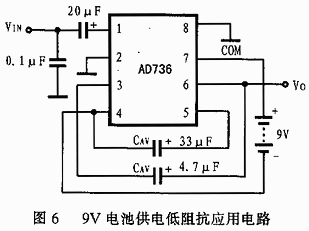

　　图5和图6分别为低阻抗输入方式时，用双电源供电和采用9V单电源供电时的典型应用电路。

4 注意事项

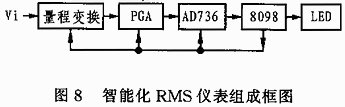

　　图7是由AD736构成的简单RMS仪表组成框图。图8是由单片机8098和AD736等芯片组成的可测量交直流有效值的智能化RMA仪表组成框图。

                 AD736构成的简单RMS仪表组成框图

应用AD736来制作RMS仪表时，应注意以下几个问题：

　　（1）当被测交流电压超过200mVRMS时，必须在AD736前加一级分压器，以将被测电压衰减到200mV以内。在采用

AD736典型电路制作RMS仪表时，可在AD736的输出端接1.0级、200mV直流毫伏表，或接3位半数字电压表（DVM）。也可利用典型的500型万用表的直流电压档，加上AD736的典型应用电路改制成RMS仪表，AD736应用电路的电源可取自万用表内的9V电池。

　　（2）若要测量交流电流的真有效值，应在AD736前面加一级分流器。此时应用AD736可选图6所示电路。

　　（3）设计高精度真有效值RMS时，还应考虑被测电压的波峰因素Kp（波峰因数Kp是被测信号的峰值与真有效值之比）的影响，应仔细选择合适的CAV.常见的正弦波、言波、三角波和锯齿波的Kp≤2，此时CAV可取33μF.但对于窄脉冲或晶闸管的波形，由于Kp>2，因此应适当增大CAV的容量，以延长取平均值的时间，从而减少由Kp>2所引起的附加误差。
