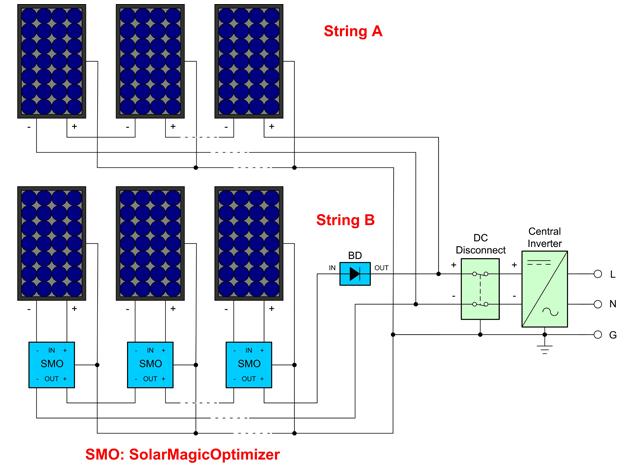

图 2 显示了采用 SolarMagic™技术的典型光伏系统：
该系统拥有由n个模块并联形成的两个组列，为便于演示，图中每个组列仅显示3个光伏模块，但组列通常由 5 到 12 个模块并联构成以获得 500-800V 的组列电压。
组列 A 的所有模块没有照射失调问题，每个模块都具有相同的特征，且照射均匀。
组列 B 的所有模块由于遮蔽、定向倾斜或聚集了更多的灰尘而具有不同的特征或照射失调。每个模块的输出在 SolarMagic™优化器（SMO）模块的输入点相连。每个 SMO 的输出采用与组列 A模块相同的串联方式。
图 2：采用 SolarMagic 功率优化器的光伏系统的简化光伏接线图。
SolarMagic™优化器模块具有高效集成的电源电路，采用最大限度提高各光伏模块输出功率的最大功率点算法。因此，整个组列具有相同的输出电流，极大减少了热斑问题和采用内部旁路模式。每个 SMO 模块将调节其输出电压以符合整体的总线电压。
结果是整个光伏系统将呈现具有单一最大功率点的 I-V 曲线，简化中央逆变器的操作，并尽可能降低失配带来的发电量损失。
下表汇总了太阳能光伏系统受到部分遮蔽后的现场测试结果，最后一列显示了 SolarMagic™技术对损失能量的补充百分比。
时间 | 遮蔽阵列（%） | 遮蔽导致的功率损失 | Solar Magic 对损失能量的补充（%） |
上午 9：30 | 13% | 44% | 50% |
上午 10：30 | 11% | 47% | 58% |
上午 11：30 | 9% | 54% | 66% |
中午 12：30 | 6,5% | 44% | 65% |
下午 2：30 | 3% | 25% | 40% |
