附录B硬盘电机驱芯片引脚电阻值（又称为打阻值）

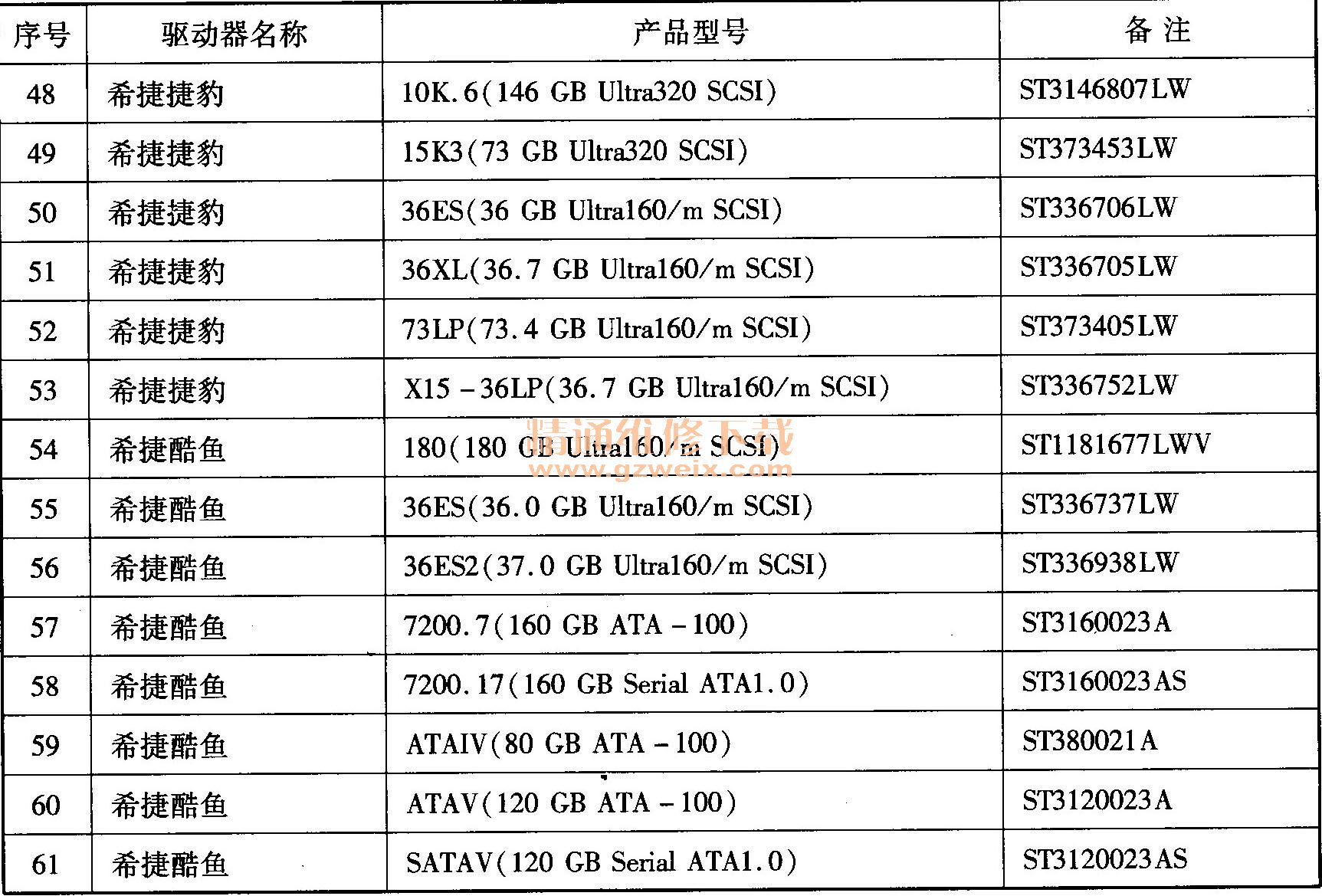

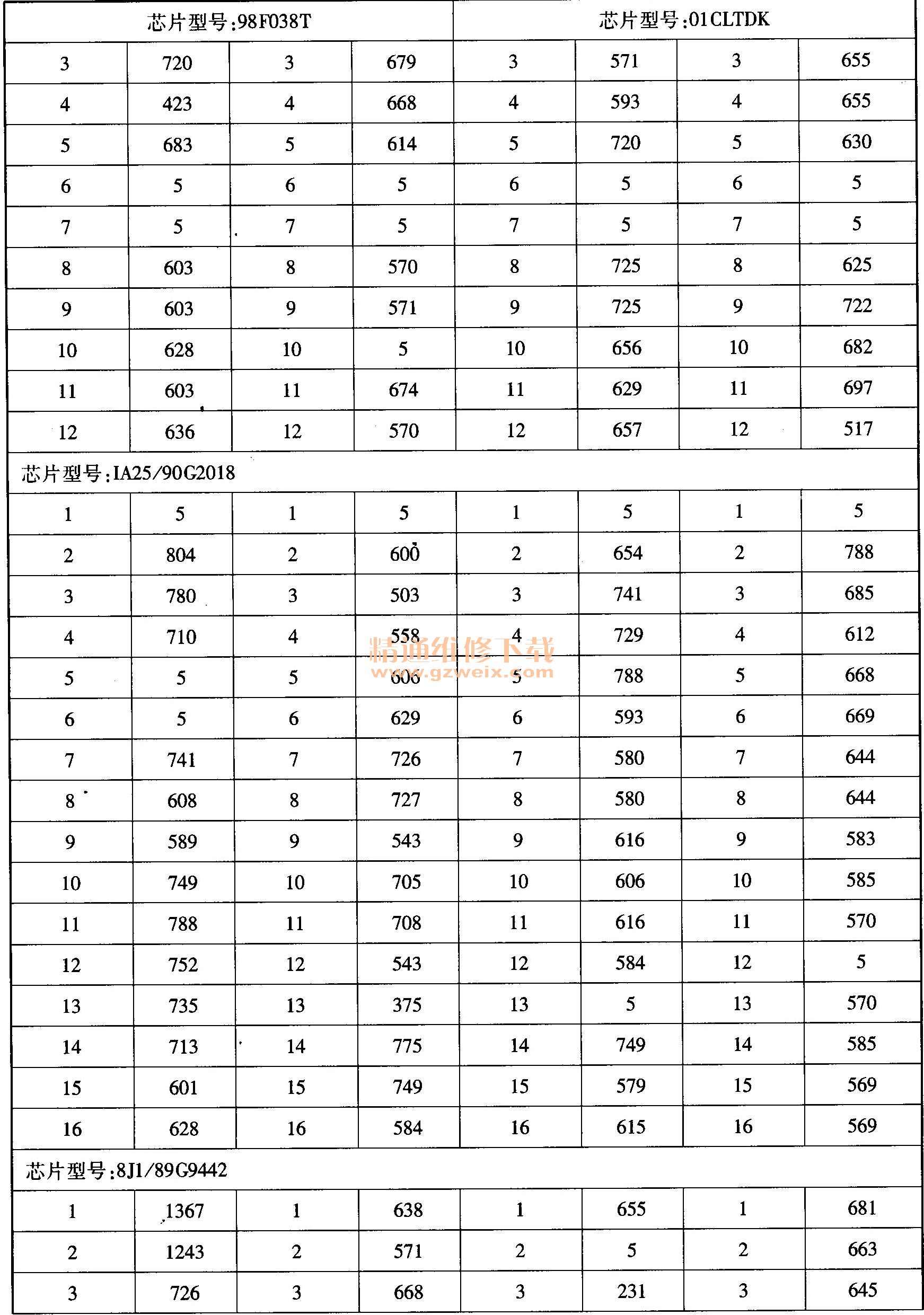

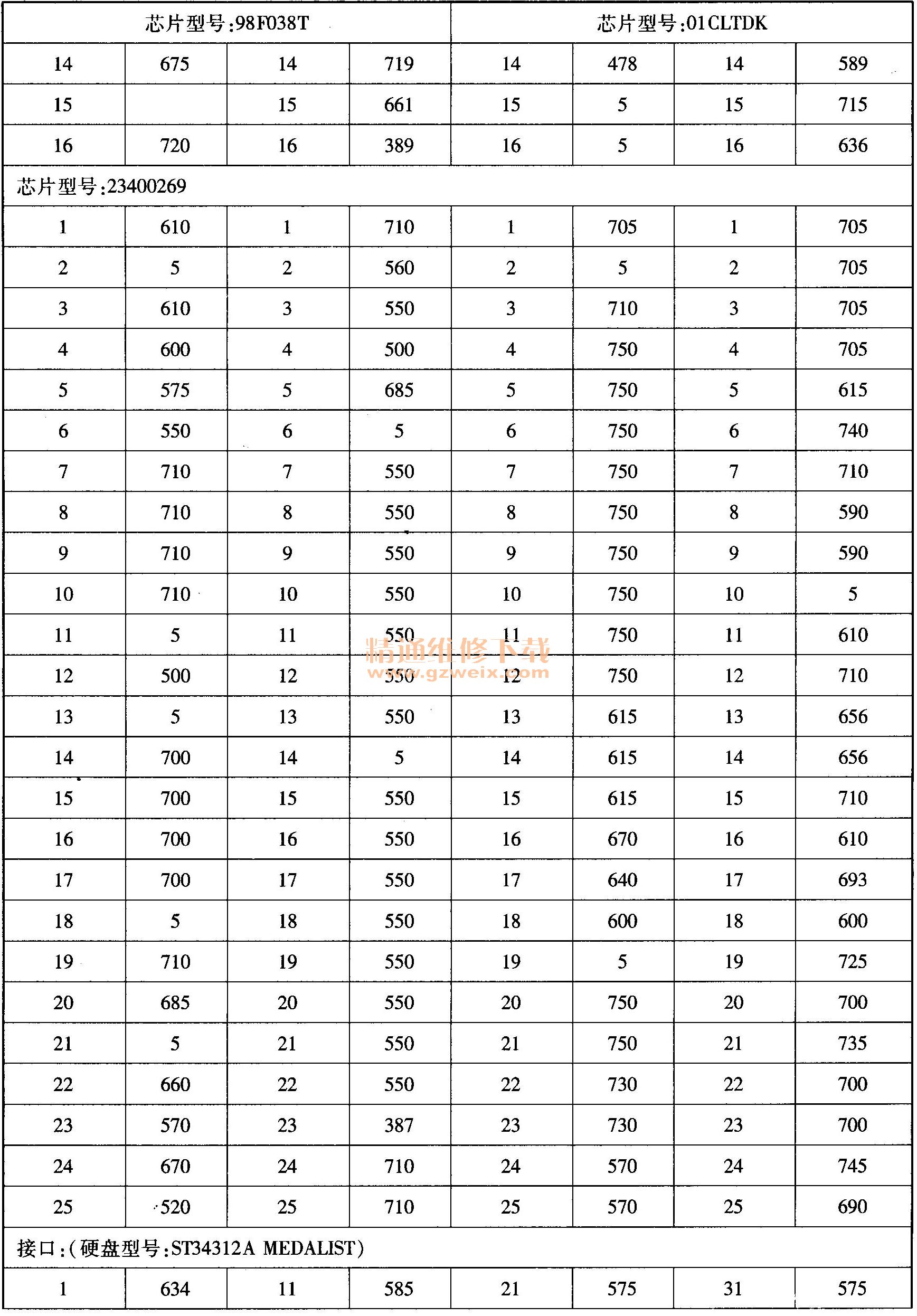

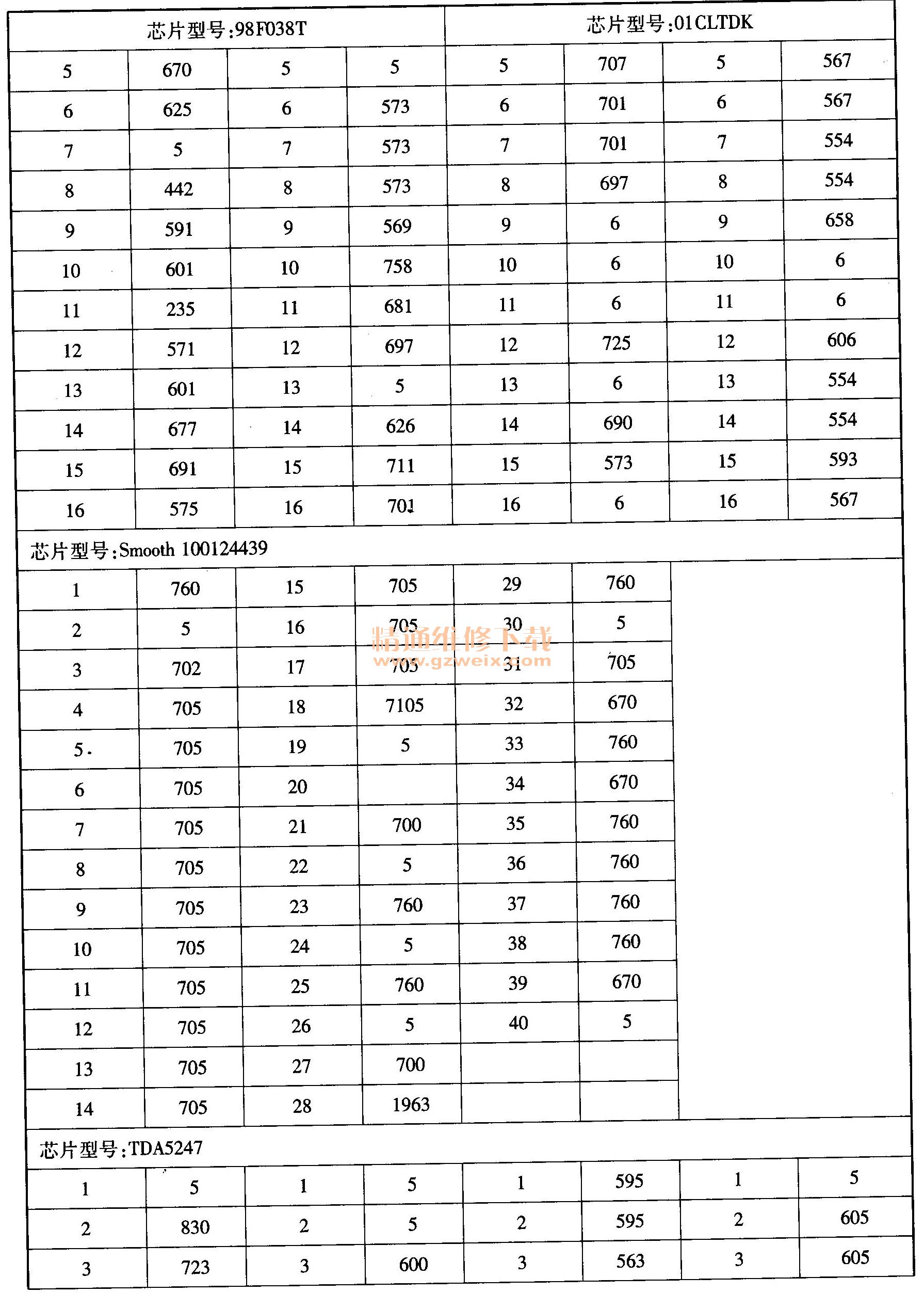

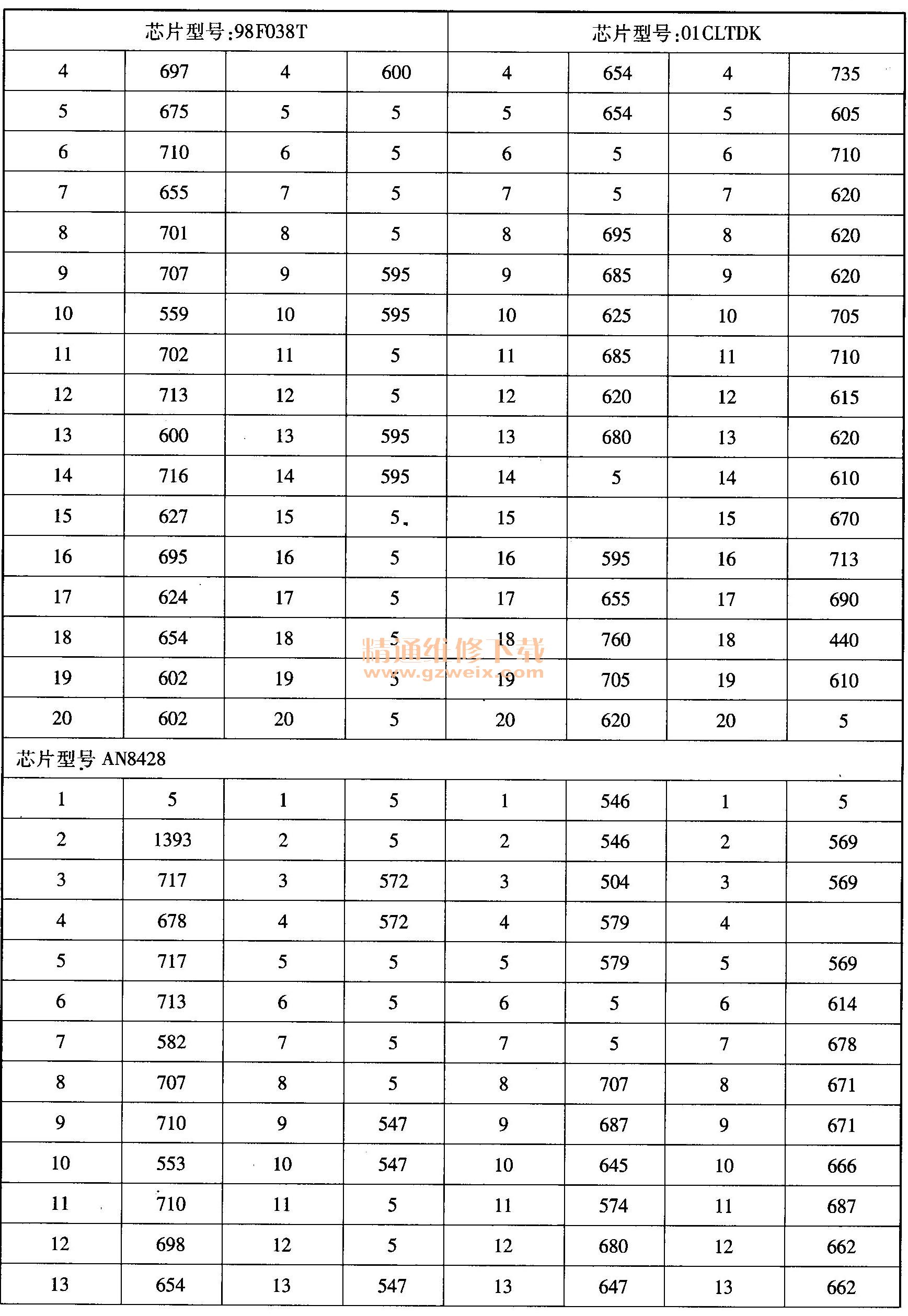

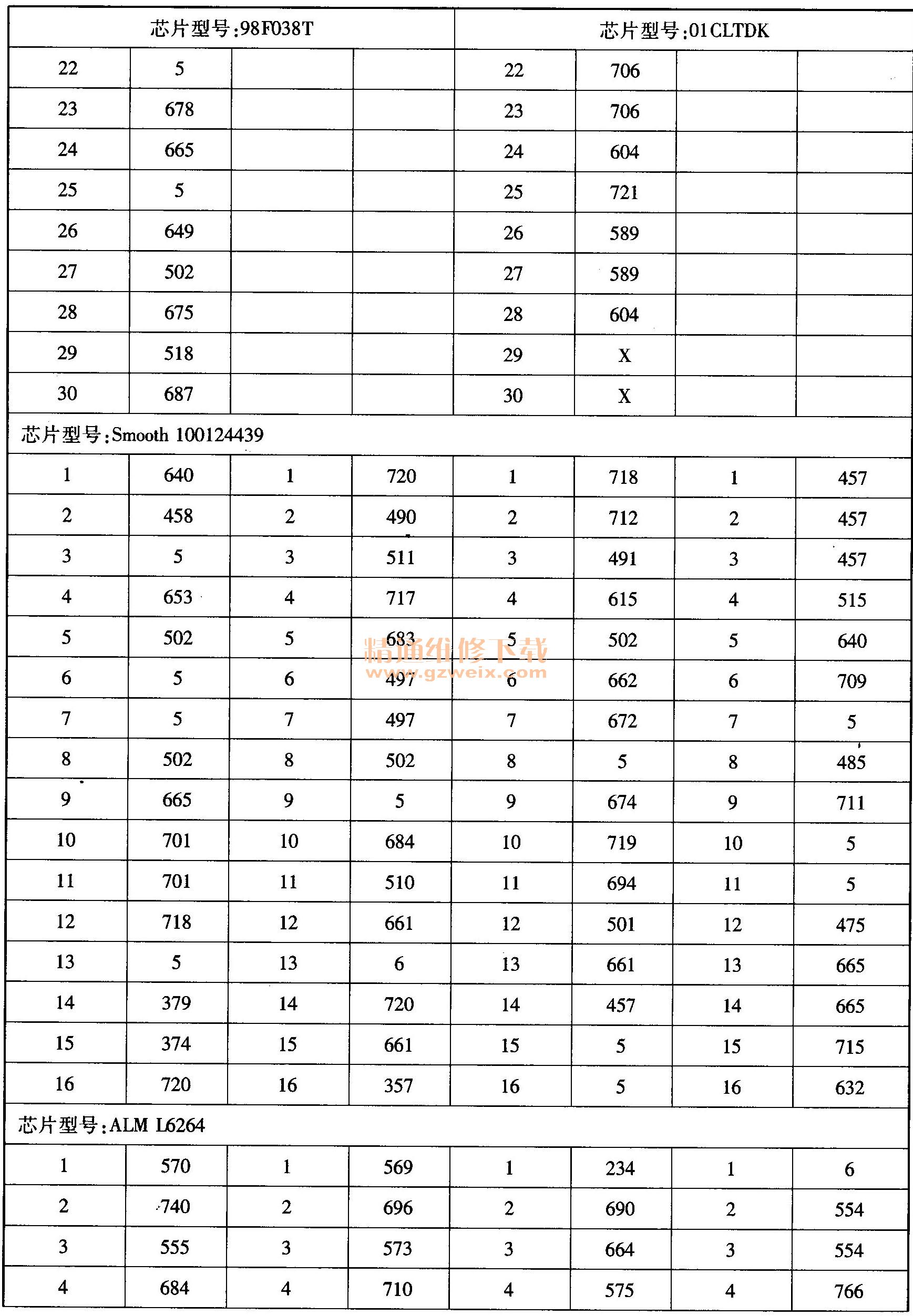

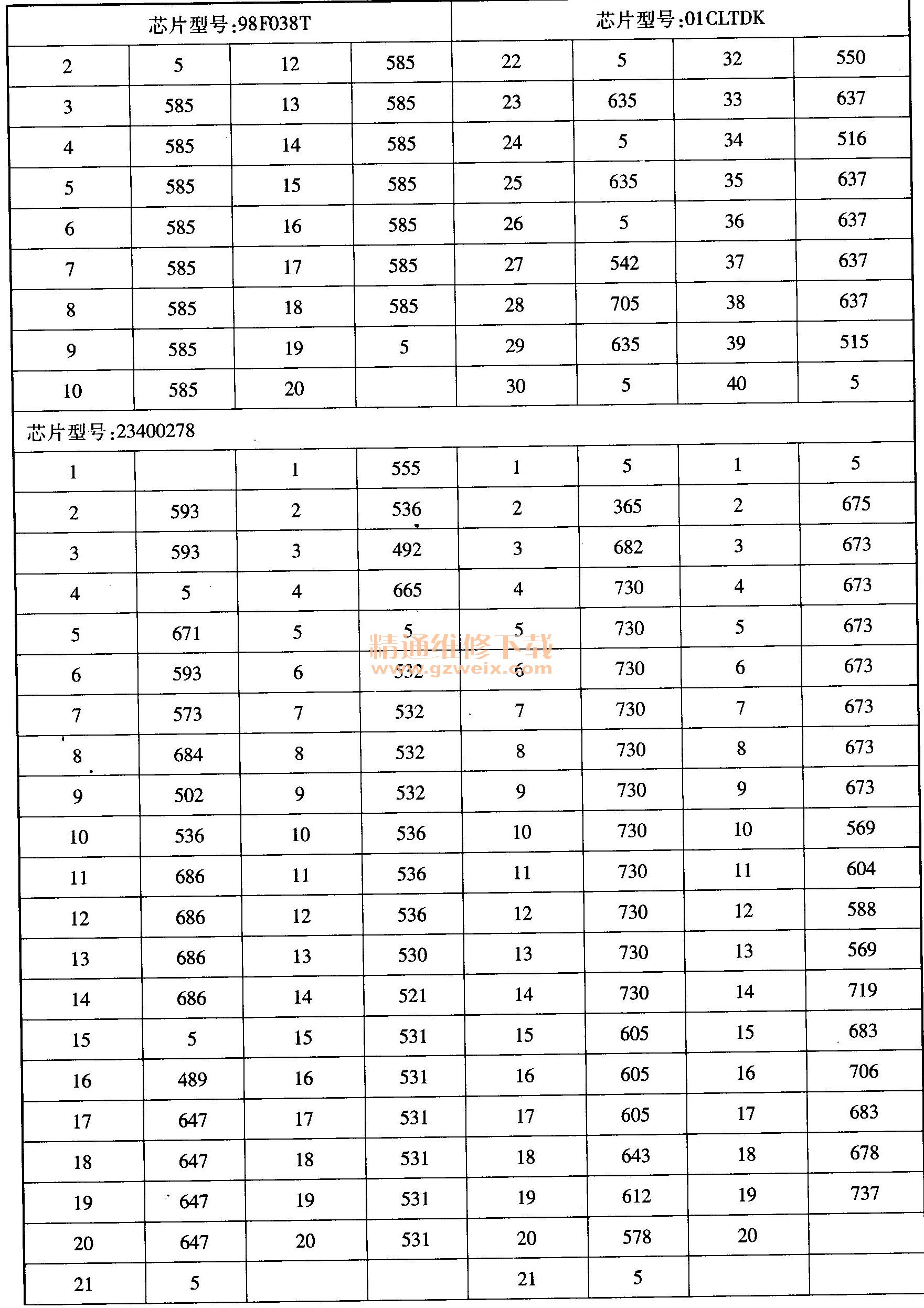

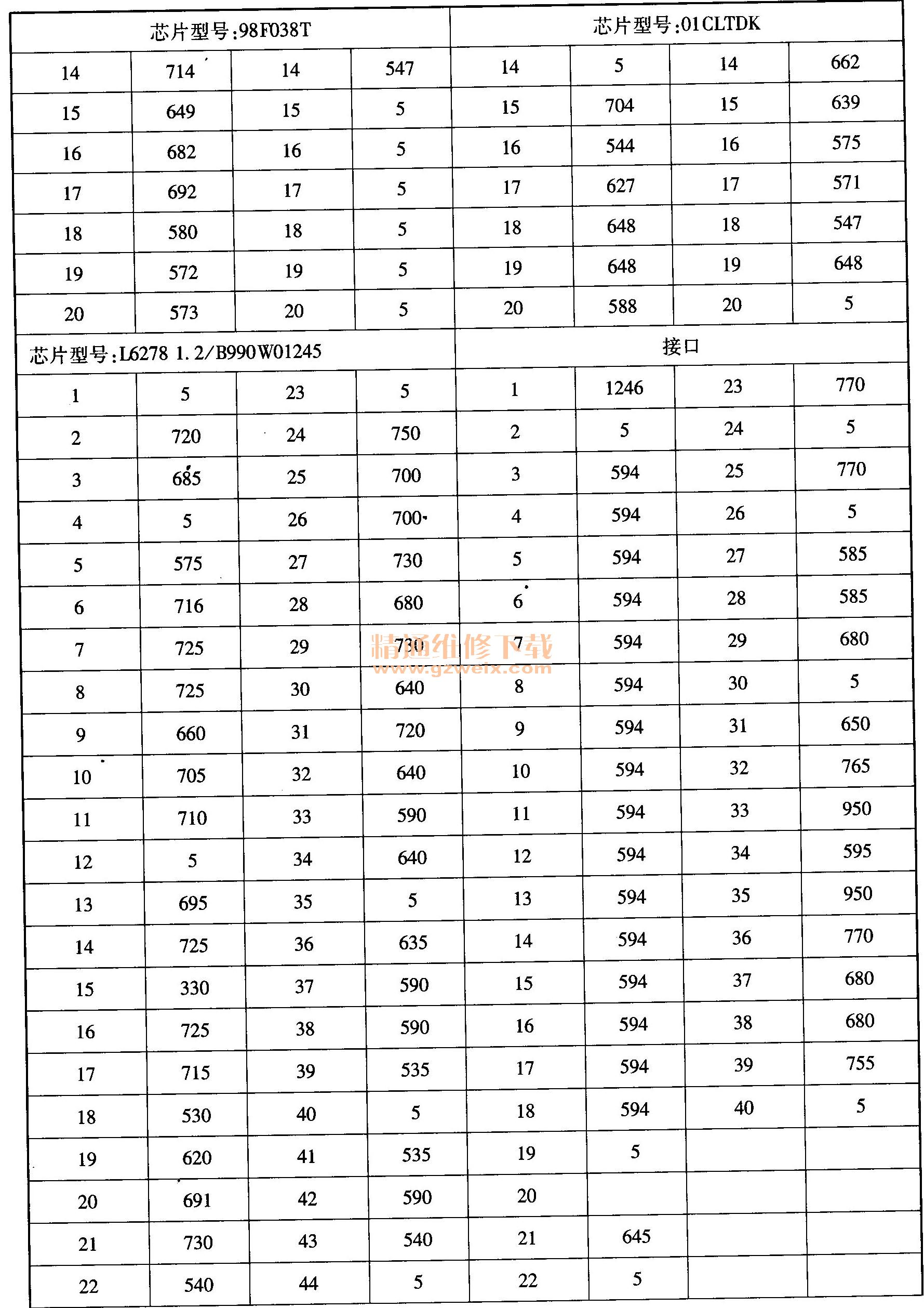

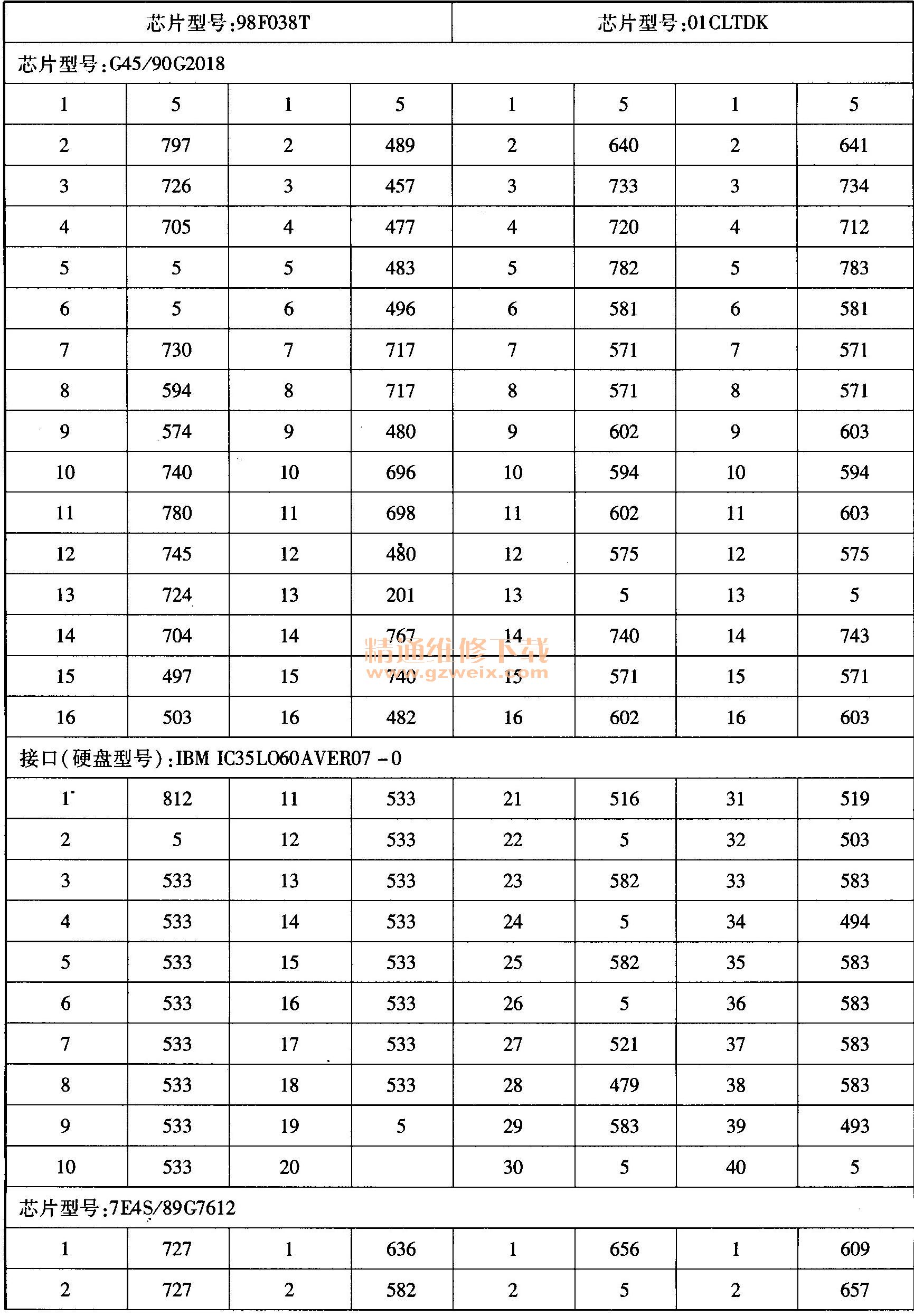

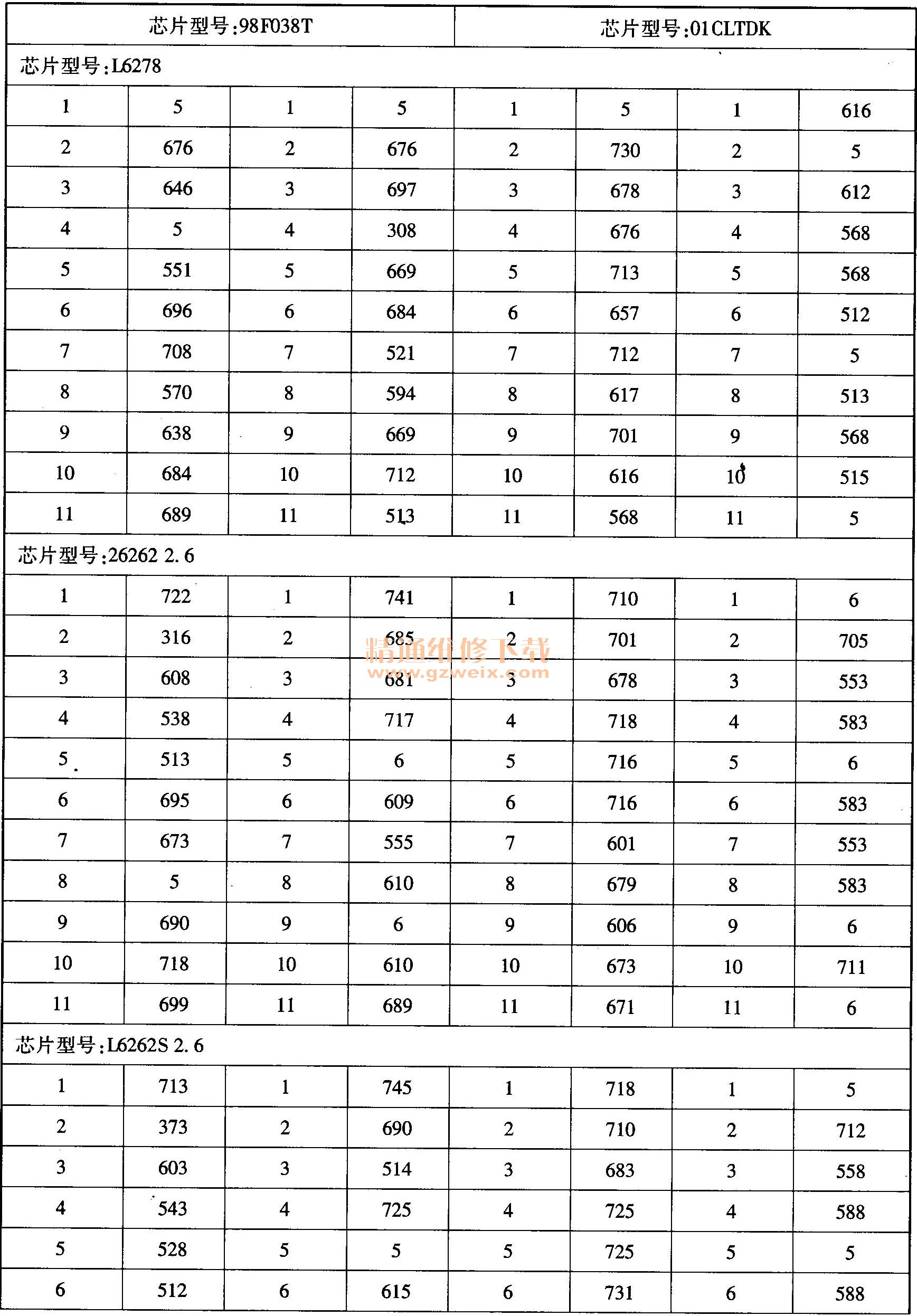

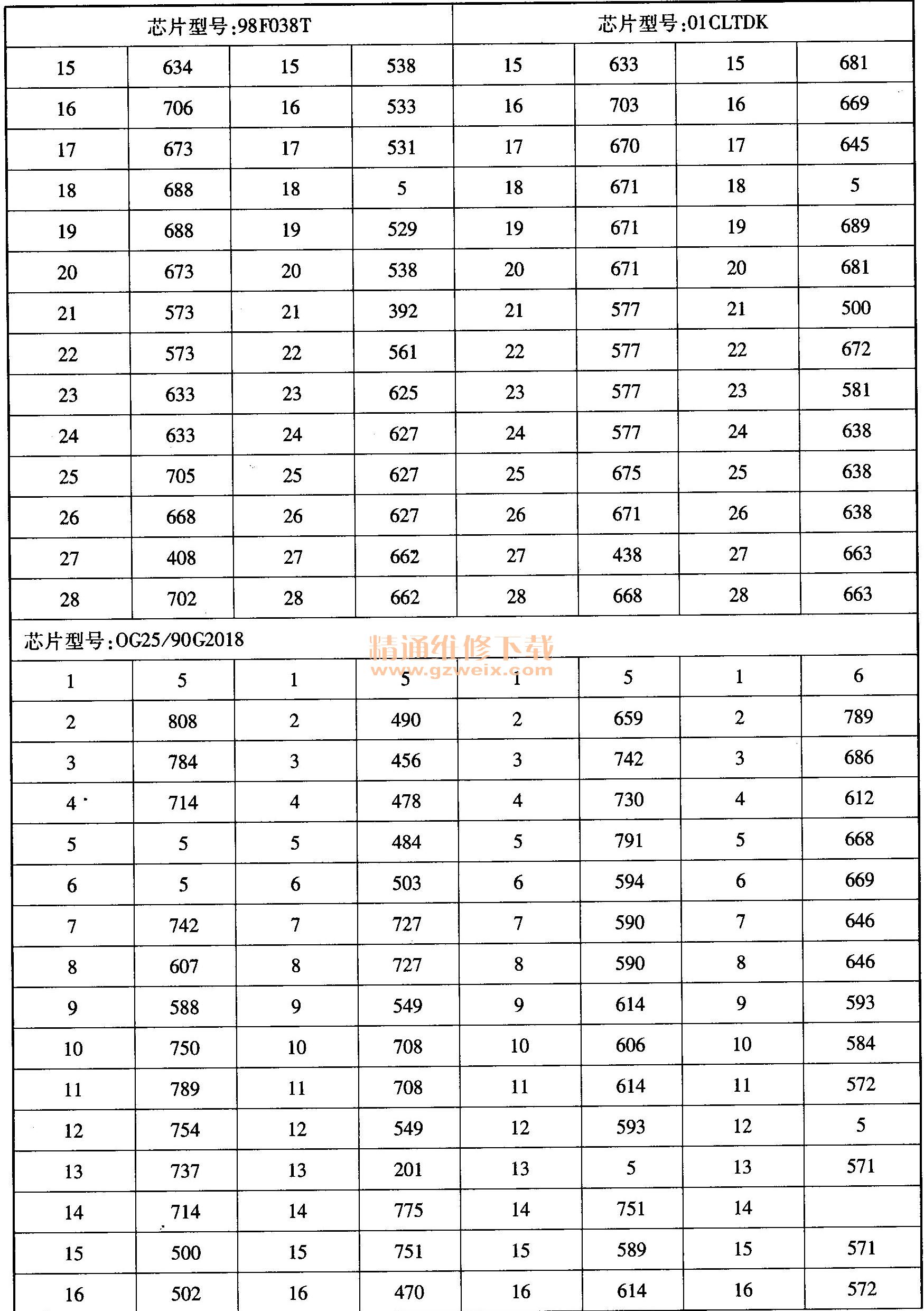

    硬盘电机驱动芯片是硬盘电路部分最易损坏的芯片，70％左右的硬盘电路故障是由该部分引起，而电机驱动芯片到底是否损坏可通过芯片周围引脚对地打阻值来大致判断。表B-1是常见新表硬盘电机驱动芯片各引脚对地反向阻值表，用于确认电机驱动芯片是否损坏。数据测试采用数字万用表，红表笔接地，黑表笔指向被测引脚。
    对于只有两面有引脚的芯片，从第一个引脚开始按逆时针方向的引脚用两列数来表示，其中第一列表示第一面的阻值，第二列表示第二面的阻值。
    对于四面都有引脚的芯片，从第一个引脚开始按逆时针方向的引脚用四列数来表示，其中第一列表示的是第一面的阻值，第二列表示第二面的阻值，第三列表示第二面的阻值，第四列表示第四面的阻值。
