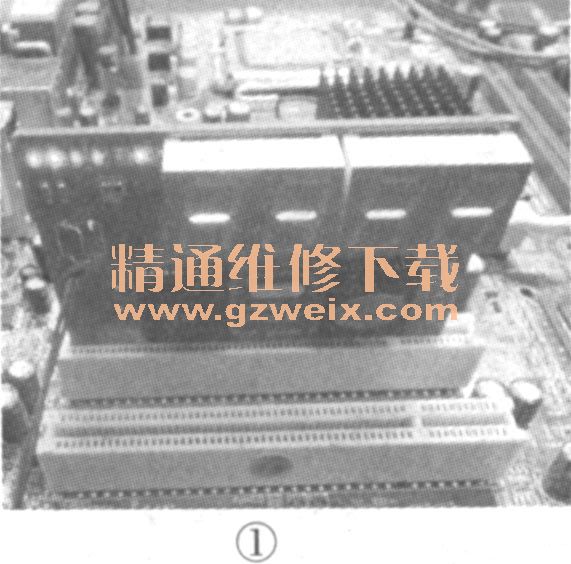

    一块精英G31T-M5 V2.0型主板,故障现象为上电无复位,如图1所示。

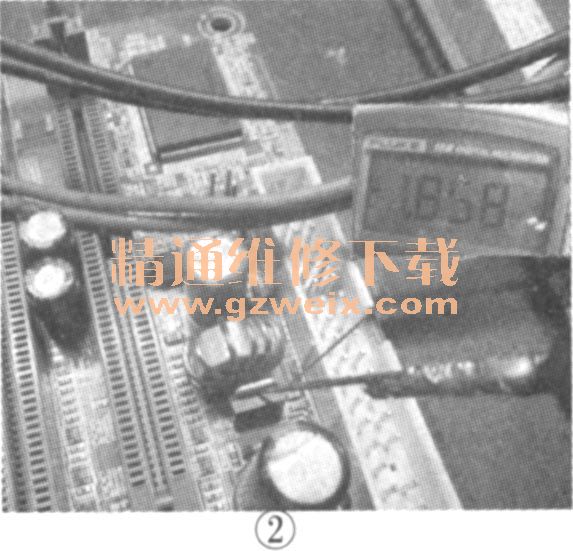

    维修过程:无复位则按时序检查内存供电电压,测得1.858V为正常,如图2所示。

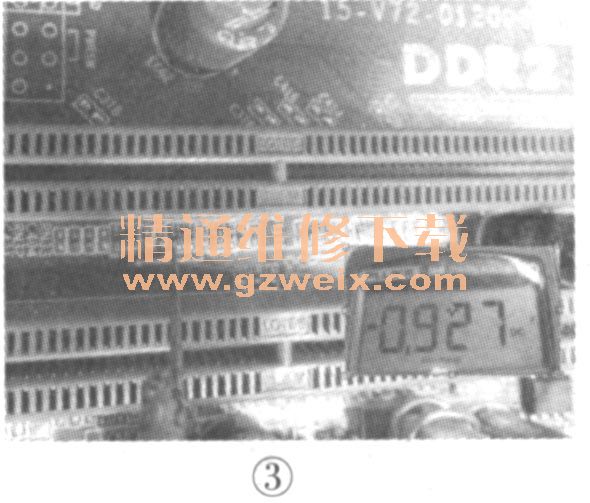

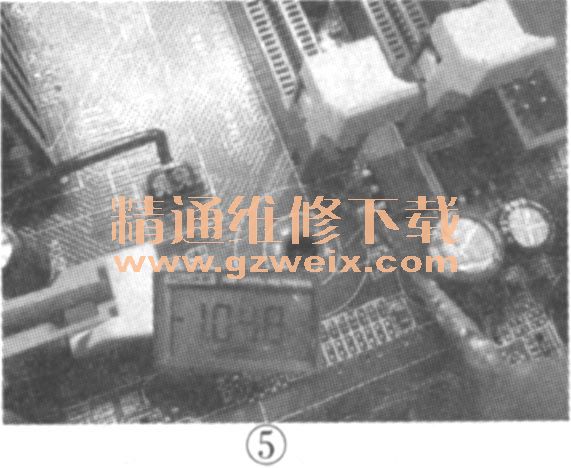

    检查内存负载供电电压为0.927V,正常,如图3所示。

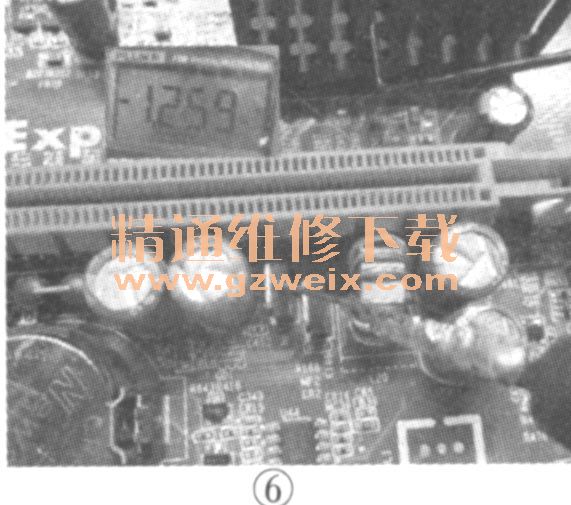

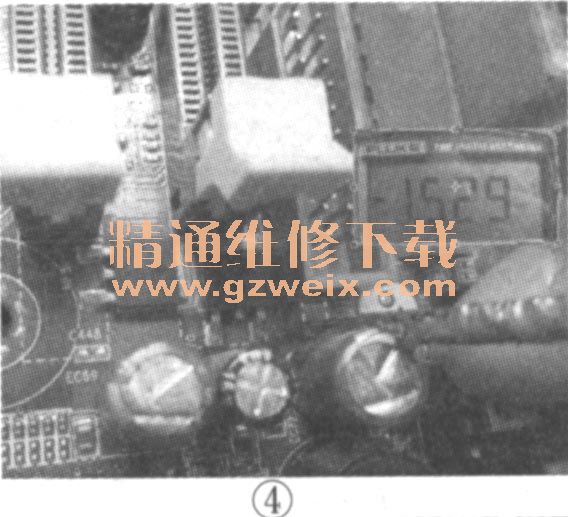

    检查北桥的1.5V、1.05V、1.2V电压输出都正常,如图4、5、6所示。





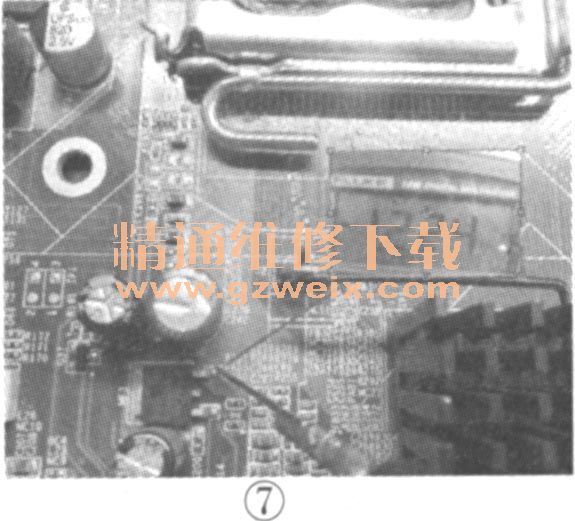

    再检查总线的1.2V输出电压也正常,如图7所示。

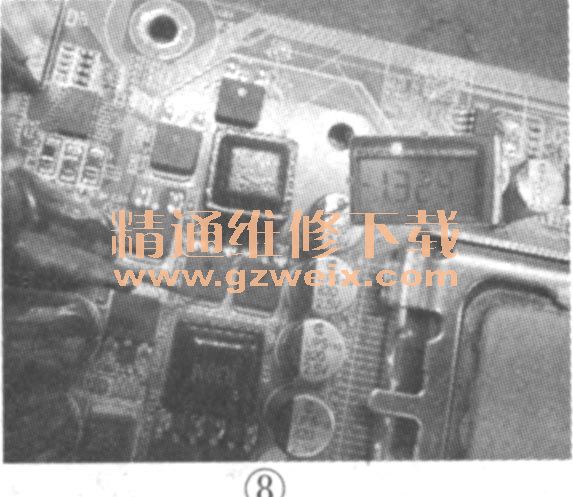

    检查CPU供电电压为1.3V,正常,如图8所示。

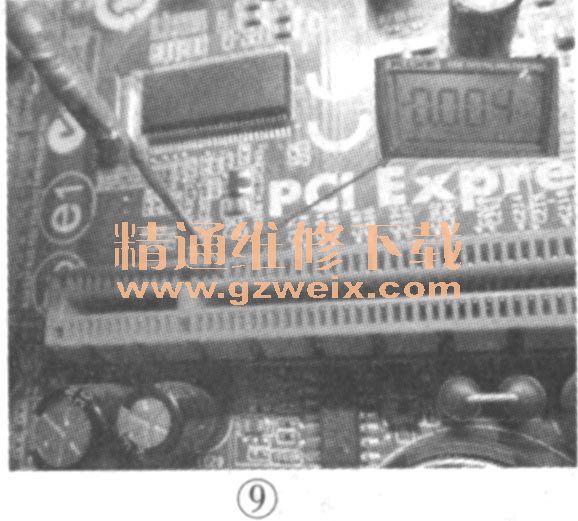

    供电检查完后再检查时钟信号,根据经验,检测PCI-E插槽的A13、A14脚的电压可以更快速地判断故障部位,这两脚正常电压都应为0.4V,经测量这两个电压都异常,如图9所示。

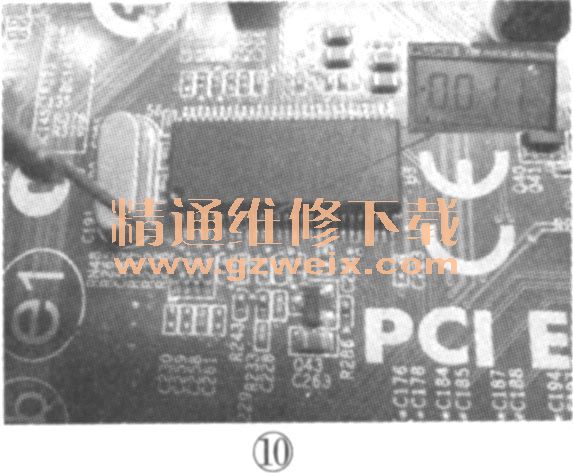

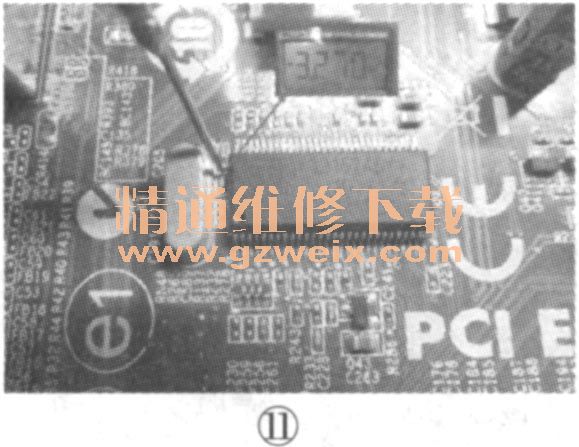

    接着再测量时钟芯片旁边的330排阻,都没有电压输出,如图10所示。再根据时钟芯片工作条件,测得晶振14.318MHz的一脚电压为3.3V,如图11所示,另一脚电压为0V,正常应为1.6V,因此可判断为时钟芯片不工作引起的该故障。在好的主板上拆下14.318MHz晶振换上后,检测,机器可正常运行,故障排除。

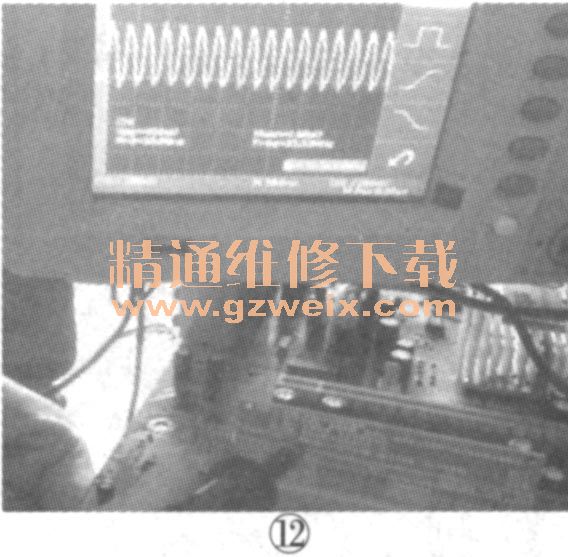

    提示:判断主板的故障部分,关键点电压的检测非常重要,在检测时一定要找准关键引脚,将所测电压与正常电压对比,就很容易找出故障点了。对于主板不亮故障,在测得主板供电都正常的情况下,就要检测主板各时钟是否正常了。这时用示波器直观检测,可准确测出该点的时钟频率的数值,正常为一个正弦波。用万用表测也行,33MHz晶振电压为1.6V左右,66MHz晶振电压为0.6V左右,100MHz晶振电压为0.4V左右。这只是个大概判断,当然没示波器来得准确。图12所示为实测的33MHz频率波形(测量点可用打值卡上测,或在PCI插槽的B16脚上测得)。在实际维修中,一般判断主板有无时钟,测量这PCI插座的B16脚和BIOS的31脚有正弦波则说明时钟IC已正常工作,发出了时钟,主板时钟是正常的(但不代表每一个元件的时钟都正常)。
