笔记本电脑开机及信号电路故障维修
来源:本站整理  作者:佚名  2014-11-21 10:12:10

    1.3时钟信号
    时钟信号能够有效地保证进行数据交换的双方保持同步性,从而保证数据交换的协调性和稳定性。时钟信号不正常或没有时钟信号时,将造成数据传送错误或数据无法传送的问题,从而进一步引起不能开机或部分功能模块不能正常工作等故障。
    1.基本知识
    笔记本电脑时钟电路的作用是产生笔记本电脑内各种电路和硬件设备正常启动和运行时所需的时钟信号,使笔记本电脑内的各种总线、芯片以及其他硬件设备能够协调、稳定地工作和正常交换数据信息。
    用于描述时钟信号的物理量是频率。频率是指单位时间内完成周期性变化的次数,常用字母f表示。频率的单位为Hz(赫兹),常用的单位还有kHz(kilo Hz,千赫兹)、MHz (Mega Hz,兆赫兹)、GHz(Giga Hz,吉赫兹)、THz(Tera Hz,太赫兹)。
    笔记本电脑主机内不同的芯片和硬件设备以及不同的电路和总线需要多种不同频率的时钟信号。这些不同频率的时钟信号有一部分是单独的电路产生的,如芯片组的RTC功能模块,其外部连接32.768kHz晶振,在笔记本电脑关机状态下,依然能够获得稳定的时钟信号。但笔记本电脑主机内大部分时钟信号都是由系统时钟电路产生的。
    时钟电路通常由时钟发生器、晶振、电阻器和电容器等电子元器件组成。
    时钟发生器是时钟电路的核心,其可能是第三方厂商的单独芯片,也有可能被集成在芯片组等芯片内部。
    晶振全称晶体振荡器,其作用是产生基准频率信号,晶体振荡器通常由石英晶体经过特殊工艺加工后获得。
    时钟发生器可以将晶体振荡器产生的基准频率,通过倍频和分频等电路转换成笔记本电脑内不同总线和芯片所需要的时钟信号。
    采用独立时钟发生器芯片的笔记本电脑,其系统时钟电路主要由时钟发生器芯片、14.318MUz晶体振荡器、电阻器、电容器和相关供电电路等组成。
    2.工作原理
    下面以ICS954309时钟发生器芯片为例,简述系统时钟电路工作原理。
    ICS954309时钟发生器芯片被广泛应用于不同品牌和型号的笔记本电脑系统时钟电路,其能够为笔记本电脑主板上的CPU。USB总线、SATA总线、PCI-E总线等提供正常工作时所需的时钟频率。
    ICS954309时钟发生器芯片通过外部连接的14.318MHz晶振获得基准频率时钟信号,然后通过芯片内部电路的转换输出笔记本电脑内不同总线、电路和硬件设备所需要的时钟信号。

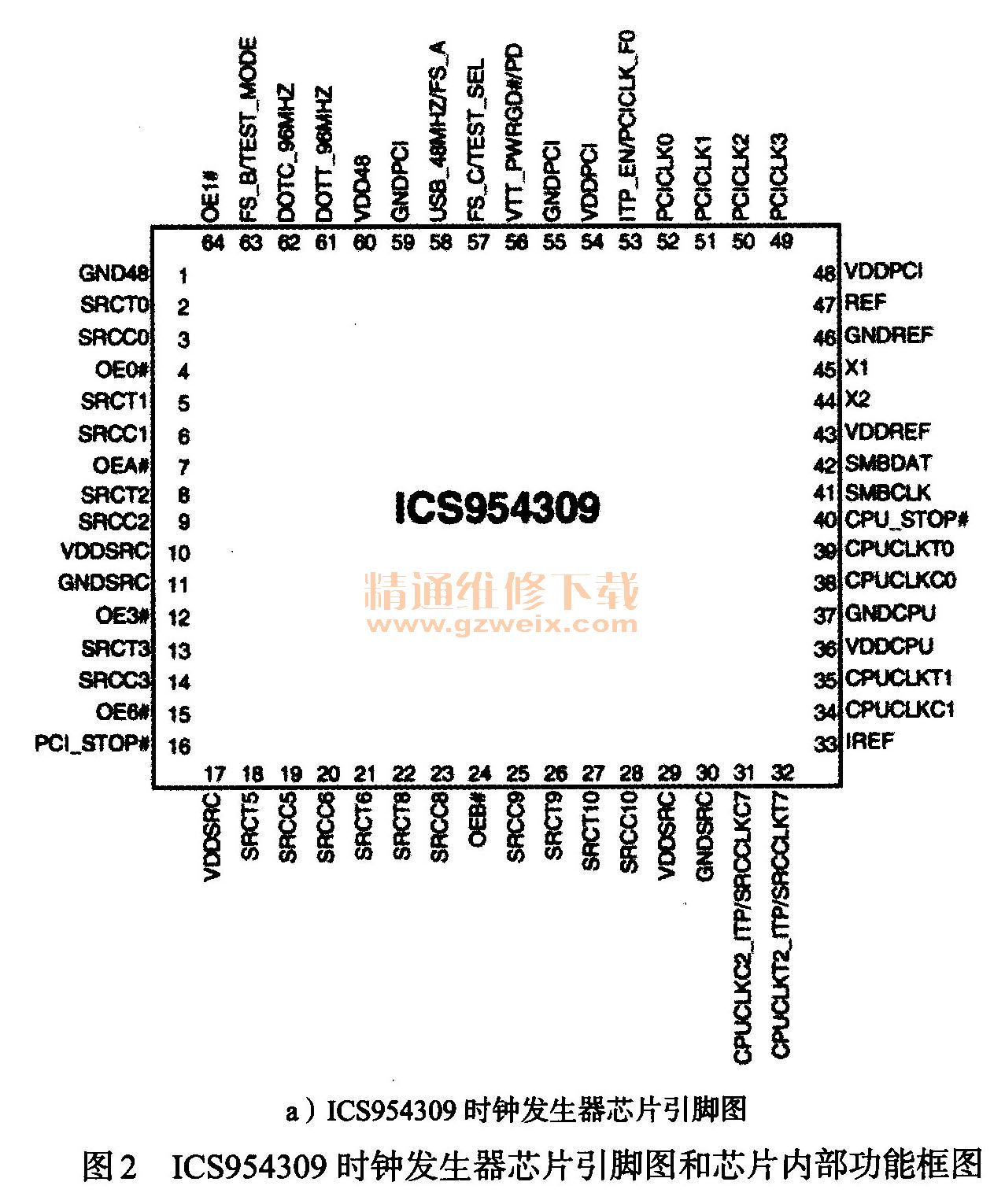

    ICS954309时钟发生器的引脚功能主要分为供电、功能控制和时钟信号输出三类,如图2所示为ICS954309时钟发生器芯片引脚图和芯片内部功能框图。

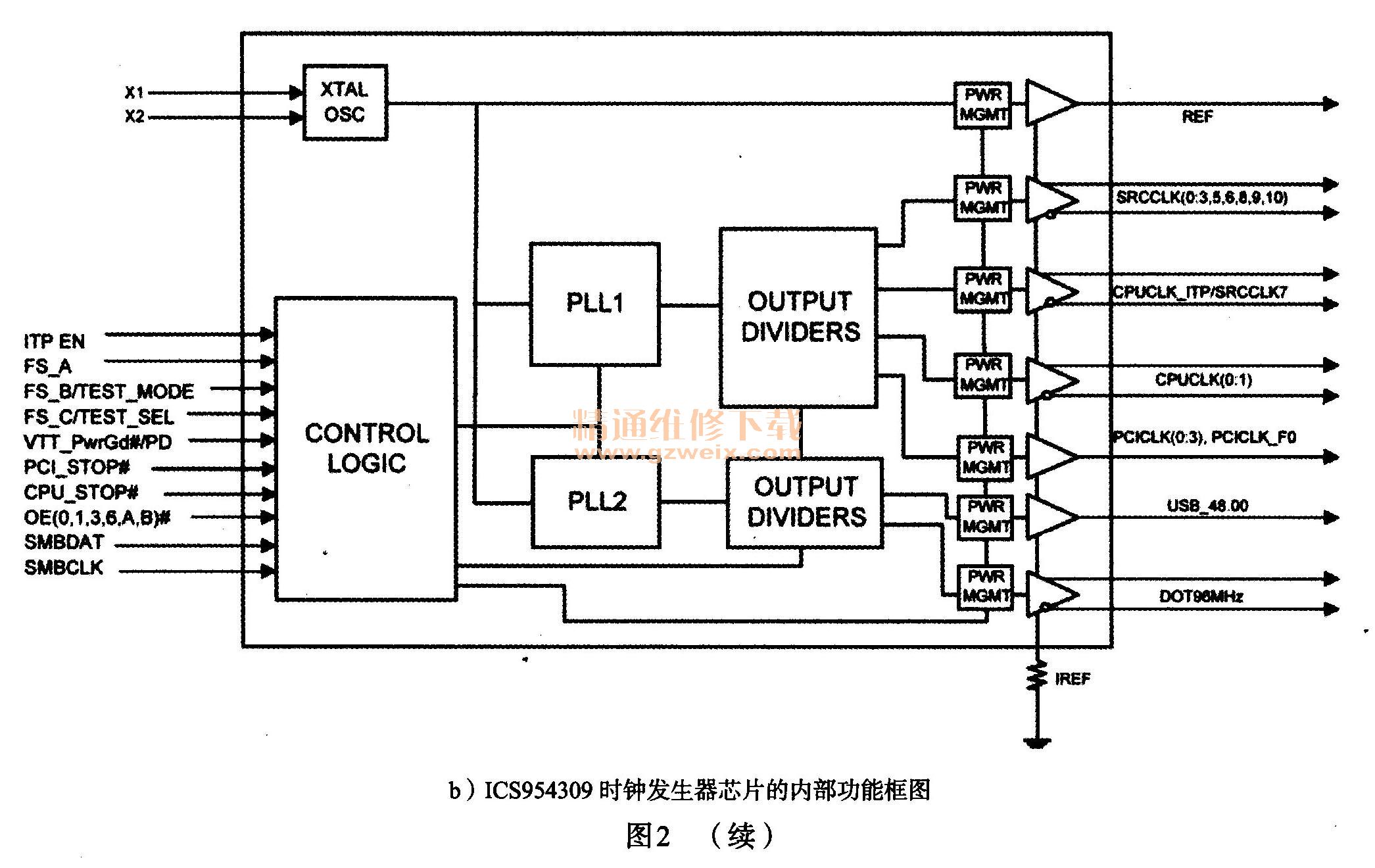

    如图2b所示为ICS954309时钟发生器芯片的内部功能框图,图中X1和X2输入的是14.318MHz时钟频率,这个频率是由时钟发生器芯片外部连接的14.318MHz晶体振荡器提供的。
    14.318MHz时钟频率进入芯片内部后,一路直接输送给时钟发生器芯片14.318MHz的REF输出引脚,另一路则输送给芯片内部的锁相回路PLL。芯片内部的锁相回路PLL具有变频功能,
将时钟发生器输入的14.318MHz基准时钟频率转换为不同频率的时钟信号输出。
    如果笔记本电脑正常开机启动过程中的供电部分完成且没有问题,系统时钟电路也正常得到所需的供电,芯片组(双芯片架构的为南桥芯片)或CPU核心供电电路中的电源控制芯片会发送启动信号给系统时钟电路中的时钟发生器芯片,时钟发生器芯片内部电路和外接的14.318MHz晶体振荡器开始工作,最终输出各种总线和硬件设备所需的时钟信号。
    随着笔记本电脑系统架构的改变和相关技术的发展,笔记本电脑主板上时钟信号的产生和发送不是一成不变的,如芯片组集成时钟发生器,取代部分或全部系统时钟电路的功能,为笔记本电脑的各种总线和硬件设备提供时钟信号。但也有些时钟信号的产生直到现在还在沿用,如芯片组外接的32.768kHz晶振。
    在双芯片架构芯片组中,RTC集成于南桥芯片内,所以南桥芯片外接32.768kHz晶振;改为单芯片架构后,RTC集成于PCH芯片内,所以PCH芯片外接32.768kHz晶振。

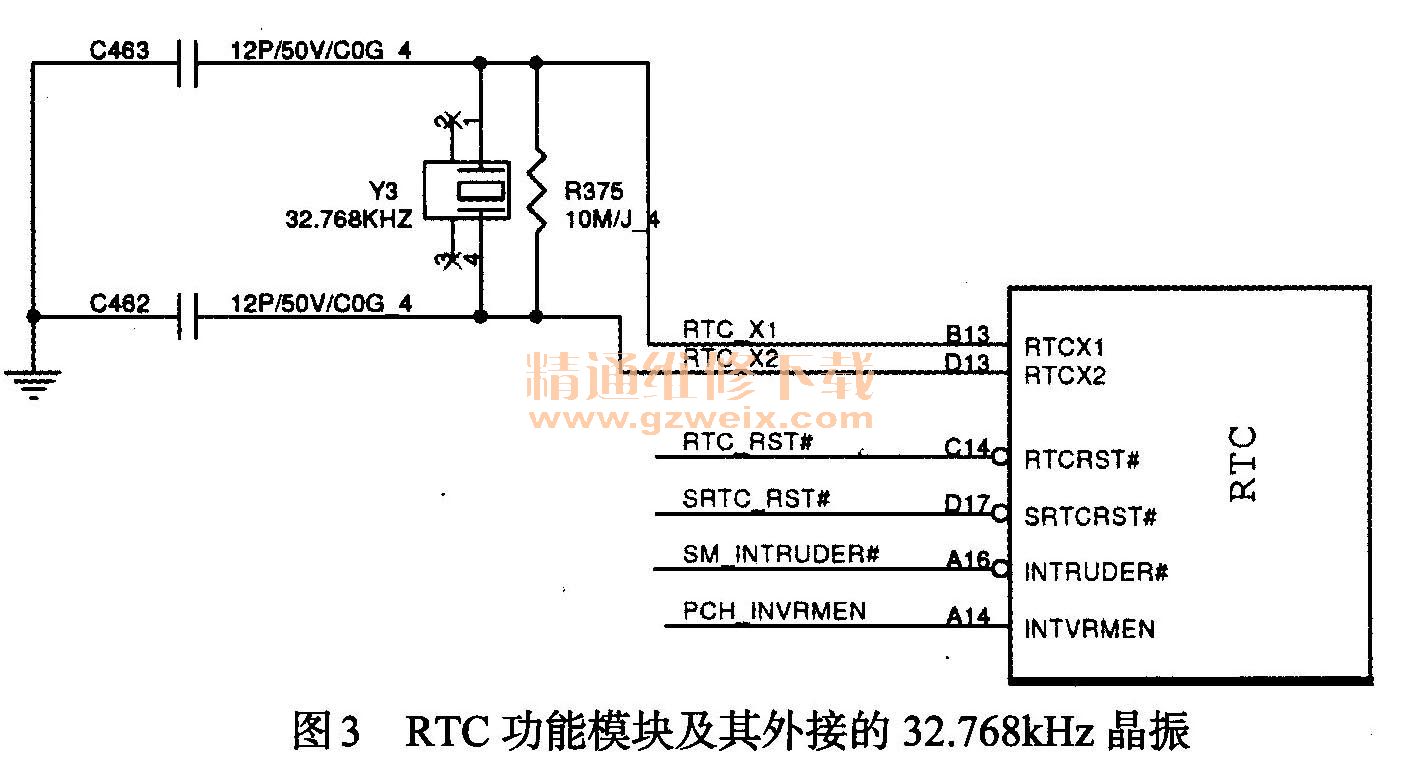

    RTC电路在笔记本电脑没有开机启动前也处于工作状态,其所需的时钟频率肯定不是系统时钟电路所提供的,因为在待机状态下系统时钟电路是不工作的,所以RTC电路所需的时钟频率就是靠这个32.768kHz晶振产生的,如图3所示为RTC功能模块及其外接的32.768kHz晶振。

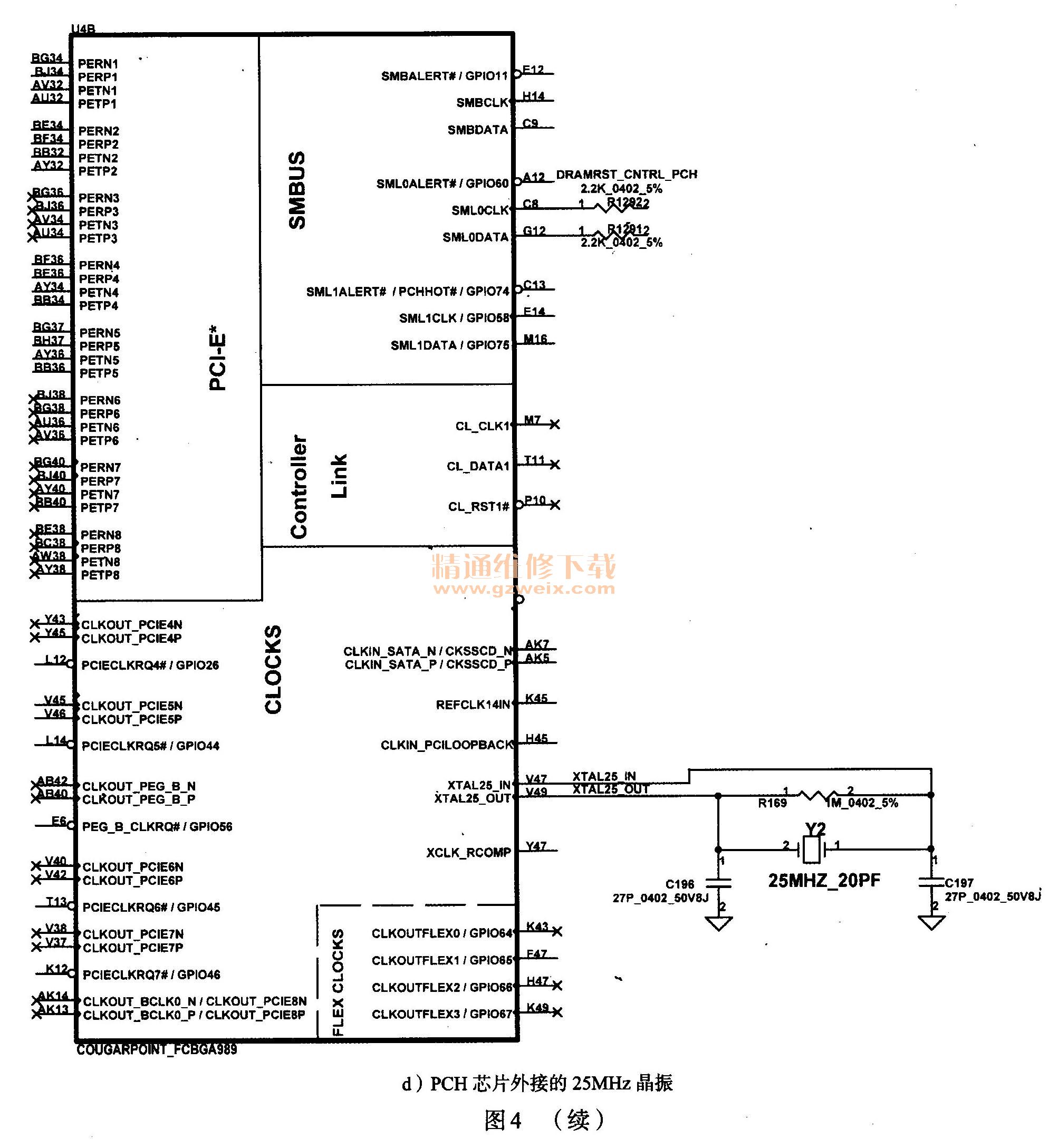

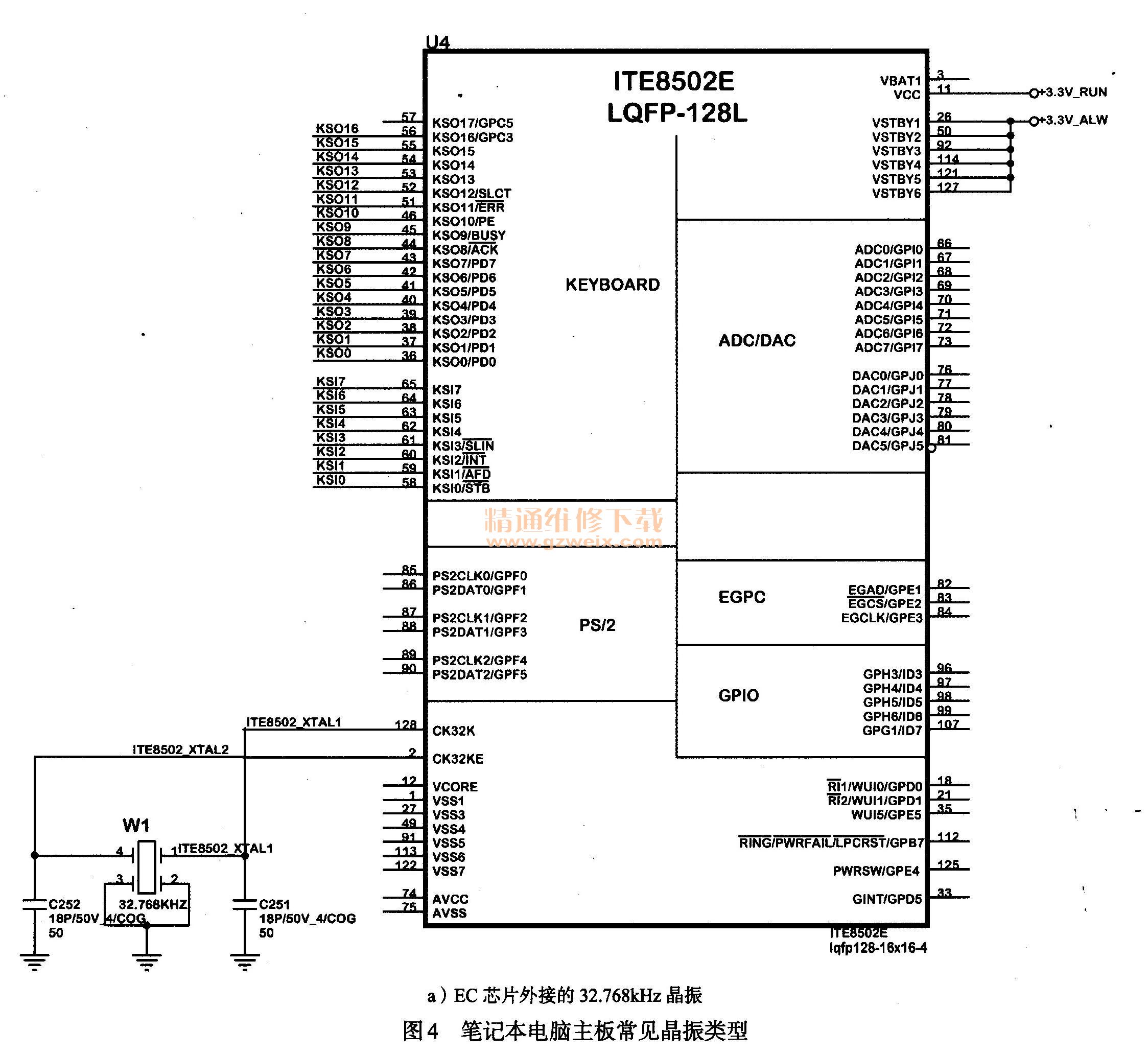

    在笔记本电脑的主板上,不仅RTC电路外接晶振,为其提供时钟频率,很多芯片都外接不同频率的晶振,为其提供部分或者全部时钟频率。比较常见的如图4所示,其中包括了EC芯片外接的32.768kHz晶振、独立显卡外接的27MHz晶振、网卡芯片外接的25MHz晶振以及PCH芯片外接的25MHz晶振。
