HP 6531S型笔记本电脑,不开机
来源:本站整理  作者:佚名  2014-07-16 09:56:22

    检修过程:拆机接上电源,待机芯片T1(TPS51120)发烫,如图13所示,之前常修到这种芯片的主板,但T1发烫并不是芯片本身的问题。测量T1的工作条件,VIN信号和EN信号正常,无3V、5V电压输出,T1的21脚(VREG5信号)输出电压为5V正常,19脚(VREG3信号)输出电压为0.6V不正常,对地阻值为330Ω左右,正常。由此判断问题就出在+V3AL后级,如图14所示,加电以后D16发烫,说明是D16后级+V RTCBAT短路引起的。与+Ves RTCBAT相接的是南桥芯片,直接拆掉南桥,+Vee RTCBAT电压恢复正常。换上一块拆机板上的南桥芯片,上电,测得待机电流为0.035A,开机触发后电流变为0.30A左右停住故障仍没有解决。

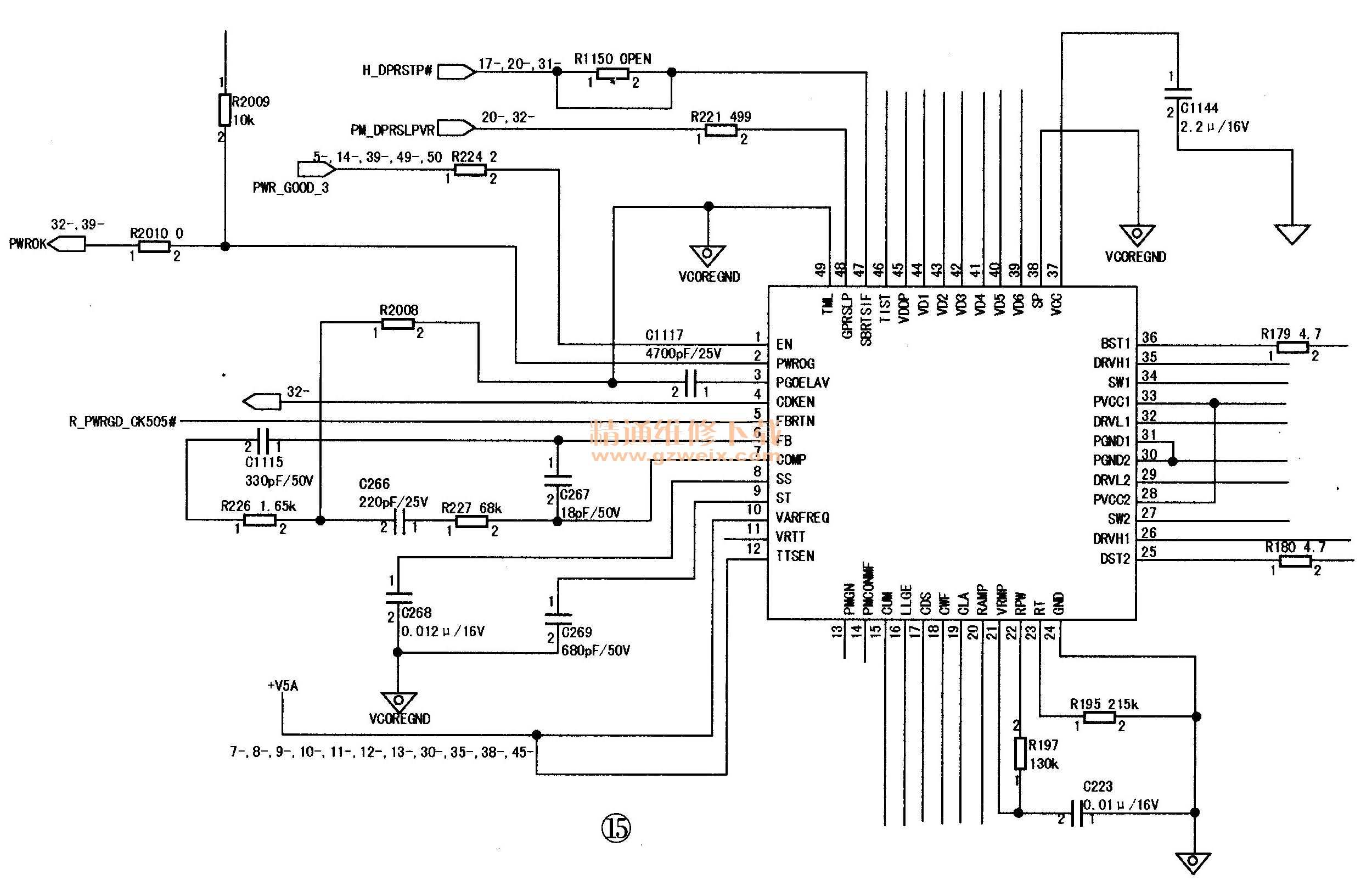

    现仔细检测,测量得知CPU无供电,且它的电感对地阻值正常U10的①脚(EN信号)电压为0.6V,不正常,但①脚对地阻值却是正常的,电路如图15所示况要么是EN信号工作条件不满足,要么是CPU供电芯片有问题从而拉低了输出电压。于是直接把EN信号上的R224拆掉,再测量发现另一端有3.3V电压输出,由此可判断是CPU供电芯片有问题。直接更换T1,再开机测试,CPU供电恢复,但是开机电流只有0.04A左右。继续检查,CPU供电正常后芯片会发出PWRGD信号。测量U10的②脚,没有电压输出,对地阻值为67Ω,不正常。再次把电阻R2010拆掉,对地阻值恢复正常,因此可以判定不是U10芯片的问题。经查,T1芯片的PWRGD信号是分别到南桥和北桥,之前已换过南桥,会不会是换的南桥芯片还有问题呢?因为换的南桥芯片是拆机件,于是把南桥芯片拆下来,测量U10的②脚对地阻值还是67Ω,难道是北桥芯片出了问题?拆下北桥芯片后,其对地阻值恢复到500多欧,由此可判定北桥芯片也损坏了。换新北桥芯片后,再把南桥芯片安装上,通电试机,开机电流恢复到正常的1.5A左右,接上屏试机显示正常,至此故障排除。

关键词:HP笔记本
