分析检修：测各电感对地电压，没有发现明显短路。通电检查，保护隔离电路有输出，系统3V，5V电压没有输出。EC（IT8572E）芯片有点发热，而系统供电芯片RT8206A和一个5脚芯片VlD11发热严重。拆掉3V、5V输出电感，故障依旧。

    经检查，系统的供电芯片RT8206A的⑦脚输出＋5VAO电压，通过一个5脚芯片将5V转换为电压＋3VAO，这组3.3V电压为EC芯片供电，触发前系统3V，5V无供电。

    测量系统供电芯片RT8206A的⑦脚，只有3V左右输出，低于正常值，如图6所示。

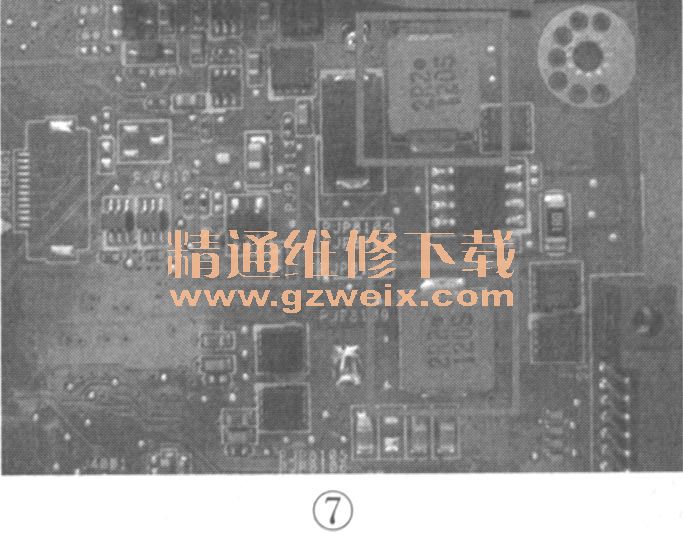

    拆掉5脚芯片VlD11，如图7所示，待机电流降为15mA，系统供电芯片RT8206A的⑦脚升为5V，由此怀疑EC芯片有问题。由于找不到这款主板的图纸，主板上又没有元件编号，因此给维修增加不小难度。

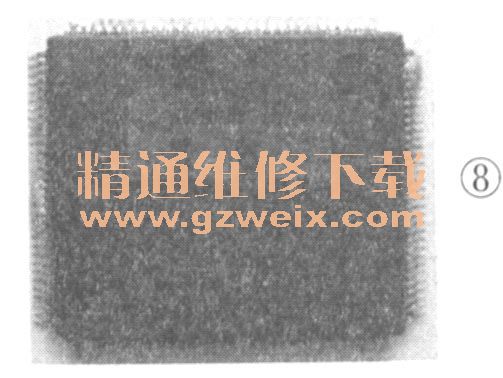

    拆下EC芯片，如图8所示，重新焊上电感和5脚芯片，测量待机电流为4mA，系统供电芯片RT8206A工作正常，+5VAO和＋3VAO两个电压信号也正常。说明EC芯片有短路。由于找T'到EC（IT8572E）同型号的芯片，所以不知用什么芯片可以代换？也不知EC芯片里是否有程序？

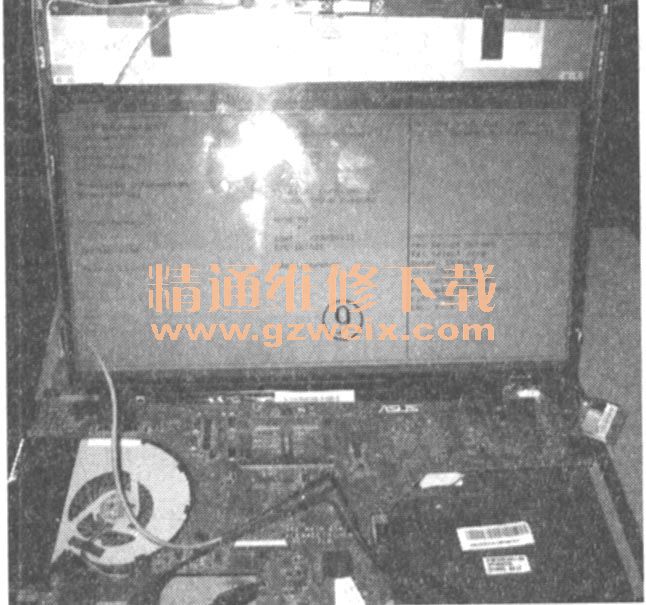

    购回一块新的EC芯片，焊上后，通电，待机电流变为22mA。按下开／关键，电流上升为1A。外接显示器亮，可说明EC没有程序。正在准备回装时，所接的测试显示屏无背光。新的故障出现了：外接显示器能亮，但内接显示屏无背光。

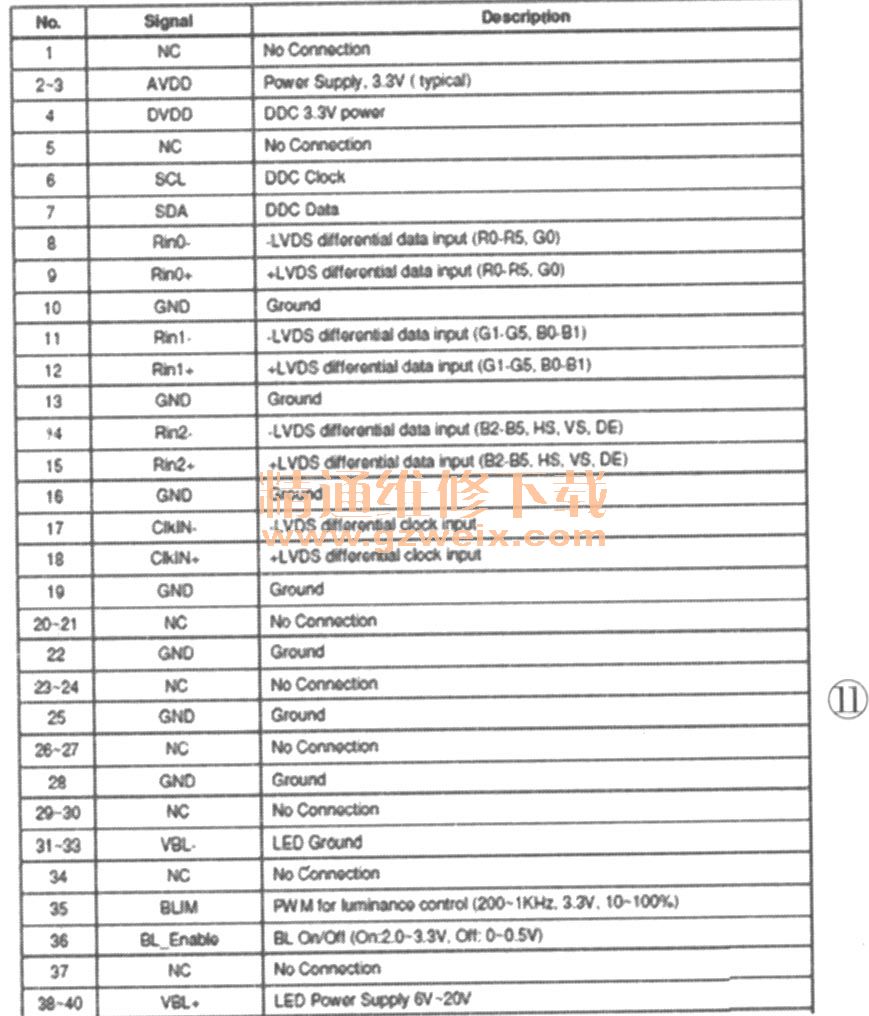

    拆开屏，屏上接口如图9所示，主板上接口如图10所示，由于LED屏的资料比较难找，通过一个屏的PDF文件知道，如图11所示，屏接口为40脚。①～18脚是一般LVDS信号，35～36脚是背光控制信号，38～40脚是背光供电，其中②、③、④脚和35、36脚电压均为3.3V，38、39、40脚电压大于12V时，屏就能点亮。
