摘要：本文针对目前的配电自动化设备现场测试和仿真测试存在的不足和弊端，提出了一种新型配电自动化设备测试方法，研制了相应的配电自动化设备综合试验系统，并对其结构和功能进行了介绍。实际应用证明，这种试验系统不仅减少了现场安装的调试工作量，还提高了试验效率和准确率。

    随着社会经济的不断发展和人民生活水平的日益提高，电力企业用户对电能质量和供电可靠性的要求也越来越高。配电自动化作为智能电网的关键组成部分，对电力企业提高供电可靠性、提升优质服务、提高运行检修管理水平具有极其重要的作用。
    配电自动化设备是完成配电自动化系统运行、监控、管理的基础。为了保证配电自动化改造的顺利实施，在入网前对配电自动化设备进行性能测试十分必要。现有的配电自动化设备测试系统只能对终端、一次设备进行单一的性能测试，遥信、遥测、遥控数据及一次设备运行动作情况只能通过系统仿真和模拟装置来实现，无法对主站系统、通信网络系统、终端和一次设备各环节真实的相互配合情况进行测试，导致许多缺陷和问题只有在现场测试时才能暴露出来，给实际工作带来极大干扰和不便。
    基于以上原因，本文通过深人剖析现有配电自动化测试技术，提出了一种新型配电自动化设备试验方法，研制了相应的配电自动化设备综合试验系统，并对其结构组成和功能应用进行介绍。

    1 配电自动化系统及设备测试技术
    配电自动化以一次网架和设备为基础，综合利用计算机、信息及通信等技术，并通过与相关应用系统的信息集成，实现对配电网的监测、控制和快速故障隔离。配电自动化是一个系统工程，主站、通信、终端及一次设备中，任何一个局部存在质量问题或技术缺陷都可能导致整个系统不能正常运行。配电自动化系统具有涉及面广和集成度高的特点，为了保证配电自动化产品在其形成的各阶段的质量，需要在各个阶段进行多种测试。

    1.1配电自动化系统概述

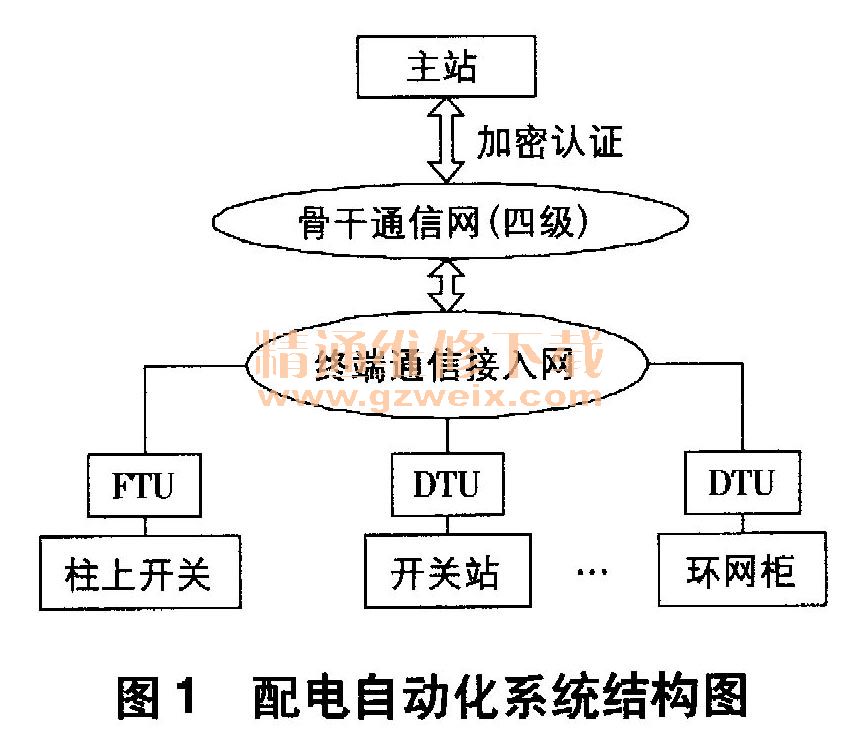

    本文研究的配电自动化系统依照自身特点可分为主站层、通信层、终端层和一次设备，如图1所示。

    （1）主站层。主站层是配电自动化系统的核心，实现分析决策与管理的功能。
    （2）通信层。通信层是站端系统与主站系统互联的桥梁，由光纤、载波通信及基于GPRS和CDMA的无线通信等多种方式构成。
    （3）终端层。终端层是配电自动化系统的基础层和重要组成部分。本文研究的终端主要是馈线终端（FTU）和站所终端（DTU），其功能是对柱上开关、环网柜的实时工况数据和故障信息进行采集并上传到配电主站，及接收主站命令对一次设备进行遥控。
    （4）一次设备。配电自动化系统可实现对配电一次设备的有效监控及优化运行分析，而一次设备是整个系统的动作执行部分，其质量与性能直接影响整个系统的可靠性和性能。
    1.2配电自动化设备测试技术
    配电自动化技术源自继电保护技术和调度自动化技术，但具有更高的技术集成性，且运行环境更加恶劣。为了保证系统的可靠运行，配电自动化需要更加成熟的设备和产品，因此对配电自动化设备测试方法和测试工具提出了更高要求。
    配电自动化设备在生产过程中要进行例行试验，出厂前要进行出厂试验，这些试验由各设备生产厂家完成。由于配电自动化系统的主站、通信、终端和一次设备采用不同厂家、不同类型的设备产品，与设备生产厂家完成设备交接后，电力企业在投运前应对设备进行测试。现有的配电自动化设备测试方法主要有现场测试和仿真测试。
