摘要：本文针对国内某核电厂主控制室照明多次出现接地故障导致上游总电源跳闸问题，指出应对照明系统配电实施二级漏电保护改造，分析改造过程中出现的漏电保护器动作故障原因，并提出了解决方案。

    1 现状介绍
    国内某核电厂主控制室正常照明系统设计有两路总电源开关，经三级配电后，对照明灯进行供电。其中，总供电开关为带漏电保护功能的4P断路器，漏电保护器为瞬动型、定值300mA；二级配电开关为两个普通的4P断路器；末级配电开关为普通的2P断路器，分成A、B、C三相。改造前电气主接线如图1所示。主控制室的正常照明灯具主要为荧光灯，使用的镇流器为电感式，随着使用时间的增长，经常会出现镇流器损坏导致的接地故障。由于照明系统的配电开关只有总开关带漏电保护器，因此任何一盏照明灯的接地故障都会导致总开关跳闸，使得主控制室失去一半的正常照明，影响主控制室的正常照明工作。

    2 改造方案及实施中出现的问题
    2.1改造方案

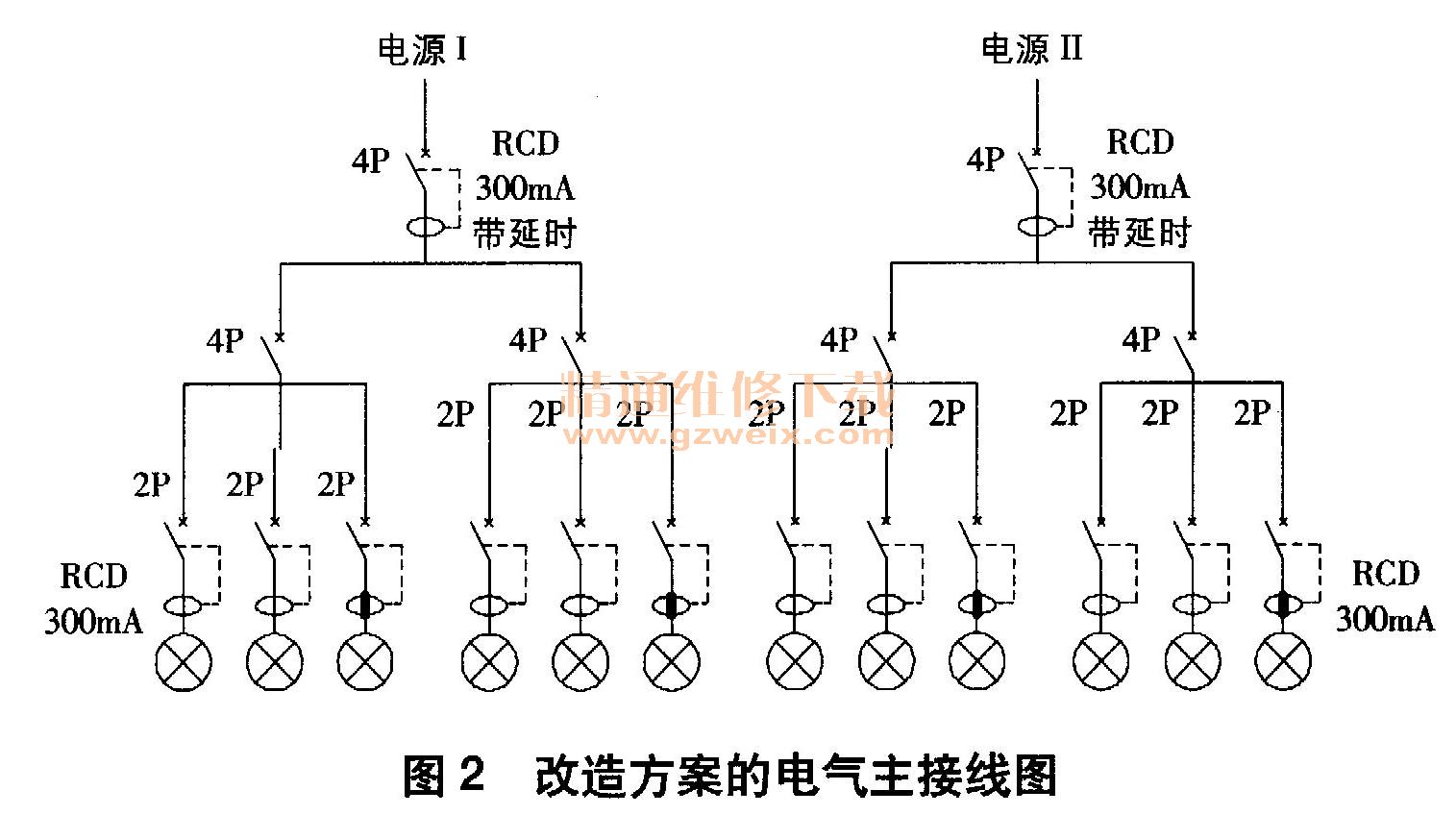

    为了减少因单个照明灯故障而导致主控制室照明大范围失电问题，决定对主控制室照明的配电系统进行改造，将原来的单级漏电保护改造为二级漏电保护。根据GB50096-1999的规定，对于二级漏电保护，应合理选取动作电流和动作时间，以达到两级保护间的协调配合。为此将末级普通的2P断路器更换成带漏电保护功能的断路器，漏电保护器定值为30mA且不带延时功能，此为二级漏电保护；同时将总供电开关更换成带延时功能的漏电保护断路器，定值维持300mA，此为一级漏电保护。改造方案的电气主接线如图2所示，当某盏照明灯出现接地故障时，只会断开末级对应的2P断路器，主控室只会失去1/12正常照明，降低了对主控制室的照明影响。

    2.2实施中出现的问题
    根据改造方案对配电开关换型后进行送电时，合上总供电开关和二级配电开关均无异常；但在对末级开关进行送电时，先合任意一个开关都没问题，再合第二个开关时，这两个开关的漏电保护器均会动作跳闸。内容分页标签
