摘要：本文针对220kV琴顺线发生高阻接地跳闸后，双套主保护中的一套未动作出口情况，通过收集两侧保护动作信息及波形，并结合一次设备故障实际，分析此异常现象。

    1 事故过程
    某日18时19分15秒，220kV琴顺线发生C相高阻接地故障。当日18时19分15秒814毫秒左右，丰顺站侧保护启动；4 962毫秒后，零序电流IV段保护出口跳开琴顺线三相开关，不重合。当日18时19分15秒876毫秒，琴江站侧保护启动；4 917毫秒后，纵联保护出口跳开C相开关；5 775毫秒，重合成功。当日18时22分28秒840毫秒，220kV琴顺线再次发生C相高阻接地故障；2毫秒后琴江站侧保护启动；57毫秒后，纵联保护出口跳开C相开关；912毫秒，重合成功。220kV系统网络如图1所示。

    2 保护动作情况检查
    琴顺线两侧保护配置情况如下：丰顺站侧，保护CT变比为1200/1，主一保护型号为CSL101A，主一主保护类型为纵联距离零序，主二保护型号为CSL101A，主二主保护类型为纵联距离零序；琴江站侧，保护CT变比为2 000/1，主一保护型号为CSC101B，主一主保护类型为纵联距离零序，主二保护型号为CSC101B，主二主保护类型为纵联距离零序。

    2.1琴顺线第一次故障情况
    丰顺站侧：主一、主二保护零序IV段保护动作，三跳闭重（重合闸设置为单跳单重方式）。
    琴江站侧：主一保护纵联零序保护出口，跳C相，重合成功。主二保护启动，纵联零序保护未动作，开关偷跳启动重合，重合闸出口。
    两侧保护动作时序见表1。

    2.2琴顺线线路第二次故障情况

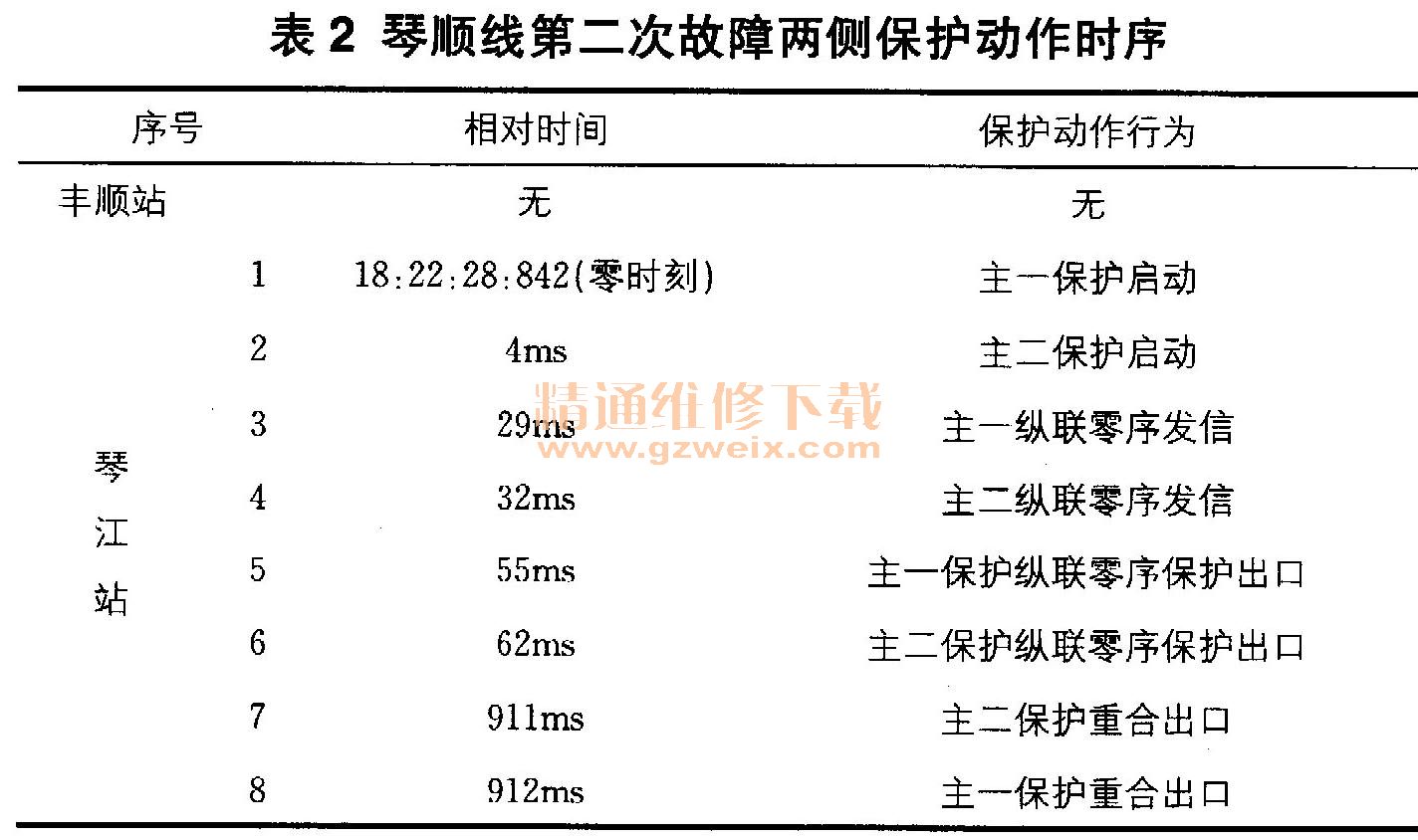

    丰顺站侧：开关已在跳位，无保护动作。琴江站侧：主一、主二保护纵联零序保护出口，跳L相，重合成功。两侧保护动作时序见表2。
