2 工厂简易变频器活化方法
    鉴于将电容器从变频器本体拆解下来检测漏电流和活化处理，需要经验丰富的电工师傅经过专门培训后才可以胜任，下面介绍三种比较简易的活化方法。
    2.1使用交流调压电源对变频器充电活化

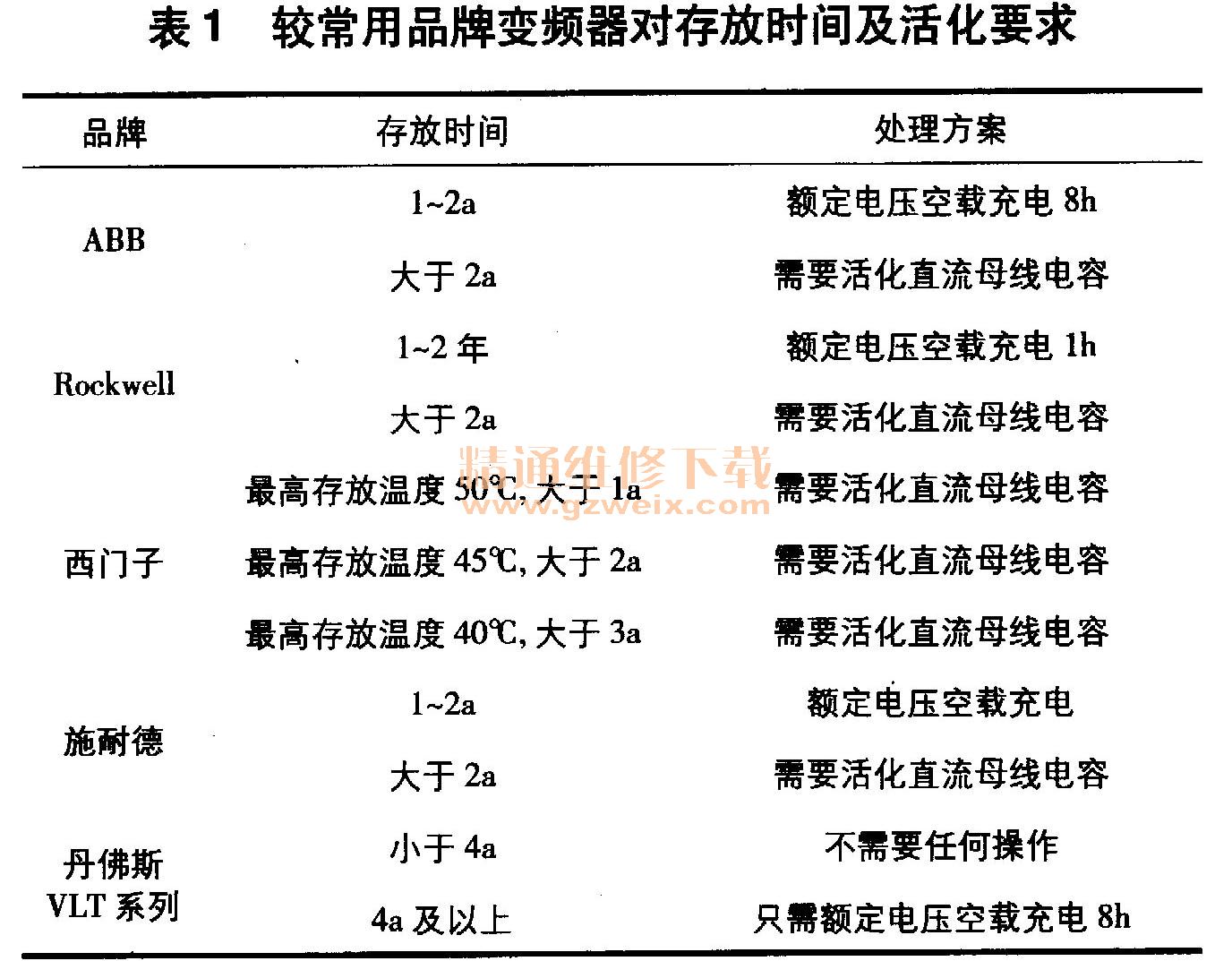

    可调压电源的选择取决于变频器的供电电源。单相或三相变频器均可采用单相调压电源充电（L＋接L1、 N接L2或L3），对于进线电压为单相或三相AC 230V的变频器，可采用单相AC 230V、 2A调压器。由于是同一个整流器，因此所有的直流母线电容将同时充电。具体的充电步骤按产品说明书进行。较常用品牌变频器对存放时间及活化要求见表1。

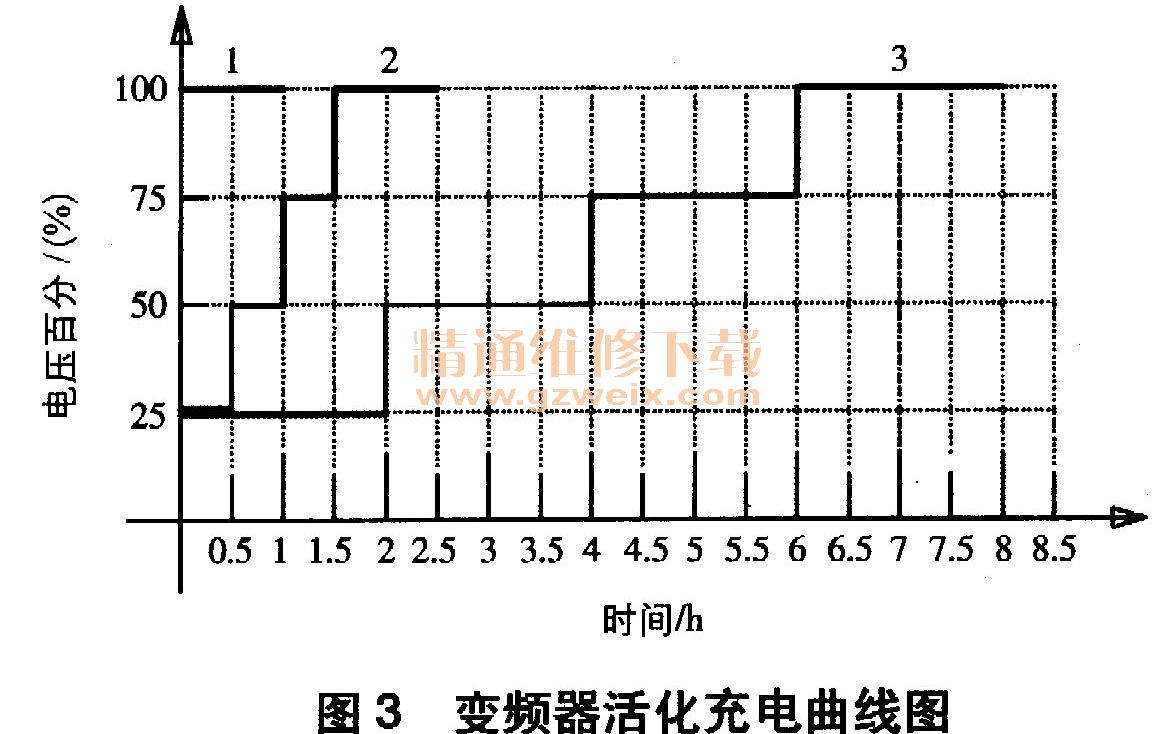

    若产品说明书没有明确说明变频器活化充电步骤，则可按图3进行变频器空载充电活化。

   （1）变频器存放时间小于1a，不需要充电。
   （2）变频器存放时间超过1a，小于2a，按“1”线全压空载充电1h。
   （3）变频器存放时间超过2a，小于3a，按“2”线从25％额定电压开始逐步加压到额定电压，每步约30min。
   （4）变频器存放时间超过2a，小于3a，按“3”线从25％额定电压开始逐步加压到额定电压，每步约120min。
    因为电容充电时电流非常小，所以可使用小容量调压电源，如2A。
    2.2使用直流调压电源对变频器充电活化
    在变频器一次接线端子排上大都会有一对标有正负极符号的端子与直流母线相连，通过这两个端子，可将可调的直流电源加到变频器直流母线上，用来活化直流母线电容。此直流充电电流不宜过大，一般要求小于500mA，因此需在直流可调电源与变频器间串联一个不小于300Ω的限流电阻。
    存放2a内的变频器可直接用交流电空载充电；只有存放超过2a的才考虑用直流充电活化，活化充电时间和充电曲线可参照交流充电曲线。最终充电活化的直流电压要达到变频器额定交流输入电压的1.35～1.45倍。
    2.3工频电源充电活化
    对于2～3a未上电变频器，先将单相220V接入变频器输入端，并监控直流母线电压，待直流母线电压稳定后持续充电2h；然后将单相220V电源改为两相380V电源加到变频器输入端，待直流母线电压再次稳定后持续充电约2h；最后在变频器输入端施加三相380V电源，待直流母线电压稳定后再持续充电4～6h。这样，变频器活化过程结束。
    对于存放3a以上未上电变频器，预充电时，首次接入单相220V，接通几秒断开，再接通几秒断开，通电时间随次数逐渐延长，断电时间随次数逐渐缩短，最后连续通电。长期不通电的电解电容器相当于短路状态，通电和断电的目的是激活电解液，若一次性强制通电，则短路充电电流就可使电解电容器爆炸。

    3 结束语
    变频器长期存放后需进行预充电活化，对此本文介绍了三种简易的空载预充电活化方案。为了减轻变频器活化任务，建议电气负责人员和仓库负责人员共同更新变频器存放保管的SOP标准程序，明确变频器存放过程中最好每年对存放的变频器做一次1h空载预充电，以保证变频器各项功能的完好。
