摘要：本文根据核电厂棒电源机组的功能要求，设计棒电源机组结构，研究分析棒电源机组设备容量选择和计算基本方法，并根据电厂运行要求和电气设计要求给出棒电源机组的保护、控制设计要求。
核电站正常运行时，棒电源机组持续给控制棒驱动机构供电，保证控制棒处于相应工况对应位置。若棒电源机组故障失电，则会导致反应堆停堆，带来巨大经济损失。
1 棒电源机组功能要求和基本结构
棒电源机组由电动机一发电机组以及相关的保护、控制设备机柜组成。电动机由厂内380V交流电源供电，带动发电机发出电能，通过停堆断路器和棒控系统给控制棒驱动机构供电。

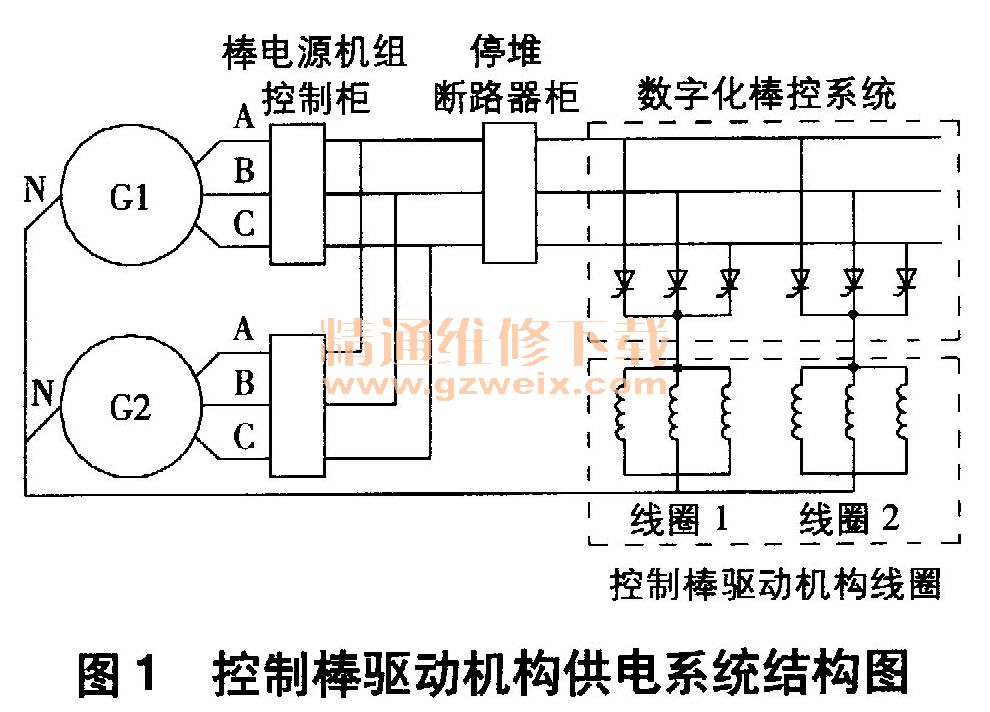

为保证供电可靠性，棒电源机组一般设置两组容量相同的电动机一发电机组，共同给负荷供电，每组可带100%的控制棒驱动机构负荷运行。正常运行时，每组电动机－发电机组各带50％的控制棒驱动机构负荷运行。控制棒驱动机构供电系统结构如图1所示，G1、G2为两组电动机－发电机组，每组自带一个棒电源机组控制柜，然后共同给控制棒驱动机构供电。

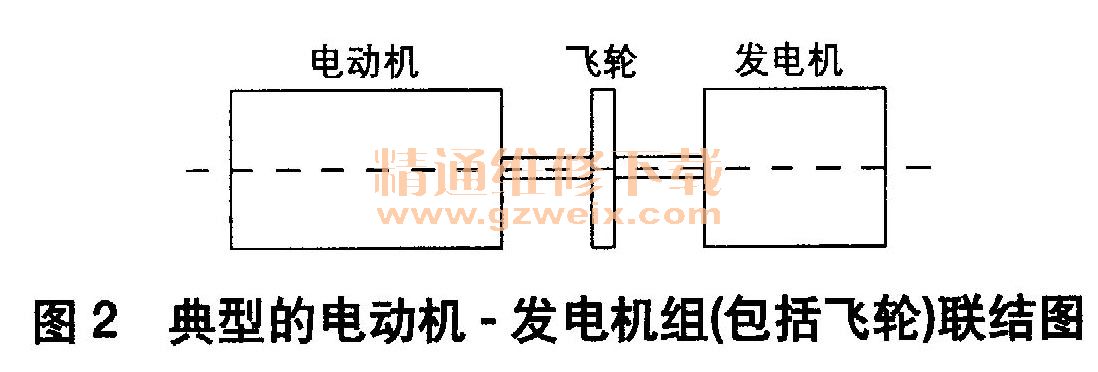

实际运行中，需保证失去两组电动机一发电机组中一台电动机或所有两台电动机动力输入的一定时间（如1s）内，负荷的电压和频率仍在规定范围内，因此需给电动机一发电机组配备飞轮，以满足该时间内的惰转需求。典型的电动机一发电机组（包括飞轮）的联结如图2所示。
由于无刷励磁具有结构紧凑、电路简单、控制方便、运行可靠、维护量少等优点，并且可提高发电机的运行可靠性和安全性，因此棒电源机组的发电机一般要求采用无刷励磁结构。
