一种查找低压台区漏电点的装置
来源:农村电工  作者:佚名  2018-06-03 08:06:01

    1 故障现象

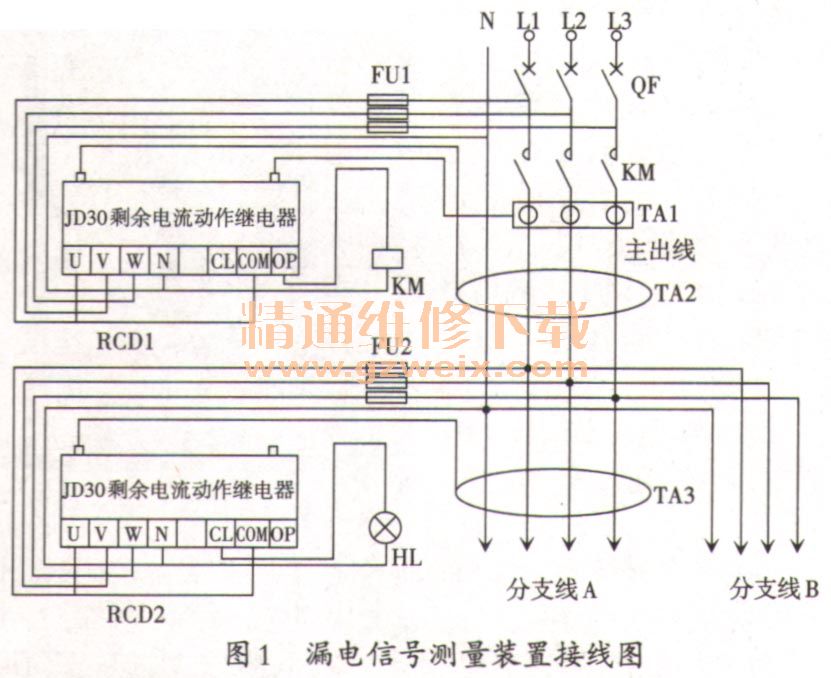

    农村低压台区普遍安装剩余电流动作保护器(RCD),作为保证人身和设备安全、防止火灾的安全装置。低压台区一般有多条主出线,各条出线下又有很多分支线,一旦某分支线设备漏电,剩余电流动作保护器就会动作造成台区停电,给用户带来不便,同时工作人员就要及时进行现场查找。一般采用拉闸排查和用钳形电流表测量分析的方法来查找漏电点。但是最让人头痛的是工作人员到现场试送又是正常的,过几天又出现同样的问题,因为漏电点受刮风、雷击、下雨、电线老化、电压突变等因素影响,很难查到。为此,我们设计了一套漏电信号测量装置,如图1所示,用以排查漏电点。

    2 基本原理
    在可疑漏电分支线A上再安装一个剩余电流动作保护器RCD2,一只零序电流互感器TA3,及一只指示灯HL(或报警电铃),组成一套漏电信号测量装置。把主出线剩余电流动作保护器RCD1整定值调大一点,一般为800 mA(平时一般为100-300 mA),把分支线A剩余电流动作保护器RCD2整定值调小一点,一般为100 mA,这样做的目的是当可疑漏电分支线A出现漏电时,分支线A剩余电流动作保护器RCD2快速动作,而RCD1不动作,方便查找故障点。本装置剩余电流动作保护器采用JD30剩余电流动作继电器。为方便操作,零序电流互感器TA3选用AKH-L型开口式互感器,安装时将互感器分为两半,装好后合为一体,安装极为方便。

    3 查找过程
    一旦可疑漏电分支线A出现漏电,那么零序电流互感器TA3把信号送给剩余电流动作保护器RCD2,由于电流整定值较小,只有100 mA,所以RCD2的JD30剩余电流动作继电器很容易动作,COM和CL触点闭合而导通,指示灯HL亮,说明漏电点就在该分支线A上。具体在哪儿,则可根据线路实际继续移动装置的位置,逐步缩小范围,直到确定漏电点位置。为了提高效率,可以采用多套装置同时对可疑分支线进行检测。
