金属氧化物避雷器是目前较新型的过电压保护设备，它具有体积小、泄露电流较大、保护特性优异的特点，在线路上和变电站中低压进线端都有广泛应用。
    在我地，以往每年都会发生10起以上金属氧化物避雷器爆炸事故，从而引发线路故障。通过长期观察及分析研究，其爆炸的原因主要有4种：一是产品质量缺陷造成避雷器爆炸；二是雷击电压太高，泄放电流太大，超过了避雷器的承受能力，电流通过时巨大的电动力使避雷器发生爆炸；三是室外避雷器，有水分进人了避雷器内部，当强大的雷电电流通过避雷器时，电流热效应致使里面的水迅速汽化，体积急剧膨胀，来不及释放，产生的机械应力使避雷器发生爆炸；四是避雷器内部受潮后，阀片电阻特性发生变化，导致流过阀片的泄漏电流增加，电流中的阻性分量急剧增加，使阀片上温度上升而发生热崩溃，严重时引起避雷器爆炸。由此可见，做好防潮防雨措施对金属氧化物避雷器的运行可靠性有着非常重要的影响。

    1 金属氧化物避雷器的基本构造

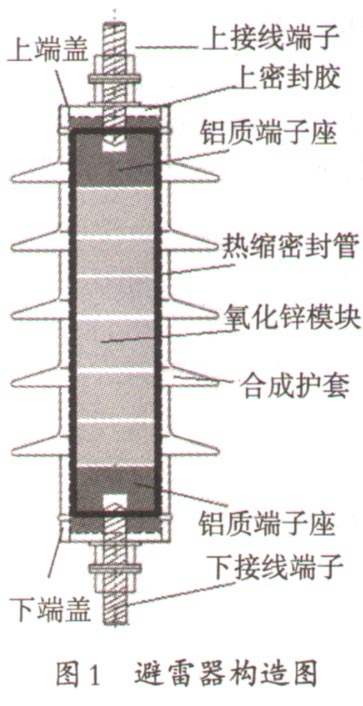

    金属氧化物避雷器基本构造如图1-所示，上下端盖为不锈钢材质；避雷器体外层为合成护套，里层为热缩密封管，内部包裹氧化锌模块，上下端子座为纯铝材质，上密封胶厚度为3-4 mm。

    2 金属氧化物避雷器渗水原因浅析
    金属氧化物避雷器渗水与其自身结构构造、材料材质、生产工艺有关，也受安装工艺、外力破坏等因素影响，主要表现在以下几点。
    （1）上端盖、接线端子不具备防雨功能。接线端子穿过上端盖，不具备防雨功能，上密封胶密封效果将成为金属氧化物避雷器防雨性能的关键。
    （2）上密封胶密封功能不强。上密封胶厚度只有3-4 mm，是金属氧化物避雷器防雨最重要的技术措施，它起到合成护套封口及铝质端子座密封的作用。虽然它具有一定的延展性，在合成护套及铝质端子座热涨冷缩时不致剥离，但其抗压、防刺、抗剪能力都非常弱，在合成护套上下位移、外力施压等情况下，上密封胶会出现裂纹，从而造成避雷器进雨水。另外，不锈钢上端盖在烈日暴晒下温度升高，也会促使上密封胶快速老化。
    （3）铝质端子座外围不光滑、热缩密封管密封不牢靠。铝质端子座外围有明显的热铸痕迹，表面未进行处理，热缩密封管与其结合不紧密，防水密封效果差。在上密封胶密封功能丧失后，雨水侵入铝质端子座和热缩密封管内部，造成金属氧化物模块进水。
    （4）合成护套破碎。这种情况发生概率比较小，主要是产品质量问题或异物扎刺造成的。
    （5）施工对避雷器密封造成破坏。为了把引线端子固定牢靠，安装过程中往往会把靠近避雷器体的2只螺母上紧，使不锈钢端盖、密封胶、铝质端子座三者紧紧挤压在一起，三者之间的剪切力足以破坏受力部分的密封胶的物理性能，造成密封失效。

    3 改进方案

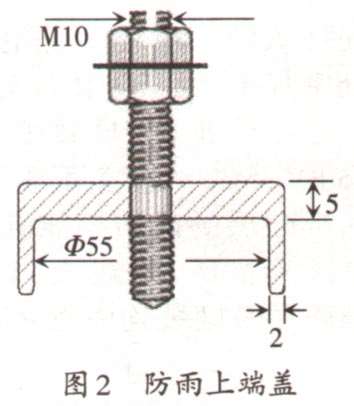

    通过上述分析可以得出结论，提高避雷器上端密封性能和防雨能力是提升避雷器整体防雨能力的关键。改进方案主要是重新设计避雷器上端盖，使上端盖与接线端子融为一体，使其具备防雨能力，为避雷器增加一道防雨保护，同时对密封胶起到防护作用。重新设计的防雨上端盖如图2所示。端盖下沿保留裙式结构罩住合成护套，使密封胶不直接接触雨水，即使密封胶功能丧失，上端盖也具备基本的防雨能力。接线端子采用黄铜材质，中部采用滚花工艺，改性酚醛塑料（电木粉）注塑工艺生产。

    我公司委托厂家小批量生产了一批避雷器防水端盖，使用后效果显著，安装了新式防水端盖的避雷器，未再发生爆炸及接地事故。
