绝缘梯是户外构架式变电站检修必不可缺的工具，它的使用情况直接影响到人员安全和工作效率。有关规程规定绝缘梯应坚固完整，有防滑措施。由于工作现场绝缘梯防滑措施实施不便或较复杂，常常造成费工费时现象发生。经过对绝缘梯防滑措施进行研究，我们设计了一种简便易安装的绝缘梯防滑倒装置，该装置的应用有效解决了绝缘梯的防滑倒难题，且提高了工作效率。

    1 装置结构特点与创新

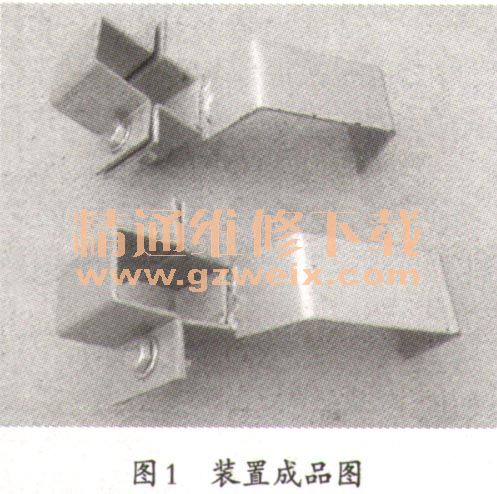

    （1）装置结构。装置上端采用挂钩设计，下端采用夹具式设计。夹具部分使用螺栓固定夹住绝缘梯，固定牢固；挂钩部分是通过预制挂钩把绝缘梯挂在构架槽钢上。装置结构尺寸为140 mm×105 mm×80 mm，质量为1.9 kg，尺寸小、质量轻，轻便灵活，安装拆卸简单。装置材料选用3 mm厚的钢板，机械强度高，安全性好。图1为装置成品图，图2为装置设计图。



    （2）设计要点。变电站构架槽钢大多为8号和10号2种类型，为了使装置能应用于这2种槽钢，在图2所示1处增加橡胶垫，使其在现场安装时，装置能根据槽钢尺寸适当改变大小，在2处增加橡胶垫，增加槽钢与装置的摩擦力。经试验证明，应用该装置在工作中能有效防止绝缘梯向下滑倒和左右偏斜。

    2 装置的作用和产生的效益
    （1）该装置解决了变电站绝缘梯使用过程中易打滑、偏斜的问题。在安全带的配合下，使用该装置能够保护工作人员在绝缘梯上的人身安全。
    （2）将该装置用于变电站构架上设备集中更换和检修工作，能够缩短停电时间，将在很大程度上减少停电带给人们生产生活的不利影响。
    （3）当变电站多个停电间隔构架上需要同时开展工作时，在专人监护条件下，使用该装置可使更多的人员参与工作，劳动力资源能够得到充分利用。
