负线损台区产生原因的数学分祈

来源：农村电工作者：佚名 2016-12-17 08:47:24

    2016年6月，国网山西壶关县供电公司计量班对辖区所有负线损台区进行了排查，排查结果显示存在几种产生负线损台区的常见原因。本文以壶关县供电公司城东供电所的5个典型负线损台区为例，对几种产生负线损台区的原因进行数学分析。
    1 数学分析

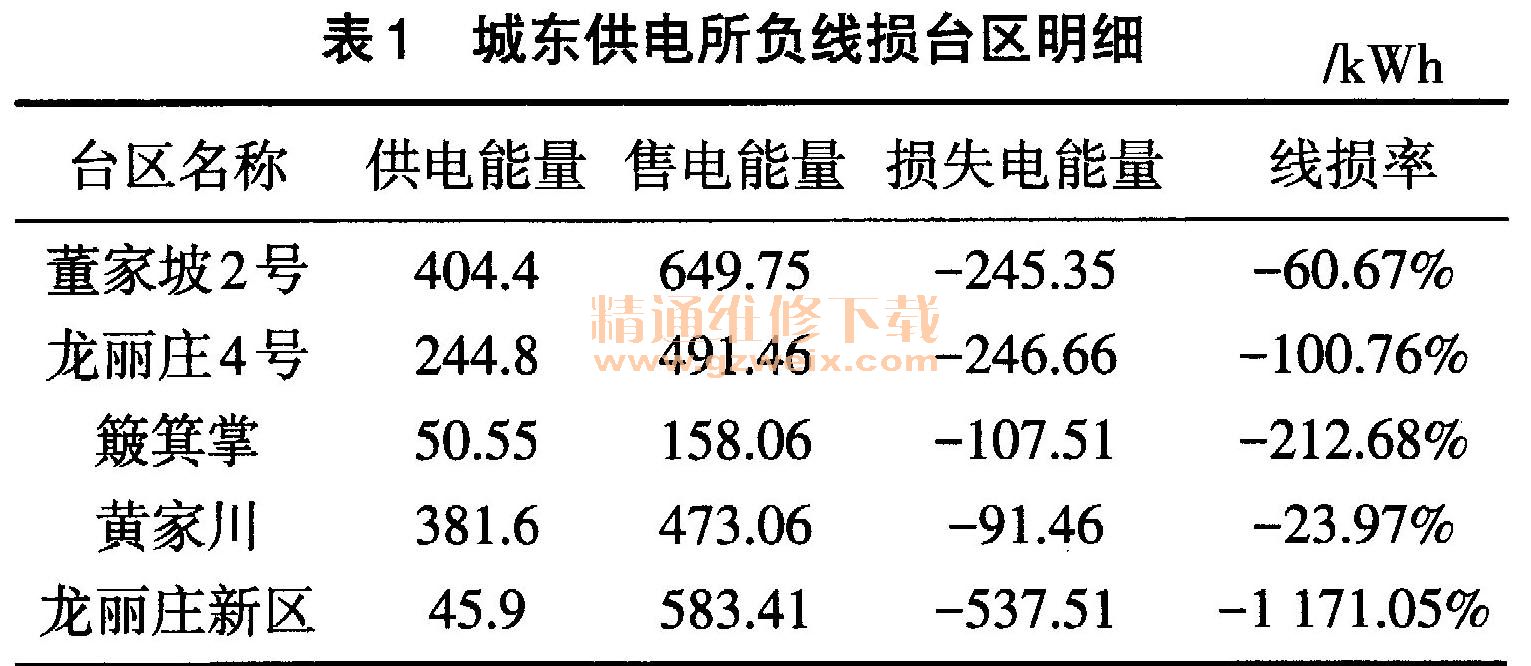

    针对城东供电所5个典型负线损台区（如表1所示）产生的原因进行数学分析，假设各台区三相电路基本对称，则

    1.1一相电流进出线接反
    以簸箕掌台区为例，该台区V相电流进出线接反，导致该台区为负线损台区，此情况时电能表的相量图如图1所示。具体分析如下：

    计算结果显示该情况时电能表的实际功率仅为正常运行时电功率的1/3，导致系统显示该台区为负线损台区。
    1.2两相电压接反

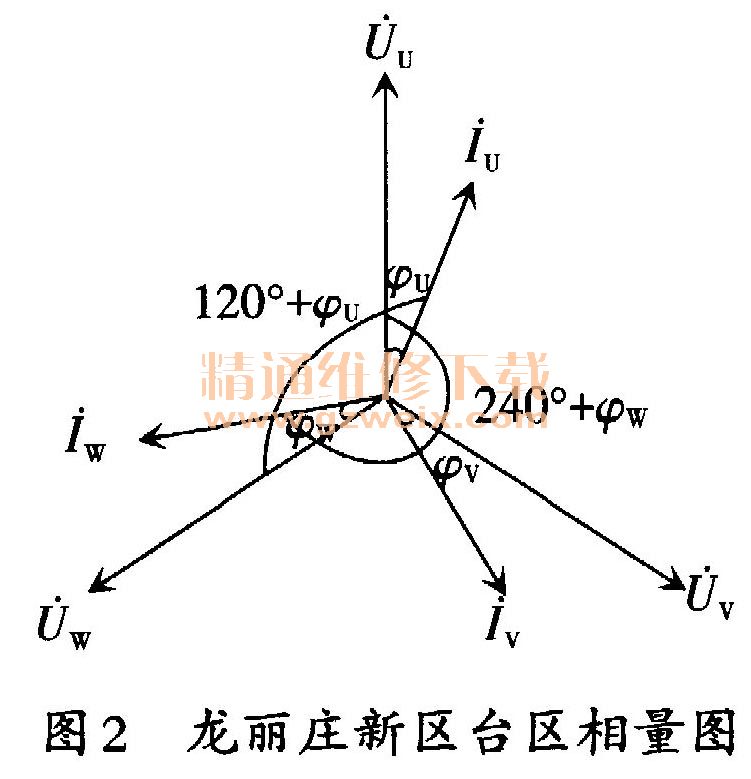

    以龙丽庄新区台区为例，该台区的U相和W相电压接反，导致该台区为负线损台区，此情况时电能表的相量图如图2所示。具体分析如下：
