AutoCAD机械绘图实用技巧
来源:本站整理  作者:佚名  2015-09-10 08:33:11

    摘要:本文介绍了AutoCAD计算机辅助制图在机械绘图中最实用的三项功能:如何画图,如何打印,如何转入文档中,简化学习过程,提高作图效率。

    计算机技术迅猛发展,AutoCAD计算机辅助制图强大的功能和良好的用户界面在机械工程领域得到广泛的应用,在应用的过程如何快速画图、快速打印AutoCAD图形、把图形文件转换为文档文件,成了行业内棘手的问题,根据笔者多年工作的经验,解决大家的问题。
    1 快速画图
    AutoCAD功能非常强大,它不仅可以绘制机械图样,还可以绘制建筑、服装等图样,进入它的界面,一般会感觉内容好多,不易掌握,根据我多年的绘图经验3招搞定,让你立马成为AutoCAD高手。
    1. 1设置图形样板
    图形样板包括图层、图幅、标注样式、文字样式、标题栏。在模型空间中设置图层、图幅、标注样式、文字样式。图层设置中不同的图层设置不同种类的线型如细实线、粗实线、虚线、点划线等,把这些常用的线型设置在相应的图层中,只要从标准工具条中找到图层按钮,根据对话框即可设置。然后,设置零件图纸大小,图纸大小直接可以在格式菜单中找图形界限,一般机械图样的大小为420×297,图形界限的设置,没有对话框,注意看界面最下面的命令行提示,一步一步根据提示完成。标注样式,是对图样尺寸标注的标准设置样式,机械图样中的尺寸是繁多的,根据需要设置好相应的样式,能极大提高作图速度,比如对轴类尺寸,直径一般标注在主视图上,单主视图标注选择线性尺寸,数字不带直径符号ψ,几乎所有的图纸都有直径符号,我们在格式菜单中找到标注样式对话框设置两种,一种为线性尺寸的,一种直接设置为直径,在对话框主单位中设置前缀为%%C(为系统默认直径符号),当标注零件主视图上的直径时即可有直径符号,节省时间;还有些尺寸我们要求不用箭头用斜线,都可以设置相应的格式,在我们需要的时候调用不同的尺寸格式。
    每个图形都少不了标题栏,我们在布局空间画好,三号图纸的图框、标题栏,不要做在模型空间,在布局中做好。只需要在布局空间中,选择视图一视口。命名视口,模型空间的图形即可转入布局中,系统会把图形正好布置在布局中。上述过程做完,现在存盘,点击存盘按钮,即可打开对话框,对话框打开后,系统提示文件名,我们存为3号,文件类型,一般文件类型为.dwg,此时,我们把它保存为.dwt文件,此文件为模板文件(如图1),每次使用只需要在相应的地址中找到此3号文件调出,以上操作即可省略。

    1.2精练常用命令,提高作图效率
    AutoCAD软件中的命令很多,但是常用的也就15个,其余的具有相似功能,不用学习,可以缩短我们的学习时间,由于经常使用,熟练程度相应提高,可以提高作图速度。根据工作中的经验,笔者总结了经常使用的命令有画线、多边形、矩形、圆、波浪线、填充剖面线、文字、擦除、修剪、阵列、复制、移动、倒角、倒圆角这15个命令,即可把AutoCAD中的所有二维机械图样完成。
    1.3构建图块简化绘图工作
    图块是AutoCAD提供非常方便的功能,在机械图样中,我们经常遇到表面粗糙度的要求、装配图中的螺钉等,经常碰到的图形,我们可以提前把这些图形画出,比如不同型号的螺钉,使用wblock命令把文件存盘,保存到相应位置,每个图形需要我们都可以调用,调用时选择绘图工具条上的插入块命令(insert ),即可插入到相应位置。

    2 如何打印出图
    在AutoCAD中出图是非常方便的,利用AutoCAD软件自带功能,直接打印就是我们机械行业的标准图纸,但有些情况下,一张图纸很大,我们仅想要其中的一小部分怎么办?此时,我们选择文件下拉菜单下的打印功能,进入打印对话框,在打印对话框找到打印区域,打印区域有四个选项,图形界限、窗口、显示、范围。
    选择窗口,可以局部出图。鼠标左键点击窗口按钮对话框消失,进入图形,在需要的位置拉相应的矩形选取,一旦选取,系统就弹出打印对话框,在这里还可以找到打印比例,比例选用自定义,选取打印图纸的比例,调整图形打印在图纸中的大小。
    如果对上述打印还不满意,因为窗口打印中没有标题栏,此时我们可以使用在word或其他软件中使用的ctrl +C组合键复制选中的图形,ctrl + V组合键粘贴到AutoCAD的其他图形中,然后进行相应的打印出图。
    如果选择下拉菜单中的图形界限选项后,打印区域为绘制图纸时设置的图形界限,也是我们用limits这个命令设置的范围,超出范围的不被打印。
    选择范围模式,打印当前图形内除冻结和关闭图层外所有包含实体的部分。
    选择显示模式,图形中的所有视图都会被打印。根据需要选择相应的打印模式,在实际使用过程中,窗口和显示模式是用的最多的。

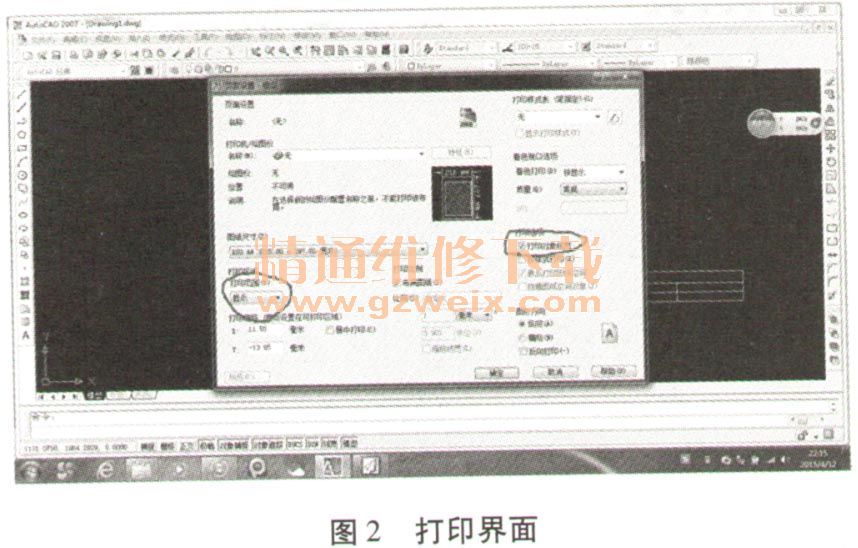

    打印的时候,如果想把图形文件的线条清楚的打印出来不要忘记勾选打印对象线宽,当勾选过后,你打印的图形粗细实线分明,系统默认的是按样式打印,用打印机打印粗细实线不分(如图2)。

    3 把图形插入到word文本中

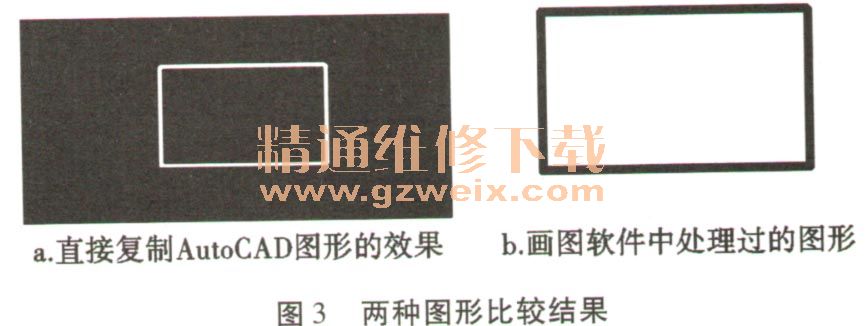

    在AutoCAD中用组合键ctrl + C复制图形,到word文档中用ctrl+V粘贴,图形可以粘贴到文本中,但是效果不好,背景为黑色,图形不容易修改,AutoCAD文件所占空间很大。如果把图形文件用ctrl + C复制到操作系统中附件下的画图软件中,在画图软件中用ctrl + V粘贴到当前图纸中,而且画图软件用反色功能,可以把AutoCAD中的黑色背景去掉,然后文件保存,把这个AutoCAD图形文件就保存成.JPg文件了,AutoCAD的大容量图形文件,就变为几千字节的小容量图形文件了,只需要在word选择中插入一图片、来自文件,你想让图形变成什么样,用word所带的图片修理工具即可。图3即是两种图形比较结果。

    由以上论述,可以知道AutoCAD这个软件使用并不复杂,在绘图时做一些辅助工作,比如建图形样板、图块,可以减轻绘图工作量,画图时,掌握作图的基本命令,其他命令只需要了解,减少了学习的工作量,熟练使用基本命令,大大提高作图速度,文章中出图和图形插入文档的方法简单、好用,效果也比较好。


关键词:AutoCAD
