智能照明系统的简单原理应用
来源:本站整理  作者:佚名  2011-03-09 08:35:59



目前照明设备一般采用传统的定时控制和人工控制两种方式。这两种控制方式效率低下、可靠性低、能源浪费严重。有些地方的照明设施采用声控, 此种方式的缺点是任何的声响都可以使照明设施启动。这在一定程度上也造成了浪费, 同时还减少了灯具的寿命。当人们因公务暂离、开会和休息, 办公室的照明也会造成大量的电力浪费。智能照明系统, 在办公室应用中, 可节能 40 % ~ 60 %; 在大型仓库中, 可节能 70 %。同时, 合适的照度也将提高人员的工作效率。

  1、系统组成及工作原理

  ( 1)系统组成

  该系统由两部分组成: 探测系统和控制系统。

  探测系统由主动、被动热释电红外探测器和光亮度探测器组成。光亮度探测器由光敏电阻及放大器组成。

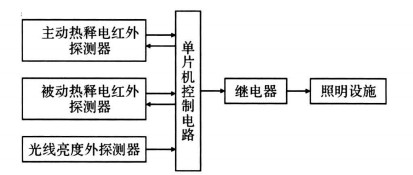

  系统框图如图 1所示。



系统组成框图

  图 1 系统组成框图。

  ( 2)工作原理

  光亮度探测器对室内亮度进行检测, 若亮度下降到设定阈值( 300 l x ), 则通知单片机打开红外探测器电源。被动红外探测器若探测到人体进入室内信号,放大并输入到单片机主控电路, 单片机得到有效信号后, 立即发出继电器闭合信号, 接通照明电路, 并且使该信号延迟一段时间 T。同时启动主动红外探测器转动扫描, 扫描周期< T。如果在 T 时间内某区域的主动探测器探测到了人体信号, 放大并输入到单片机, 单片机将触发输出延时 T, 使该区域的继电器保持闭合, 该区域保持照明。无论人是否走动, 主动探测器不断扫描人体信号, 延时不断被触发, 照明保持。当室内无人时, 所有灯关闭。

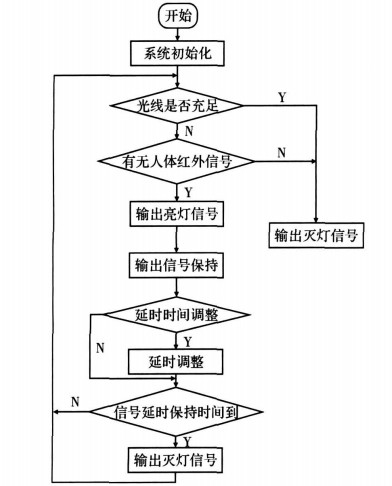

  系统主程序流程如图 2所示。



主程序流程图

  图 2 主程序流程图。
