有2种握手方式可供选用，一种是标志控制方式，另一种是XON／XOFF协议方式。串行数据传输采用异步通讯格式，串行通讯的数据格式和波特率可由用户自行设定。
3．2 并口连接

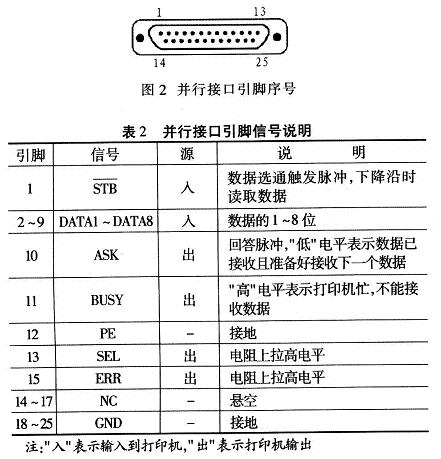

TP UP-SF系列打印机的P型机采用与Centmnics标准兼容的D一25并行接口，接口插座则与IBM PC的打印接口相配合。并行接口引脚排列如图2所示，表2为并行接口引脚信号说明。

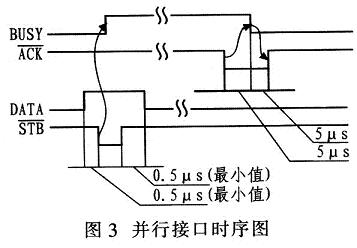

图3为并行接口的时序，FPGA按照这些信号工作时序进行正确控制。当输入信号进入打印机时，即可驱动打印机完成打印工作。
4 系统设计
按照从上至下的可编程系统设计思想，利用Ahera公司的CYCL0N系列FPGA器件，通过QUARTUS II开发工具，完成了FPGA所需的硬件系统的设计和软件开发。采用模块式设计，从存储器读取数据，再送入至微型打印机打印。
4．1 硬件电路设计

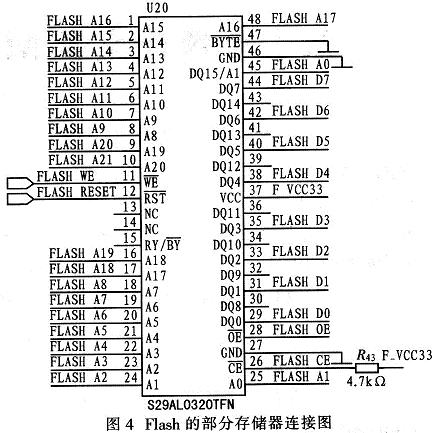

硬件电路以FPGA为中心，实现存储器的接口电路设计，以及对打印机的并口接口电路设计。该系统设计采用Flash存储器，它是一种可擦除、非易失性存储器，可实现数据的存储功能，便于数据传输。图4为Flash存储器的部分电路连接图。
