VHDL设计的微型打印机控制器技术
来源:本站整理  作者:佚名  2010-05-19 09:00:09



1 引言

  VHDL是一种面向设计、多层次的数字系统设计的标准化硬件描述语言,VHDL不需依赖冯·诺伊曼结构,可实现时序和真正并行设计,从而开辟一种全新的数字系统的设计途径。使用VHDL语言更便于建立层次结构和元件结构设计。VHDL编写的电路模块代码可重复利用,故简化设计,缩短设计时间,提高工作效率。

  2 TP UP-SF微型打印机简介

  TP UP-SF系列的高速微型打印机,采用针式撞击点阵打印,是一类体积小、打印速度快的打印输出设备。该系列打印机配有串行和并行接口,实现汉字的高速打印,可装外径70 mm大打印纸卷。此系列打印机比较小巧,携带方便,适用于小型收款机、小型计费器、信用卡终端等各种应用场合。

  TP UP-SF支持EPSON M一180、M—190和M一160系列的10种机头打印;可配置的串行和并行接口,根据打印机型号不同,TP UP—SF的打印速度可达2.5行/s,打印密度最高为252点/行。

  微型打印机具有40个通用ESC/P打印控制命令和FS汉字打印控制命令。其中包括:字符、点阵图形打印命令和汉字打印命令。对于前者ESC/P命令支持字符打印及放大,上、下划线和点正图形,用户自定义字符打印,实现打印格式设置,十六进制形式打印等功能。而后者,FS命令支持机内国标一、二级硬汉字库打印汉字,罗马字母(A6区)和制表符(A9区)。

  3 微型打印机的接口连接

  3.1 串口连接

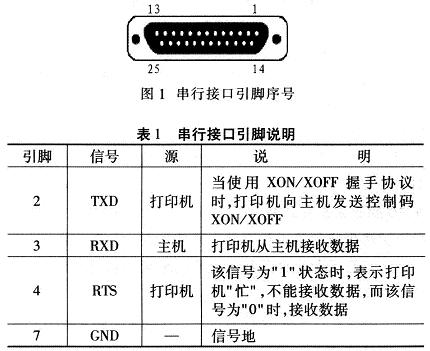

  TP UP—SF系列打印机的S型机采用与RS-232C标准兼容的D一25串行接口,其接口插座则与IBM PC的RS一232C相配合。串行接口引脚排列如图l所示,表l为串行接口引脚信号说明。

串行接口引脚排列

[1] [2] [3]  下一页
