3天线制作
为了验证所设计的天线的实用性和有效性，利用HFSS对其进行了综合优化，优化后的尺寸为：W=30 mm,W,1=15 mm, W2=1.5 MM, W3=1.5 MM, W4=5.25 mm, H=12.5mm,H,=1 mm,H2=1.5 mm,L=35 mm,L,=27 mm,L2=5.25 mm,S=5.85 mm,S,=0.5 mm。根据优化后得到的尺寸，对该天线进行实际加工和测试，并利用AV3620矢量网络分析仪对天线实物进行测试，实物图和测试的反射系数如图6所示。
从图6可以看出，仿真的天线回波损耗和实际测试的回波损耗基本上吻合，只是在2.8 GHz - 10 GHz之间稍有偏差。出现这种误差的原因主要是由介质板的厚度、开缝的尺寸和位置等因素造成的。但实测的结果基本上能满足超宽带的要求。

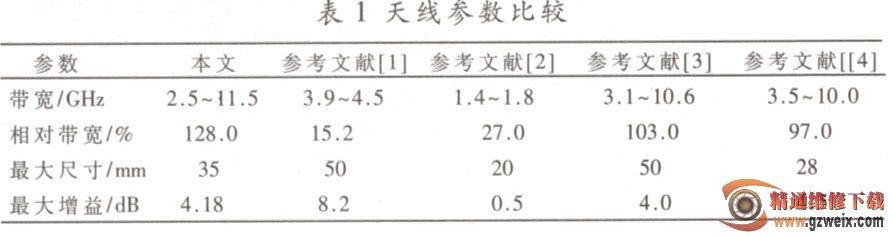

本文提出了一种简单的开缝实现超宽带工作的微带天线，分析了不同尺寸的辐射贴片对天线带宽的影响。此天线的结构能产生超宽带，并且大大缩减了天线尺寸，其原理就是通过使用这种贴片与开缝的结构，减少了电流的突变，起到改变天线面上电流分布的作用，改善了天线的阻抗特性，并且减少了电阻和电抗的波动幅度，使之形成良好的匹配。此天线具有良好的方向性能和增益性能。通过对天线参数的优化，该微带馈电的天线可以工作在2.6 GHz - 11. 5 GHz的频带范围内。该天线结构简单、易于加工制作，满足目前超宽带通信需求。
参考文献
[1]李存龙，史小卫，徐乐，等一种开双C型槽的新型宽带微带天线设计[J]．现代电子技术，2010,33(5): 70-72.
[2]车仁信，纪颖，刘广生，等．一种U型宽带微带天线的设计与制作[ [J]．大连交通大学学报，2007, 28(1):54-57.
[3]周超，曹海林，杨力生．一种改进的共面波导馈电超宽带天线设计[J]．重庆邮电大学学报：自然科学版，2008,20(1)：39-41．
[4]李迎松，杨晓冬，刘乘源．共面波导馈电的超宽带天线研究[J]．电子测量与仪器学报，2010,24(9):819-823.
[5]赵红梅，田向，路立平．一种新型平面超宽带天线的设计[J]．电信科学，2011,27(8):74-78.
[6] REN Y J, CHANG K ．An annual ring antenna for UWBcommunications [j]．IEEE Antennas Wireless PropagationLetters, 2006,5 (5)：274-276．
[7] CHEN Y L, RUAN C L, PEG L. A novel ultra-widebandBow-tie slot antenna in wireless communication systems [ J ]．Progress In Electromagnetics Research Letters，2008，1(5)：101-108．
[8]廖昆明，吴毅强，陈力．超宽频单极子陶瓷介质谐振器天线设计与仿真 [J]．电子元件与材料，2011,30(9):50-52.
