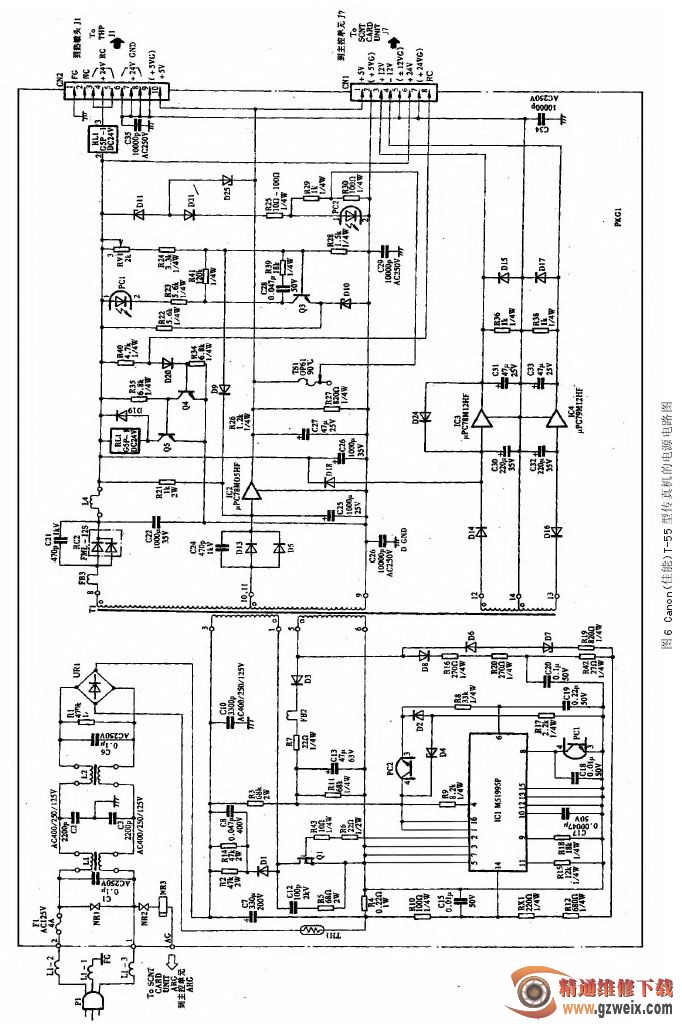

由故障表现初步判断该传真机的电源有问题。该传真机的电源电路如图 6 所示。

 拆开机壳，拉出电源板直观检查，发现保险丝 F1已熔断，判断负载电路可能存在短路故障。断开负载，更换 F1，接通电源，保险丝 F1 又烧断，由此说明电源电路有短路故障。

先检查整流电桥 URl 之前的交流电路元件，发现电容器 C1 被击穿。更换 C1 (0.01μ/250 V) 和 F1(3.15 A)后，开机试验，保险丝不再烧断。测量电源各组直流电压时，发现 CNl 的①脚及 CN2 的⑩脚电压均为 0 V（该两脚应为 +5 V 电压输出端），而其他各组直流电压正常。由此判断 +5 V 直流电压形成电路有故障。

断电后，分别检查 C27、C26、D13、IC2、D5 等元器件，发现系电容器 C26、C27 漏电严重，造成无 +5 V 电压输出。更换 C26、C27 后，接通电源，测量 +5 V 电压正常。接上负载，启动传真机试验，传真机工作正常，故障排除。
